JZ030

产品分类: 陶瓷微调电容
产品描述: 125V 1.5pF 3pF 1812 贴片安装 4.5mm*3.2mm*1.45mm
供应商型号: 768-JZ030
供应商: Mouser
标准整包数: 1

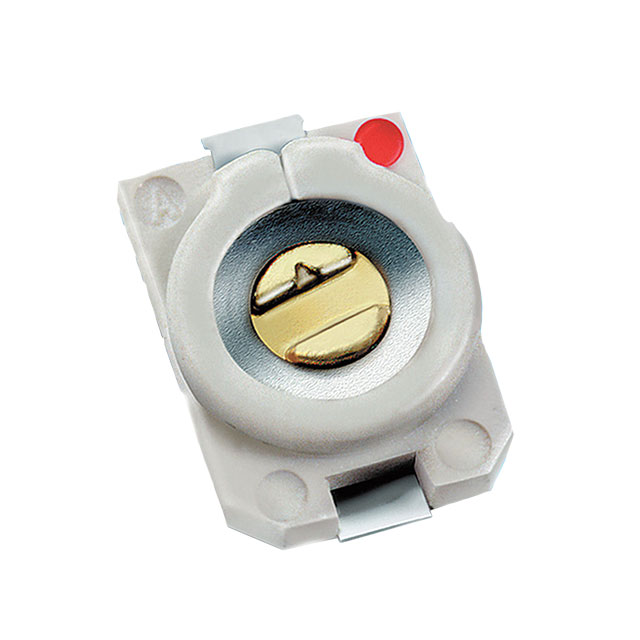

KNOWLES ELECTRONICS 陶瓷微调电容 JZ030

JZ030概述


    产品简介


    产品名称: 调节电容器
    公司: Voltronics
    地址: 2250 Northwood Drive, Salisbury, Maryland 21801
    公司概述: Voltronics 是一家专门生产调节电容器的公司,拥有丰富的行业经验和先进的制造技术。
    本产品属于调节电容器系列(JZxxx),主要用于各种需要微调电容值的应用场合。广泛应用于通信设备、无线电、仪表和测试仪器等领域。

    技术参数


    - 电气规格:
    - 容量范围:见配置表
    - 最大额定容量下的直流工作电压:125 [伏特]
    - 最大额定容量下的直流耐压:220 [伏特]
    - 在1 [兆赫兹] 和最大额定容量下Q因子:见配置表
    - 绝缘电阻:在25℃时为10^4 [兆欧]
    - 温度系数:见配置表
    - 自谐振频率(测量条件):最大额定容量时的自谐振频率
    - 机械规格:
    - 调节扭矩:0.14 [in·oz] 至 1.00 [in·oz]
    - 包装形式:12 [毫米] 带状盘,每盘1000件
    - 环境要求:
    - 工作温度范围:-40°C 至 +85°C
    - RoHS 符合标准

    产品特点和优势


    - 独特的调谐能力: 具备广泛的容量范围和精确的温度系数,适用于各种苛刻的工作环境。
    - 高可靠性: 达到125V的额定工作电压和220V的耐压能力,保证了其在高压下的稳定运行。
    - 兼容多种应用: 可以在各种复杂环境下工作,适用于通信、医疗和工业控制等多个领域。
    - 便于安装: 采用标准的12毫米带状盘包装,方便批量生产和自动化装配。

    应用案例和使用建议


    - 应用案例:
    - 无线通信设备: 调整信号传输路径中的相位和频率,提高通信质量。
    - 医疗设备: 精确调整电路中的电容值,确保设备正常工作。

    - 使用建议:
    - 在焊接过程中要严格按照推荐的焊接曲线进行操作,避免损坏电容器。
    - 使用陶瓷螺丝刀进行调谐可以有效避免金属屑进入内部导致短路。

    兼容性和支持


    - 兼容性:
    - 与现有的电路板设计兼容,能够直接替换现有电容器。
    - 适合与其他电子元件配合使用,如集成电路和放大器等。
    - 支持:
    - Voltronics 提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题一:焊接时温度过高导致损坏
    - 解决方案:严格按照推荐的焊接曲线进行焊接,避免高温。
    - 问题二:调节时发生意外损坏
    - 解决方案:在调节过程中不要超过规定的力矩值,推荐使用陶瓷螺丝刀进行调谐。

    总结和推荐


    产品综合评价:
    本产品具有广泛的容量范围和高可靠性,非常适合在各种苛刻条件下工作。它的易安装性和广泛的兼容性使其成为市场上的一颗新星。通过严格的品质管控,确保每个电容器都能满足客户的高标准需求。
    推荐使用:
    基于其优异的性能和广泛的应用场景,强烈推荐使用这款调节电容器。无论是在研发阶段还是大规模生产,Voltronics的调节电容器都能提供可靠的解决方案。

JZ030参数

参数
最小电容值 1.5pF
容差 -
额定电压 125V
最大电容值 3pF
长*宽*高 4.5mm*3.2mm*1.45mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JZ030厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

JZ030数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷微调电容 KNOWLES ELECTRONICS JZ030 JZ030数据手册

JZ030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.795 ¥ 32.0677
10+ $ 2.622 ¥ 22.1559
50+ $ 2.4516 ¥ 20.716
100+ $ 1.8252 ¥ 15.4229
500+ $ 1.7604 ¥ 14.8754
1000+ $ 1.2096 ¥ 10.2211
库存: 3854
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.06
