2220Y2K50152GCT

产品分类: 陶瓷电容
产品描述: 1.5nF ±2% C0G(NP0) 2.5KV 2220 贴片安装 5.7mm(长度)*5mm(宽度)
供应商型号: DMT-2220Y2K50152GCT
供应商: 海外现货
标准整包数: 1

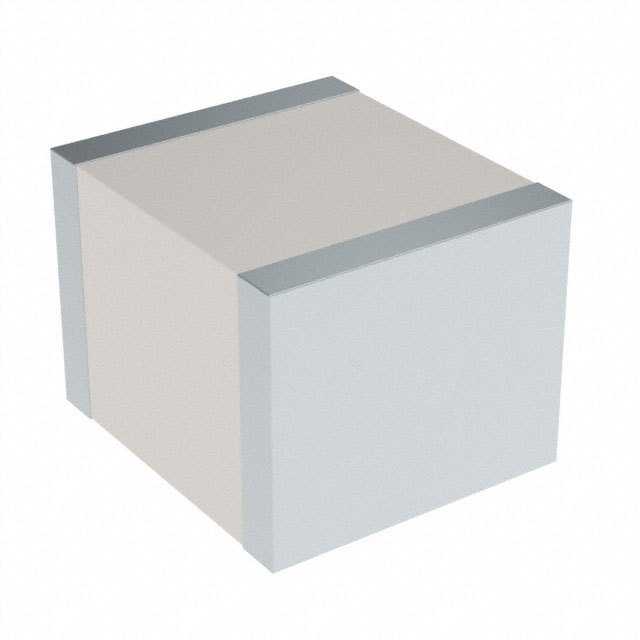

KNOWLES ELECTRONICS 陶瓷电容 2220Y2K50152GCT

2220Y2K50152GCT概述


    产品简介


    多层陶瓷芯片电容器(MLCC)
    Knowles Syfer 提供了一种广泛应用于一般用途和高可靠性领域的直流额定多层芯片电容器(MLCC)。这些电容器提供了从0.47pF到22µF的宽范围电容值,并且有0603到8060等多种封装尺寸。电介质类型包括C0G/NP0和X7R两种。这类产品特别适合于需要小体积和高可靠性的应用场景。

    技术参数


    - 电容范围:0.47pF 至 22µF
    - 温度系数:
    - C0G/NP0: 0 ± 30 ppm/℃
    - X7R: ±15% (-55℃ 至 +125℃)
    - 损耗因子:
    - C0G/NP0: Cr > 50pF ≤0.0015;Cr ≤ 50pF = 0.0015(15÷Cr+0.7)
    - X7R: ≤ 0.025
    - 绝缘电阻:100GΩ 或 1000秒(两者中较小者)
    - 耐压:电压施加时间为5±1秒,充电电流最大为50mA
    - 老化率:
    - C0G/NP0: 零
    - X7R: <2% 每时间十年

    产品特点和优势


    Knowles Syfer MLCC在多个方面具有显著的优势。首先,它们采用了独特的湿法工艺制造,能够提供非常精确的电容值。其次,C0G/NP0电介质具有极低的老化率,而X7R电介质则具有很高的温度稳定性。此外,这些电容器还配备了镍屏障涂层,以确保良好的耐腐蚀性和长期可靠性。尤其是FlexiCapTM终止材料的应用,极大地提高了机械性能和板弯能力,适用于各种恶劣环境。

    应用案例和使用建议


    Knowles Syfer MLCC广泛应用于消费电子、通信设备、工业自动化、航空航天等领域。对于设计工程师而言,可以根据具体应用选择合适的电容器尺寸和电介质类型。例如,在高可靠性应用中,可以选择C0G/NP0电介质以实现极低的老化率;而在对温度稳定性要求较高的应用中,则可选用X7R电介质。
    使用建议:
    1. 在焊接过程中,推荐采用回流焊工艺,因为这样可以更好地控制温度梯度,避免过热导致的问题。
    2. 如果使用波峰焊工艺,注意控制浸锡时间和温度,避免因高温导致银层溶解,从而影响焊接质量。
    3. 尽量减少最大焊接温度和保持在熔融焊料中的时间,以防止银溶解并改善接触质量。

    兼容性和支持


    Knowles Syfer MLCC支持多种焊接方法,包括回流焊和波峰焊。对于某些特殊需求,如空间应用,它们还可以提供额外的耐高温和抗振动性能。公司还提供了一系列详细的应用指南和常见问题解答,以帮助用户在安装和使用过程中遇到问题时找到解决方案。

    常见问题与解决方案


    1. 问题:如何正确存储MLCC以延长使用寿命?
    - 解决方案:应在温度控制在-5°C至+40°C之间、湿度控制在40%至60% RH之间,避免直接暴露在阳光下,存放于密封包装内。

    2. 问题:如何处理在焊接过程中出现的银层溶解现象?
    - 解决方案:选择含有镍或铜防溶解屏障层的镀层,并尽量减少焊接时间和温度。

    3. 问题:如何处理电路板弯曲时产生的应力?
    - 解决方案:使用带有FlexiCapTM终止材料的电容器,该材料能够承受更大的板弯,降低机械损伤的风险。

    总结和推荐


    总体来说,Knowles Syfer MLCC具备优异的性能和可靠性,适用于各种苛刻的应用环境。特别是其特有的FlexiCapTM终止材料,大大增强了机械强度和温度循环性能。对于需要高可靠性、低老化率的应用,这款产品无疑是最佳选择。因此,我们强烈推荐使用Knowles Syfer MLCC来满足您的电子设计需求。

2220Y2K50152GCT参数

参数
电容值 1.5nF
容差 ±2%
温度系数 C0G(NP0)
额定电压 2.5KV
长*宽*高 5.7mm(长度)*5mm(宽度)
通用封装 2220
安装方式 贴片安装
零件状态 在售

2220Y2K50152GCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

2220Y2K50152GCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 2220Y2K50152GCT 2220Y2K50152GCT数据手册

2220Y2K50152GCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
