首页  >  产品百科  >  2220Y2000105KXT

2220Y2000105KXT

产品分类: 陶瓷电容
产品描述: 1μF ±10% X7R 200V 2220 贴片安装 5.7mm(长度)*5mm(宽度)
供应商型号: DMT-2220Y2000105KXT
供应商: 海外现货
标准整包数: 1

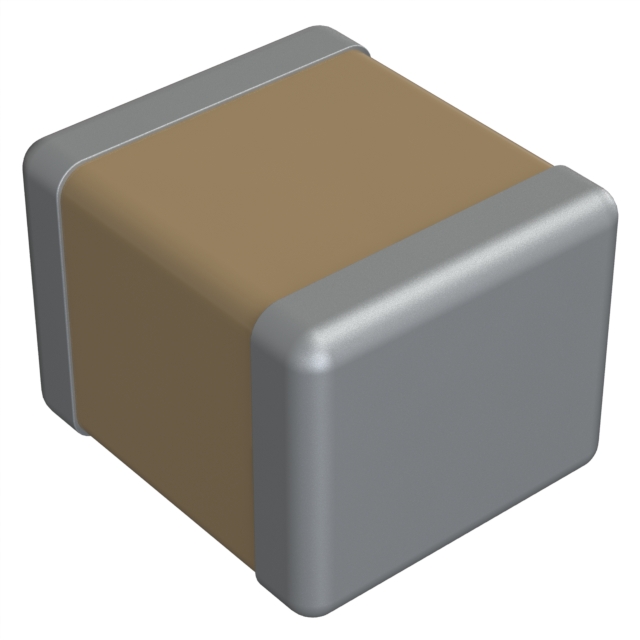

KNOWLES ELECTRONICS 陶瓷电容 2220Y2000105KXT

2220Y2000105KXT概述

    Standard Multilayer Ceramic Chip Capacitors (MLCC) Datasheet

    1. 产品简介


    多层陶瓷片式电容器 (MLCC) 是一种广泛应用于各种场合的通用型电容器,以其高可靠性和紧凑的封装而著称。这些电容器提供了从0.47pF到22μF的电容范围,并且有多种尺寸选择,从0603到8060。它们主要采用C0G/NP0和X7R介电材料制成,适用于所有通用和高可靠性应用,特别是在封装尺寸和可靠性方面要求较高的场合。这些电容器采用了Syfer独特的湿法工艺制造,并且具有贵金属电极。

    2. 技术参数


    - 电容范围:0.47pF 到 22μF
    - 温度系数(TCC)
    - C0G/NP0:± 30ppm/℃
    - X7R:± 15%(从-55℃到+125℃)
    - 损耗因数(DF)
    - C0G/NP0:Cr > 50pF时≤ 0.0015;Cr ≤ 50pF时= 0.0015(15÷Cr+0.7)
    - X7R:≤ 0.025
    - 绝缘电阻(IR):100GΩ 或 1000秒(取较小者)
    - 耐压强度(DWV):在5 ±1秒内施加电压,最大充电电流为50mA
    - 老化率
    - C0G/NP0:零
    - X7R:<2% 每时间十年

    3. 产品特点和优势


    Syfer MLCC 提供了一系列高性能的陶瓷电容器,具有以下独特优势:
    - 高精度:采用Syfer独有的湿法工艺,提供极高的电容精度。
    - 可靠的机械性能:FlexiCapTM 终端提高了机械可靠性和耐温循环能力。
    - 宽泛的应用温度范围:C0G/NP0 和 X7R 两种介质类型覆盖了广泛的温度需求。
    - 兼容RoHS标准:所有标准型号都符合RoHS要求,保证环保合规。

    4. 应用案例和使用建议


    应用案例:这些电容器适用于多种应用场景,例如通信设备、医疗设备、工业控制等领域。例如,在医疗设备中,电容器的稳定性和可靠性对设备的正常运行至关重要。
    使用建议:在焊接过程中,推荐使用回流焊工艺,并确保焊接温度和时间的控制,以避免电容器损坏。对于较大尺寸的电容器,使用波峰焊时需特别小心热应力带来的问题。

    5. 兼容性和支持


    兼容性:这些电容器适用于各种常见的电路板设计和装配工艺,包括回流焊和波峰焊。Syfer提供了详尽的应用指南,帮助客户更好地理解和使用这些产品。
    支持和维护:Syfer提供了全面的技术支持服务,包括在线资源、应用指南和客户服务热线。用户可以通过SyferSales@knowles.com 联系销售团队获取更多信息和支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:电容器焊接后出现开路故障。
    - 解决方案:检查焊接温度和时间,避免过高温度或长时间焊接导致银电极溶解。

    - 问题:焊接后出现翘曲。
    - 解决方案:使用适当的焊接工艺,例如回流焊,并确保自然冷却。

    7. 总结和推荐


    综上所述,Syfer MLCC 是一款高精度、高可靠性的多层陶瓷片式电容器,广泛适用于多种工业和消费电子产品。其独特的FlexiCapTM 终端提供了优异的机械性能和更高的可靠性,特别是在高振动和高温度变化环境中表现尤为突出。因此,我们强烈推荐这款产品给需要高可靠性和高精度电容器的用户。无论是在复杂的应用环境中还是简单的组装线上,Syfer MLCC 都能提供卓越的表现。

2220Y2000105KXT参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 200V
长*宽*高 5.7mm(长度)*5mm(宽度)
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2220Y2000105KXT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

2220Y2000105KXT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 2220Y2000105KXT 2220Y2000105KXT数据手册

2220Y2000105KXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
