0603Y5006P80DCT

产品分类: 陶瓷电容
产品描述: 6.8pF ±0.5pF C0G(NP0) 500V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 766-0603Y5006P80DCT
供应商: Mouser
标准整包数: 1

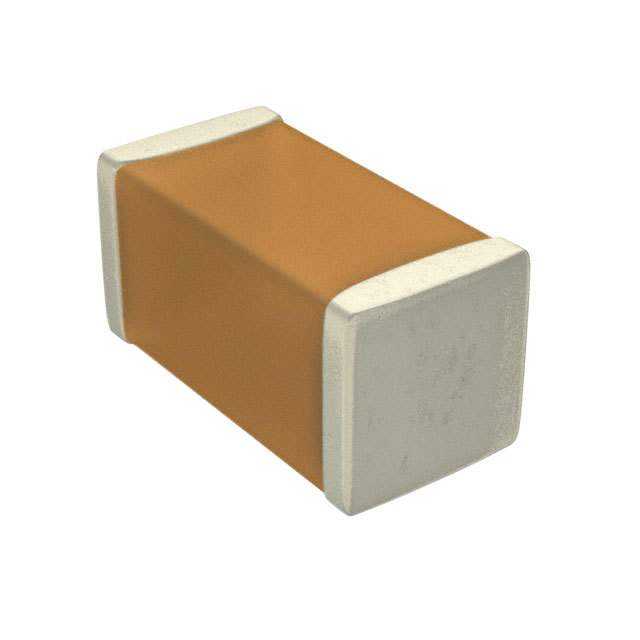

KNOWLES ELECTRONICS 陶瓷电容 0603Y5006P80DCT

0603Y5006P80DCT概述


    产品简介


    多层陶瓷片式电容器(MLCC)
    标准多层陶瓷片式电容器(MLCC)系列由Knowles公司提供,适用于广泛的通用和高可靠性应用场合。这些电容器采用Syfer独特的湿法工艺制造,并结合了贵金属电极,确保了其卓越的稳定性和可靠性。本系列MLCC的尺寸范围从0.47pF到22µF,封装尺寸从0603到8060,涵盖C0G/NP0和X7R两种介电材料。无论是消费电子还是工业控制,这款电容器都是绝佳的选择。

    技术参数


    - 电容范围:0.47pF 至 22µF
    - 温度系数:
    - C0G/NP0:± 30ppm/°C
    - X7R:± 15% (-55°C至+125°C)
    - 损耗因子:
    - C0G/NP0:Cr > 50pF ≤0.0015;Cr ≤ 50pF = 0.0015(15÷Cr+0.7)
    - X7R:≤ 0.025
    - 绝缘电阻:100GΩ 或 1000秒(取二者较小值)
    - 耐压强度:充电电流最大为50mA,电压施加5±1秒
    - 老化率:
    - C0G/NP0:零
    - X7R:<2% 每个时间十年

    产品特点和优势


    1. 湿法制造工艺:具备高稳定性和可靠性。
    2. 贵金属电极:提高使用寿命。
    3. FlexiCapTM 终端:提高机械性能和可靠性。
    4. 超紧公差:C0G/NP0零件≥10pF的公差可达±1%,小于4.7pF的公差可更小。
    5. 高温稳定性:可在-55°C至+125°C范围内保持性能。

    应用案例和使用建议


    典型应用:
    - 消费电子产品:手机、平板电脑
    - 工业控制:传感器、微控制器
    - 通讯设备:路由器、交换机
    使用建议:
    - 在安装过程中应选择适当的焊锡温度和焊接时间以避免热应力。
    - 使用自然冷却方法来减少焊点断裂的风险。
    - 推荐使用Sn/Ni涂层,尤其是对于波峰焊接。

    兼容性和支持


    - 兼容性:与其他标准MLCC产品兼容。
    - 支持和维护:Knowles提供详尽的技术文档和应用指南,同时也有专业的技术支持团队提供帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 银迁移造成失效 | 选择镍或铜抗迁移屏障层的终端 |
    | 焊接过程中的裂纹 | 使用热空气/气体加热法,避免直接加热 |
    | 存储不当导致的失效 | 确保包装密封良好,存储在温度和湿度可控环境中 |

    总结和推荐


    总之,Syfer的MLCC系列凭借其独特的制造工艺和优越的性能参数,成为市场上的一流选择。其宽广的电容范围和多样化的封装尺寸使其能够满足不同应用需求。同时,通过FlexiCapTM技术和抗迁移屏障层的使用,进一步提高了其可靠性和机械性能。综上所述,强烈推荐此系列产品给需要高性能、高可靠性的应用场合。

0603Y5006P80DCT参数

参数
电容值 6.8pF
容差 ±0.5pF
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售

0603Y5006P80DCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0603Y5006P80DCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0603Y5006P80DCT 0603Y5006P80DCT数据手册

0603Y5006P80DCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
10+ $ 0.4531 ¥ 3.8287
100+ $ 0.2849 ¥ 2.4074
500+ $ 0.216 ¥ 1.8252
1000+ $ 0.2117 ¥ 1.7887
2000+ $ 0.1836 ¥ 1.5514
4000+ $ 0.1696 ¥ 1.4328
8000+ $ 0.1575 ¥ 1.3309
24000+ $ 0.1565 ¥ 1.322
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
