0603J2000120FUT

产品分类: 陶瓷电容
产品描述: 12pF ±1% C0G(NP0) 200V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号:
供应商:
标准整包数: 0

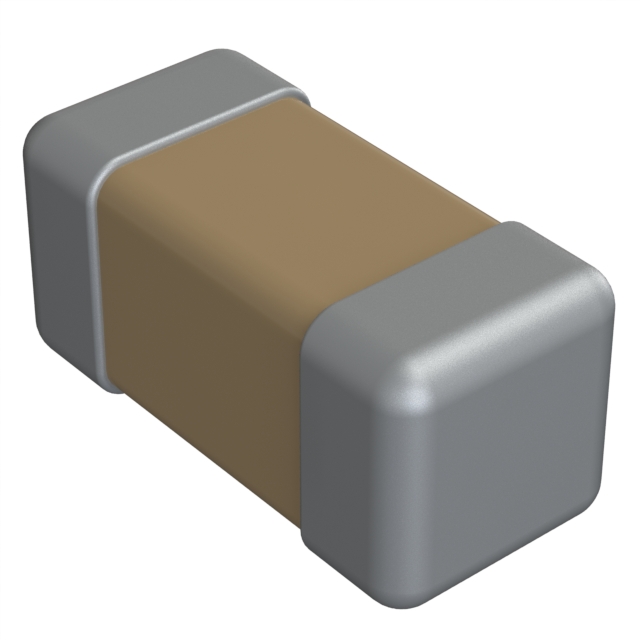

KNOWLES ELECTRONICS 陶瓷电容 0603J2000120FUT

0603J2000120FUT概述


    产品简介


    Knowles公司的“U”系列超低ESR(Equivalent Series Resistance,串联等效电阻)电容器是一种高性能的表面贴装多层陶瓷电容器(MLCC),专为需要经济高效且高可靠性应用的设计者而设计。这些电容器具有非常稳定的高频性能,在低于3GHz的系统中表现出色。它们特别适用于各种通信设备、射频模块、电源管理电路以及其他需要极低ESR的应用场合。

    技术参数


    - 容值范围: 0.1pF至1.0nF
    - 温度系数: ±30ppm/°C (C0G)
    - Q因子: >2000 @ 1MHz
    - 绝缘电阻: 100GΩ 或 1000秒(取两者中的较小值)
    - 耐电压能力: 电压最大充电电流50mA,持续5±1秒
    - 工作温度范围: -55°C 至 +125°C
    - 老化率: 零
    - 尺寸: 包括0603、0805和1111三种尺寸,具体尺寸如下:
    - 0603: 长度1.6mm ± 0.2mm,宽度0.8mm ± 0.2mm,厚度0.8mm最大,带宽0.10mm – 0.40mm
    - 0805: 长度2.0mm ± 0.3mm,宽度1.25mm ± 0.2mm,厚度1.3mm最大,带宽0.13mm – 0.75mm
    - 1111: 长度2.79mm +0.51/-0.25mm,宽度2.79mm ± 0.38mm,厚度2.0mm±0.2mm,带宽0.13mm – 0.63mm

    产品特点和优势


    - 极低ESR: 这一系列电容器在1MHz时的ESR可低至0.0005Ω,使其在高频应用中表现卓越。
    - 高Q因子: 在1MHz时Q因子大于2000,这意味着损耗极小,能够提供优异的频率响应。
    - 零老化率: 保证长期稳定性,无需担心因时间推移而导致的性能下降。
    - 出色的温度特性: 宽广的工作温度范围(-55°C至+125°C)和温度系数仅为±30ppm/°C,确保在极端环境下仍能保持稳定性能。

    应用案例和使用建议


    - 通信设备: 用于手机、基站、路由器等设备中,以提高信号质量。
    - 射频模块: 为射频模块提供低损耗性能,提升整体系统效率。
    - 电源管理电路: 降低纹波,改善电源稳压性能。
    使用建议:根据应用需求选择合适的容值和尺寸,避免过度设计。例如,如果应用要求低频响应,可以考虑选择较小容值的电容器;对于高频应用,则可以选择较大容值的电容器。此外,在装配过程中应注意使用合适的焊接工艺,并遵循制造商提供的焊接曲线指导。

    兼容性和支持


    - 兼容性: Knowles“U”系列电容器与多种表面贴装技术和焊接方法兼容,如回流焊、波峰焊等。
    - 支持: 知道尔斯公司提供了详尽的技术文档和支持服务,包括应用指南和焊接曲线参考,以帮助客户更好地利用这些产品。

    常见问题与解决方案


    - 问题1: 电容器失效
    - 解决方案: 检查焊接过程是否正确,确认工作温度是否超出规定范围,必要时更换焊接方法或选用更合适的电容器型号。

    - 问题2: 电容器性能不一致
    - 解决方案: 仔细检查电容器尺寸和容值的一致性,确认焊接质量和电路板设计是否合理。

    总结和推荐


    Knowles的“U”系列超低ESR电容器凭借其出色的高频性能、极低的ESR、宽广的工作温度范围和零老化率等特性,在众多应用场合中表现出色。无论是对于需要精确控制的通信设备,还是需要高效能电源管理的电子产品,这些电容器都是理想的选择。强烈推荐在设计阶段考虑采用此类电容器,以获得最佳性能和可靠性。

0603J2000120FUT参数

参数
电容值 12pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603J2000120FUT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0603J2000120FUT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0603J2000120FUT 0603J2000120FUT数据手册
