1206J2000473KXT

产品分类: 陶瓷电容
产品描述: 47nF ±10% X7R 200V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: DMT-1206J2000473KXT
供应商: 海外现货
标准整包数: 1

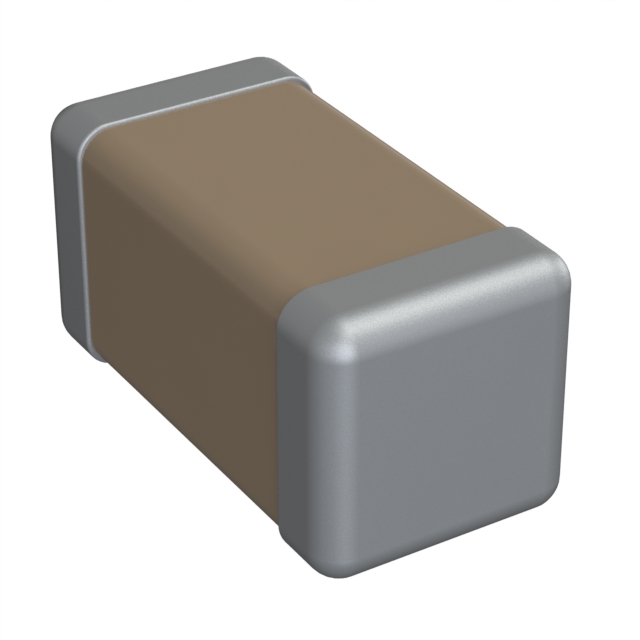

KNOWLES ELECTRONICS 陶瓷电容 1206J2000473KXT

1206J2000473KXT概述

    知乐士(Knowles)标准多层陶瓷电容器技术手册

    产品简介


    本技术手册涵盖了知乐士(Knowles)的标准多层陶瓷电容器(MLCC)系列产品。这些电容器具有多种规格,适用于通用和高可靠性应用,特别适合需要紧凑封装和高可靠性的场合。通过独特的湿法工艺和贵金属电极设计,产品能够提供卓越的电气性能和长久的使用寿命。本系列电容器包括0.47pF到22µF的容量范围,封装尺寸从0603到8060。

    技术参数


    - 容量范围: 0.47pF 至 22µF
    - 温度系数:
    - C0G/NP0: 0 ± 30ppm/℃
    - X7R: ±15% (-55℃ 至 +125℃)
    - 损耗因数:
    - C0G/NP0: Cr > 50pF ≤0.0015, Cr ≤ 50pF = 0.0015(15÷Cr+0.7)
    - X7R: ≤ 0.025
    - 绝缘电阻: 100GΩ 或 1000秒(两者取较小者)
    - 耐电压: 5 ±1秒内,最大充电电流为50mA
    - 老化率:
    - C0G/NP0: 零
    - X7R: 每个时间数量级小于2%

    产品特点和优势


    - 稳定性高: 特别适用于高精度应用,例如航空、医疗和汽车电子系统。
    - 温度稳定性: C0G/NP0类型表现出近乎零的老化特性,确保长期稳定性能。
    - 机械可靠性: FlexiCapTM 终端设计提高了对板弯曲和热循环的耐受性。
    - 高精度制造: 可实现±1%的容差,特别是在≥10pF时。

    应用案例和使用建议


    - 通信设备: 这些电容器在手机和无线通信模块中广泛使用,提供了出色的温度稳定性和抗振动能力。
    - 工业控制: 在自动化和过程控制设备中,这些电容器可以确保稳定的电源供应和信号过滤。
    - 汽车电子: 符合严格标准的电容器适用于引擎控制系统和车身电子模块。
    使用建议:
    - 对于需要高频应用的电路,建议使用X7R类型的电容器。
    - 对于低温漂需求的应用,应优先考虑C0G/NP0类型的电容器。

    兼容性和支持


    知乐士(Knowles)MLCC系列与广泛的焊接方法兼容,包括回流焊和波峰焊。制造商提供详细的焊接指南和应用笔记,以帮助客户更好地理解和应用产品。此外,通过镍或铜抗腐蚀屏障层,终端表面处理增加了产品的耐用性。

    常见问题与解决方案


    - 问题: 长期储存后电容器无法正常工作。
    - 解决办法: 确保在适当的湿度(40%-60%RH)和温度(-5℃至+40℃)条件下储存,避免阳光直射和接触有害气体。
    - 问题: 电容器在焊接过程中出现开路故障。
    - 解决办法: 使用Sn/Ni镀层作为电容器终端,并控制最高焊接温度不超过270℃,缩短浸入焊料的时间。

    总结和推荐


    综上所述,知乐士(Knowles)的标准MLCC系列产品在多方面表现出色,具备高度的稳定性和可靠性,非常适合各类高要求的电子应用。其卓越的性能和广泛的支持使其成为许多关键领域的首选。强烈推荐用于高可靠性、紧凑型设计的应用环境中。

1206J2000473KXT参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 200V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1206J2000473KXT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

1206J2000473KXT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 1206J2000473KXT 1206J2000473KXT数据手册

1206J2000473KXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
