0805J5000391FCT

产品分类: 陶瓷电容
产品描述: 390pF ±1% C0G(NP0) 500V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号:
供应商:
标准整包数: 0

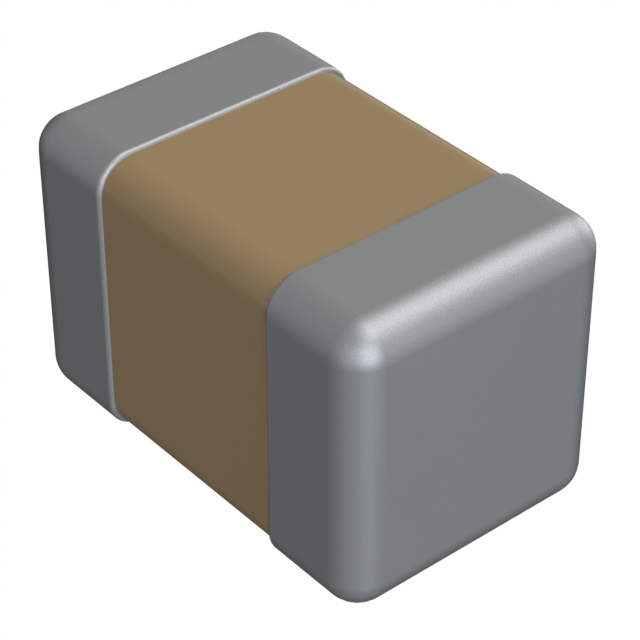

KNOWLES ELECTRONICS 陶瓷电容 0805J5000391FCT

0805J5000391FCT概述

    Standard MLCC Datasheet: Comprehensive Guide

    1. 产品简介


    多层陶瓷芯片电容器(MLCC)是一种广泛应用于电子领域的关键组件。Syfer品牌的MLCC涵盖了从0.47pF到22µF的电容范围,尺寸从0603到8060,包括C0G/NP0和X7R两种介电材料。这些产品适用于各种通用和高可靠性应用场景,特别是在体积和可靠性方面要求较高的场合。所有MLCC均采用Syfer独特的湿法工艺制造,并采用贵金属电极。

    2. 技术参数


    | 参数 | 值 |

    | 电容范围 | 0.47pF至22µF |
    | 温度系数 | C0G/NP0: 0±30ppm/℃
    X7R: ±15% (-55℃至+125℃) |
    | 损耗因子 | C0G/NP0: Cr > 50pF ≤0.0015
    X7R: ≤0.025 |
    | 绝缘电阻 | 100GΩ 或 1000秒(以先达到为准) |
    | 击穿电压 | 电压施加5±1秒,最大充电电流50mA |
    | 老化率 | C0G/NP0: 零老化
    X7R: <2%每时间十倍 |

    3. 产品特点和优势


    Syfer MLCC的独特之处在于其采用Syfer的“湿法”生产工艺,能够提供非常紧的容差精度,尤其对于大于或等于10pF的C0G/NP0型电容器,其容差可达到±1%。此外,FlexiCapTM 封装提供了卓越的机械性能,能有效抵抗电路板弯曲和温度循环带来的影响,使其在空间应用中表现优异。这种材料在-55℃到125℃的温度范围内表现出色,经过超过1000次温度循环测试而不会破裂。

    4. 应用案例和使用建议


    Syfer MLCC广泛应用于汽车电子、通信设备、医疗设备等领域。例如,在车载电子系统中,它们用于滤波、耦合和去耦等电路中,确保系统的稳定性和可靠性。使用时,建议遵循标准IPC-7351中的表面贴装设计和焊盘布局标准,以减少机械应力。特别是对于大型或厚型芯片,如1210及以上尺寸的芯片,应避免使用波峰焊接,以免热应力导致问题。

    5. 兼容性和支持


    Syfer MLCC与大多数常见的焊接方法兼容,推荐使用回流焊接。对于客户特定的应用需求,可以定制不同尺寸的产品。公司提供详细的焊接指南和技术支持,包括应用笔记和售后保障,帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 焊接后发现银层溶解。
    - 解决方案: 选择合适的焊接合金并控制焊接温度和时间,以防止银层溶解。

    - 问题2: 板弯导致MLCC损坏。
    - 解决方案: 使用FlexiCapTM 封装,它能承受更高的板弯应力。

    7. 总结和推荐


    Syfer MLCC凭借其卓越的电气特性和机械性能,适合于高可靠性应用场合。FlexiCapTM 封装提供了显著的抗应力能力,特别适用于车载电子和航空航天领域。总体而言,这是一款值得推荐的产品,适用于对质量和可靠性有较高要求的应用场景。如果您需要进一步的信息,建议联系销售办公室获取更多支持。

0805J5000391FCT参数

参数
电容值 390pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0805J5000391FCT厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0805J5000391FCT数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0805J5000391FCT 0805J5000391FCT数据手册

0805J5000391FCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
