首页  >  产品百科  >  0805Y1000102MXTE03

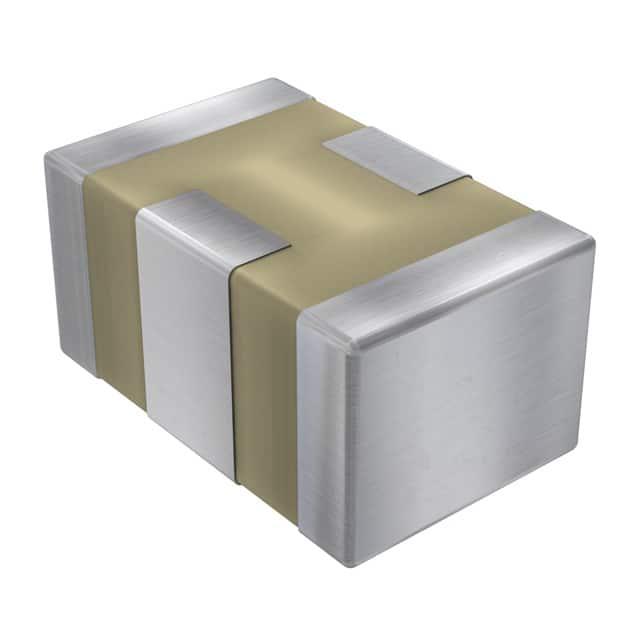

0805Y1000102MXTE03

产品分类: 陶瓷电容
产品描述: 1nF ±20% X7R 100V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: DMT-0805Y1000102MXTE03
供应商: 海外现货
标准整包数: 1
KNOWLES ELECTRONICS 陶瓷电容 0805Y1000102MXTE03

0805Y1000102MXTE03概述

    Syfer X2Y Integrated Passive Component 技术手册

    1. 产品简介


    产品类型:
    Syfer X2Y Integrated Passive Component 是一款三端子 EMI 芯片装置,属于多层陶瓷电容器(MLCC)。
    主要功能:
    这款产品专为平衡线路应用设计,提供同时线对线和线对地过滤的功能,利用单个陶瓷芯片实现差分模式和共模过滤。对于非平衡应用,它具有超低的等效串联电感(ESL),能够替代两个或更多的传统装置。
    应用领域:
    适用于汽车、音频、传感器等领域的平衡和非平衡线路,如直流电机、双绞线等。

    2. 技术参数


    - 电容范围: 1pF 至 100nF
    - 温度系数:
    - C0G/NP0:0 ± 30ppm/℃
    - X7R:±15%(-55℃至+125℃)
    - 损耗因子:
    - C0G/NP0:Cr > 50pF ≤ 0.0015;Cr ≤ 50pF = 0.0015(15 ÷ Cr + 0.7)
    - X7R:≤ 0.025
    - 绝缘电阻: ≥100GΩ 或 1000 秒(以较短者为准)
    - 介电强度: 施加电压 5 ±1 秒,充电电流最大为 50mA
    - 老化率:
    - C0G/NP0:零
    - X7R:<2% 每时间十年
    - 介电材料: X7R 或 C0G/NP0
    - 电气配置: 多个电容值
    - 电容测量: 在 1000 小时点进行
    - 温度范围: -55℃ 至 +125℃
    - 绝缘电阻: ≥100GΩ
    - 介电耐压:
    - ≤200V:2.5 倍额定电压,持续 5 秒
    - 500V:1.5 倍额定电压,持续 5 秒
    - 充电电流限制: 最大 50mA

    3. 产品特点和优势


    - 非常低的等效串联电感(ESL): 能够替代两个或更多传统装置,显著提高高频响应。
    - 温度、电压和老化效应的抵消: 高频和高温应用下的稳定性能。
    - 既可应用于平衡也可应用于非平衡线路: 适用范围广,适用于多种电路设计。
    - 卓越的匹配精度: 电容值匹配优于 5%,可按需调整至 1%。

    4. 应用案例和使用建议


    应用场景:
    - 平衡线路: 如音频放大器、直流电动机。
    - 非平衡线路: 如 CAN BUS 通信系统。
    使用建议:
    - 在设计电路时,应仔细考虑芯片的位置和周围电路的影响。
    - 对于非平衡线路,建议使用宽度小于芯片宽度的焊盘以减少机械应力。

    5. 兼容性和支持


    - 兼容性: 与标准焊盘设计兼容。
    - 支持: 知识丰富的销售和支持团队,提供详尽的技术文档和应用指南。

    6. 常见问题与解决方案


    - 问题一: 电容值变化导致的信号失真
    - 解决方案: 选择稳定的 C0G/NP0 电介质,并确保温度控制在工作范围内。

    - 问题二: 银离子溶解引起的失效
    - 解决方案: 使用镍或铜抗溶解屏障层,或选择无铅焊料以减少溶解风险。

    7. 总结和推荐


    综合评估:
    Syfer X2Y Integrated Passive Component 是一款高效且灵活的 EMI 过滤解决方案,特别适用于需要高频率稳定性的复杂电路设计。其卓越的性能、易于集成的设计以及广泛的兼容性使其成为许多电子设备的理想选择。
    推荐使用:
    由于其独特的技术和广泛的应用范围,我们强烈推荐使用 Syfer X2Y Integrated Passive Component,特别是在要求高性能和高可靠性的电子设备中。

0805Y1000102MXTE03参数

参数
电容值 1nF
容差 ±20%
温度系数 X7R
额定电压 100V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0805Y1000102MXTE03厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

0805Y1000102MXTE03数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 陶瓷电容 KNOWLES ELECTRONICS 0805Y1000102MXTE03 0805Y1000102MXTE03数据手册

0805Y1000102MXTE03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.34 ¥ 2.8733
库存: 21000
起订量: 801 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.87
