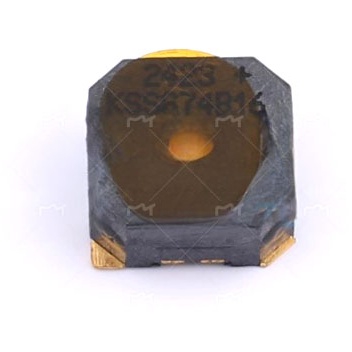

KSSG74B16

产品分类: 蜂鸣器
厂牌: KINGSTATE ELECTRONICS/台湾志丰电子
产品描述: Magnetic Transducer Buzzer, Rated Frequency 2,730 Hz, Rated Voltage 3.6 VDC
供应商型号: 14M-KSSG74B16
供应商: 云汉优选
标准整包数: 1
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KSSG74B16

KSSG74B16概述

    KSSG74B16 电磁式蜂鸣器技术手册

    产品简介


    KSSG74B16 是由志豐電子股份有限公司 (KINGSTATE ELECTRONICS CORP) 生产的一款电磁式蜂鸣器。主要用于各种需要音频信号报警的应用场景,如工业控制、家庭安全系统、医疗器械等。其设计小巧,便于集成到各种设备中,提供了可靠的声光报警解决方案。

    技术参数


    - 额定电压: 3.6V
    - 操作电压: 3.0V ~ 5.0V
    - 平均耗电量: 最大 90mA
    - 线圈电阻: 16Ω ± 3Ω
    - 输出音压: 最小 87dB(典型值 90dB)
    - 额定频率: 2730Hz
    - 操作温度范围: -30℃ ~ +75℃
    - 储存温度范围: -40℃ ~ +85℃
    - 尺寸: 长 8.5mm × 宽 8.5mm × 高 3.0mm
    - 重量: 0.4g
    - 材质: L.C.P(黑色,可洗)
    - 终端类型: SMD(镀金)
    - 环保法规: 符合RoHS标准
    - 保存期限: 6个月(在室温25±3℃,湿度40%以下)

    产品特点和优势


    KSSG74B16 具备多种独特功能和优势:
    - 宽电压操作范围: 使其适用于不同电源条件下的应用。
    - 高输出音压: 可达到最小 87dB 的声音输出,适合各种需要强音警示的场合。
    - 耐温性强: 在极端温度条件下仍能稳定运行,适用于恶劣环境。
    - 紧凑设计: 尺寸小,易于集成到各种设备中。
    - SMD终端类型: 方便自动化生产线上的安装和焊接。

    应用案例和使用建议


    KSSG74B16 可广泛应用于多种设备中,例如:
    - 工业控制系统中的警报装置
    - 家庭安全系统的入侵检测
    - 医疗器械中的警报和提示
    使用建议:
    - 在选择应用设备时,应考虑其工作环境的温度范围,确保满足蜂鸣器的工作要求。
    - 在设计电路时,注意连接线路的可靠性,避免由于接触不良导致的声音质量下降。

    兼容性和支持


    KSSG74B16 采用 SMD 终端类型,适用于现代电子制造工艺中的自动贴片机。该产品符合 RoHS 标准,可以与大部分电子设备兼容。制造商提供详细的技术支持和维护信息,包括回流焊接温度曲线建议、回流耐热性测试等。

    常见问题与解决方案


    - 问题1: 蜂鸣器声音质量不佳。
    - 解决方案: 检查安装是否牢固,确认电压输入在正常范围内。
    - 问题2: 设备在高温环境中无法正常工作。
    - 解决方案: 确认设备在规定的温度范围内使用,检查外部环境是否影响设备工作。
    - 问题3: 设备音压过低。
    - 解决方案: 确认连接线路无松动,重新测量是否达到额定频率。

    总结和推荐


    KSSG74B16 是一款功能强大且用途广泛的电磁式蜂鸣器,特别适用于工业和家庭安全系统。它具备出色的性能和耐用性,适用于各种需要可靠声音报警的场合。我们强烈推荐此产品给所有需要高品质报警信号的电子设备开发者和制造商。

KSSG74B16参数

参数
声压级 -
频率 -
阻抗 -
端接类型 -
工作电压 -

KSSG74B16数据手册

厂牌 PDF简要描述 下载
KINGSTATE ELECTRONICS/台湾志丰电子 蜂鸣器 KINGSTATE ELECTRONICS/台湾志丰电子 KSSG74B16 KSSG74B16数据手册

KSSG74B16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5699
10+ ¥ 4.301
30+ ¥ 3.8387
300+ ¥ 3.2215
1000+ ¥ 2.7965
30000+ ¥ 2.6882
库存: 1925
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 4.56
直接购买
加入购物车
