7016

产品描述: Conn Binding Post F 1 POS ST Panel Mount 1 Port
供应商型号: 36-7016-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 香蕉和尖头连接器 - 接线柱 7016

7016概述


    产品简介

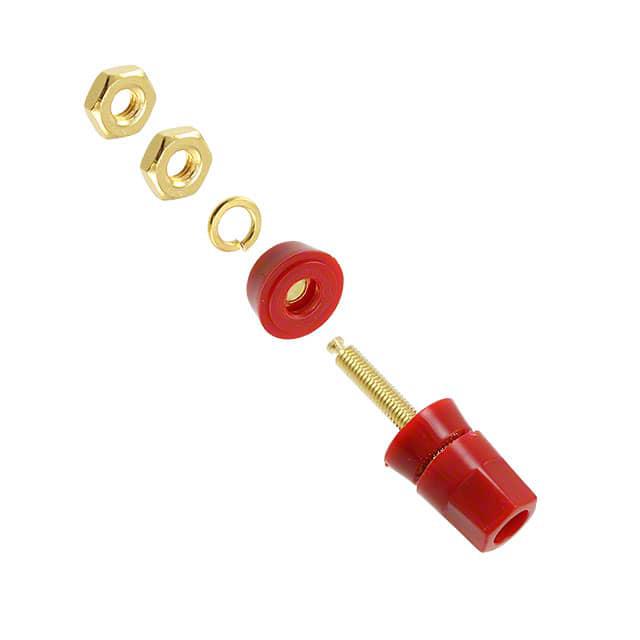

    Keystone Binding Posts
    Keystone绑定插销是专为音频电路、射频电路、示波器、电源供应以及其他多种应用设计的安全配件。所有型号的绑定插销都采用了有限开口的设计来防止意外接触电流携带部分。这些多用途的插销具备高电流额定值、锁定头和抗旋转安装螺钉等特点,适用于各种需要电气连接的应用场合。

    技术参数


    - 材质:
    - 螺钉:黄铜,符合QQ-B-626标准
    - 镀层:镍镀层/银镀层
    - 绝缘体:尼龙
    - 电流额定值:
    - 15安培,1000伏交流电工作
    - 引脚到面板电容:
    - 3.3皮法(pF)(特定型号)
    - 直径:
    - 不同型号有不同的直径,例如0.250英寸(6.4毫米)、0.328英寸(8.4毫米)、0.500英寸(12.7毫米)
    - 安装细节:
    - 具体的安装细节取决于具体型号

    产品特点和优势


    1. 安全性高:具有“有限开口”的锁紧头设计,可以有效避免意外接触带电部分。
    2. 多功能性:适用于多种电气连接需求,如音频、射频等。
    3. 高电流额定值:15安培的电流承载能力,确保设备的可靠性。
    4. 耐用性强:采用黄铜和尼龙材料,具备优良的耐久性。
    5. 易于安装:提供了多种尺寸以适应不同面板厚度。

    应用案例和使用建议


    应用案例:
    这些绑定插销广泛应用于音频设备、示波器、电源供应等场合。例如,在音响系统中,可以将这些插销用于接线端子,从而实现可靠的连接。
    使用建议:
    - 在安装过程中,确保正确选择合适的型号,以匹配面板的厚度。
    - 安装时应检查绝缘体是否完好无损,以确保电气安全。
    - 如需进行大规模安装,可考虑批量采购,降低成本。

    兼容性和支持


    兼容性:
    - 支持香蕉插头、针尖插头、叉形端子、鳄鱼夹、电线和EZ挂钩。
    - 可根据需求选择不同镀层(镍镀层或银镀层)。
    支持:
    - 厂商提供相关的技术支持和售后服务,确保用户能够顺利使用。

    常见问题与解决方案


    1. Q: 如何确保绑定插销的电气安全性?
    - A: 确保使用符合标准的黄铜材料,并选择正确的镀层。
    2. Q: 插销的电流额定值是多少?
    - A: 电流额定值为15安培,1000伏交流电工作。
    3. Q: 如何安装绑定插销?
    - A: 按照厂商提供的安装指南进行安装,确保正确固定到面板上。

    总结和推荐


    总结:
    Keystone绑定插销是一款多功能且高性能的电气连接配件,适用于多种电子设备。其独特的安全性设计、高电流承载能力和广泛的应用范围使其在市场上具有较强的竞争力。
    推荐:
    如果您的项目需要可靠且安全的电气连接,我强烈推荐使用Keystone绑定插销。这些插销不仅性能卓越,而且安装简便,值得信赖。

7016参数

参数
长*宽*高 15.9mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

7016厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

7016数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 香蕉和尖头连接器 - 接线柱 KEYSTONE ELECTRONICS 7016 7016数据手册

7016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9056 ¥ 57.2302
25+ $ 6.0441 ¥ 50.0902
100+ $ 5.4684 ¥ 45.3196
250+ $ 5.1558 ¥ 42.7289
500+ $ 4.6488 ¥ 38.5269
1000+ $ 4.1496 ¥ 34.39
2500+ $ 3.8279 ¥ 31.7234
库存: 869
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.23
直接购买
加入购物车
