8834

产品分类: 机架/存储/外壳

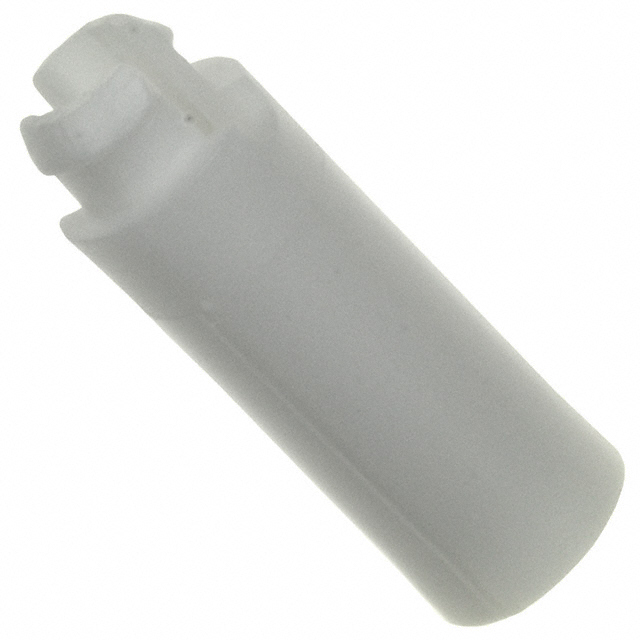

产品描述: Spacer Stacking Spacer 3.17mm-ID 6.6mm-OD 15.875mm-LG Nylon 6/6
供应商型号: 36-8834-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 机架/存储/外壳 8834

8834概述

    电子元器件产品技术手册:绝缘PC夹具/支撑器

    产品简介


    绝缘PC夹具/支撑器是一种专为电路板设计的电子元器件,主要功能是提供电绝缘性能,防止电路板与外壳之间的电气短路。这些支撑器适用于各种工业和消费电子产品,例如通信设备、计算机系统、服务器、汽车电子和家用电器等。其独特的设计不仅提高了电气安全性,还简化了安装过程,节省了空间。

    技术参数


    | 型号 | 长度 (mm/in) | 外径 (mm/in) | 内径 (mm/in) | 螺纹孔直径 (mm/in) | 螺丝规格 |
    |
    | 8829 | 3.2 | 6.6 | 3.2 | 4.7 | #4 |
    | 8830 | 4.7 | 6.6 | 3.2 | 4.7 | #4 |
    | 8831 | 6.4 | 6.6 | 3.2 | 4.7 | #4 |
    | 8832 | 9.5 | 6.6 | 3.2 | 4.7 | #4 |
    | 8833 | 12.7 | 6.6 | 3.2 | 4.7 | #4 |
    | 8834 | 15.9 | 6.6 | 3.2 | 4.7 | #4 |
    | 8835 | 6.4 | 6.6 | 3.9 | 5.9 | #6 |
    | 8836 | 9.5 | 6.6 | 3.9 | 5.9 | #6 |
    | 8837 | 12.7 | 6.6 | 3.9 | 5.9 | #6 |
    | 8838 | 15.9 | 6.6 | 3.9 | 5.9 | #6 |
    | 8839 | 6.4 | 6.6 | 4.3 | 5.9 | #8 |
    | 8840 | 9.5 | 6.6 | 4.3 | 5.9 | #8 |
    | 8841 | 12.7 | 6.6 | 4.3 | 5.9 | #8 |
    | 8842 | 15.9 | 6.6 | 4.3 | 5.9 | #8 |

    产品特点和优势


    1. 电绝缘性:保证电路板与外壳之间无电气接触,提升整体系统的稳定性。
    2. 易于安装:无需工具即可进行安装,减少安装时间和成本。
    3. 多级堆叠应用:多个支撑器可以堆叠使用,适应不同高度需求。
    4. 紧凑设计:最小化占用空间,提高电路板布局的灵活性。
    5. 抗变形性:基座具有较大的表面面积,能够承受重负载,不易变形。

    应用案例和使用建议


    这些绝缘PC夹具/支撑器广泛应用于工业控制设备和自动化系统中。例如,在通信基站中,通过使用绝缘PC夹具/支撑器可以确保电路板与金属机箱之间的电气隔离,避免干扰。此外,在高密度电路板设计中,可以通过多级堆叠的方式,增加更多的组件空间。
    使用建议:
    - 在安装前检查所有螺纹孔的直径和螺丝规格是否匹配。
    - 在重型应用中,考虑使用更大的型号以提高承载能力。
    - 确保安装过程中不施加过大的压力,以防损坏支撑器或电路板。

    兼容性和支持


    这些绝缘PC夹具/支撑器由高质量尼龙材料制成,符合UL 94V-0防火等级标准。它们可以与多种螺丝规格配合使用,包括#4、#6和#8螺丝。制造商提供了详细的技术支持文档,确保用户能够正确安装和维护这些产品。

    常见问题与解决方案


    1. Q: 安装过程中发现螺丝孔直径不符怎么办?
    - A: 检查螺丝孔直径是否与技术手册中的要求一致。如不符,更换相应规格的支撑器。
    2. Q: 支撑器变形了怎么办?
    - A: 确认是否承受了过大的负载。若负荷过大,考虑更换大尺寸的支撑器,或重新布置负载分布。

    总结和推荐


    总的来说,这些绝缘PC夹具/支撑器以其出色的电绝缘性、易于安装的特点以及良好的兼容性,在各种应用环境中表现出色。无论是高密度电路板设计还是工业控制设备,都能有效提升系统的可靠性和安全性。强烈推荐使用这些支撑器,尤其是在需要电气隔离的应用中。
    如果您有任何疑问或需要进一步的帮助,可以联系制造商提供的技术支持团队。

8834参数

参数 值
长*宽*高 19.05mm(长度)
安装方式 卡入式安装
零件状态 在售
包装方式 散装

8834厂商介绍

Keystone Electronics是一家电子互连元件和硬件制造商,提供电池夹、触点、支架及相关连接部件。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Keystone Electronics 相关型号,如 103、5002、5011、5006 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

8834数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 机架/存储/外壳 KEYSTONE ELECTRONICS 8834 8834数据手册

8834封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.5275
10+ $ 0.2829 ¥ 2.6296
25+ $ 0.253 ¥ 2.3517
100+ $ 0.2013 ¥ 1.8712
500+ $ 0.1608 ¥ 1.4799
1000+ $ 0.1486 ¥ 1.3681
2500+ $ 0.1343 ¥ 1.2361
5000+ $ 0.1246 ¥ 1.1469
库存: 6167
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.52
