5002

产品分类: 其他工具
产品描述: Conn Test Point 1 POS Solder ST Thru-Hole 1 Port Bulk
供应商型号: 26M-5002
供应商: 云汉优选
标准整包数: 1
KEYSTONE ELECTRONICS 其他工具 5002

5002概述

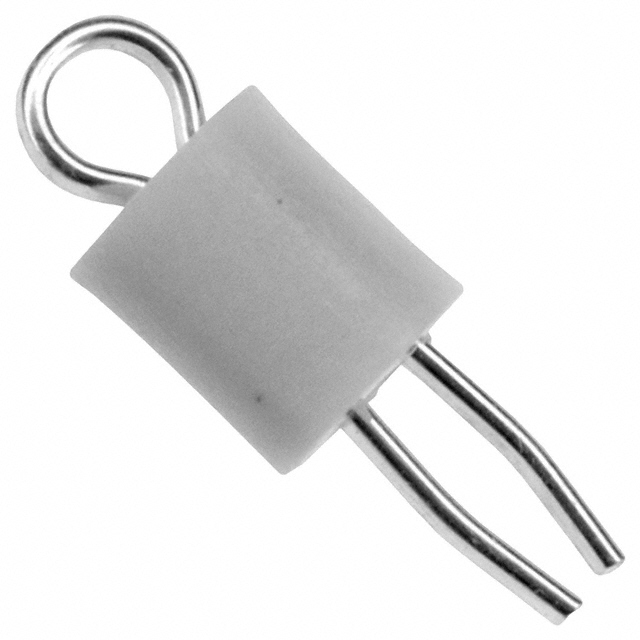

    电子元器件产品技术手册:通孔安装测试点(Color Keyed)

    产品简介


    通孔安装测试点(Color Keyed)是一种专为PC板测试点设计的产品。它通过颜色编码来提高可见性和快速识别性,是PC板测试点终端经济实惠的选择。其独特设计包括适用于波峰焊接的卡扣式安装,提供了可靠的固定方式。此外,还具备超低轮廓设计和适于高密度封装的设计,能够适应多种不同厚度的PC板。

    技术参数


    - 终端规格:0.010" (0.25mm) × 0.020" (0.51mm) 磷青铜,银镀层
    - 基座材料:尼龙46,UL认证94V-0
    - 安装孔直径:0.040" (1.0mm)
    - 安装孔深度:0.350" (8.9mm)
    - 绝缘体直径:0.125" (3.2mm)
    - 基座颜色分类:
    - 红色:5000, 5005, 5010
    - 黑色:5001, 5006, 5011
    - 白色:5002, 5007, 5012
    - 橙色:5003, 5008, 5013
    - 黄色:5004, 5009, 5014
    - 棕色:5115, 5120, 5125
    - 绿色:5116, 5121, 5126
    - 蓝色:5117, 5122, 5127
    - 灰色:5118, 5123, 5128
    - 紫色:5119, 5124, 5129

    产品特点和优势


    - 颜色编码:通过不同的颜色,可以实现快速和准确的识别,方便用户操作。
    - 经济实惠:与传统的测试点相比,价格更为合理,适合大规模生产。
    - 卡扣式安装:提供正向固定的波峰焊接方式,安装简便且稳定可靠。
    - 空间节约:提供超低和低轮廓设计,适合高密度PC板包装。
    - 多用途设计:适用范围广泛,可以用于各种测试和维修任务。

    应用案例和使用建议


    该产品主要用于PC板的测试点应用,适用于各种需要频繁进行测试和调试的场合。对于需要在高密度封装环境下工作的工程师来说,这种设计可以节省空间并保持电路板的整洁。
    使用建议:
    - 在选择安装孔尺寸时,确保与产品规格一致,以保证安装的稳定性。
    - 安装过程中要注意终端和基座的匹配,避免因尺寸不匹配导致的接触不良问题。
    - 使用前检查所有组件是否完好无损,避免损坏影响使用效果。

    兼容性和支持


    该产品兼容多种类型的PC板和应用环境,具有良好的通用性。制造商提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和指导。

    常见问题与解决方案


    1. Q:如何确认正确的安装孔尺寸?
    - A:请参考产品手册中的规格表,根据所需终端类型选择相应的安装孔直径。
    2. Q:如何正确安装测试点?
    - A:将测试点对准安装孔后,轻轻按压直到卡紧。确保安装孔直径与产品规格一致,以获得最佳的固定效果。
    3. Q:如果发现安装不稳定怎么办?
    - A:检查安装孔直径是否与产品规格匹配。如果不匹配,考虑重新选择合适的测试点。

    总结和推荐


    总的来说,通孔安装测试点(Color Keyed)是一款功能强大、性能优良的电子元器件产品。其独特的颜色编码设计、经济实惠的价格以及良好的兼容性使其成为广泛应用的理想选择。如果你正在寻找一种可靠的测试点解决方案,这款产品无疑是值得推荐的。

5002参数

参数
长*宽*高 4.57mm(长度)*4.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5002厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

5002数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 其他工具 KEYSTONE ELECTRONICS 5002 5002数据手册

5002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.3874
10+ ¥ 1.2703
100+ ¥ 1.1525
500+ ¥ 1.0933
1000+ ¥ 0.9871
8000+ ¥ 0.88
库存: 395
起订量: 1 增量: 8000
交货地:
最小起订量为:1
合计: ¥ 1.38
