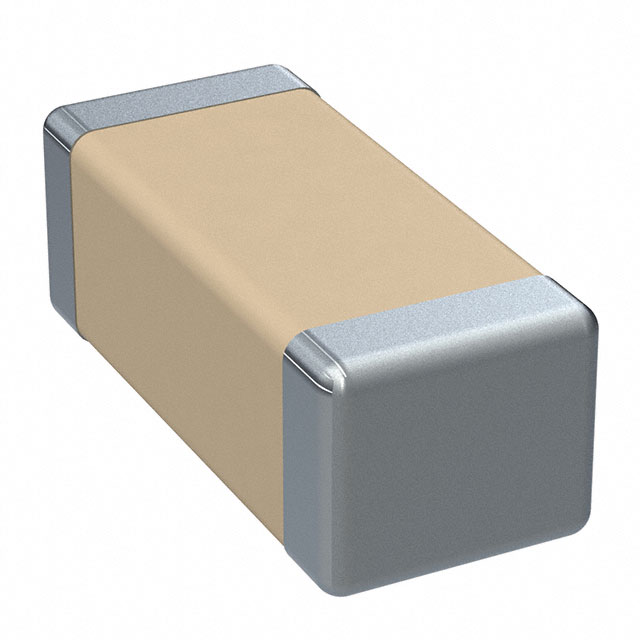

C1206C474K5NAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 470nF ±10% X8L 50V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: TS-C1206C474K5NAC7800
供应商: 海外现货
标准整包数: 2000
KEMET 陶瓷电容 C1206C474K5NAC7800

C1206C474K5NAC7800概述

    # 高温陶瓷电容器 X8L 系列技术概述

    产品简介


    KEMET 的 X8L 系列电容器以其卓越的耐高温性能而闻名,能够在高达 150°C 的环境中正常工作,被誉为“通用型高温电容器”。这种电容器采用固定式陶瓷介质设计,适用于高可靠性要求下的旁路和去耦应用,或者对电容稳定性及频率分辨能力要求不高的电路中。X8L 系列具有时间与电压相关的电容变化可预测性,在 -55°C 至 +125°C 温度范围内电容变化非常小,超出此范围时电容变化略有增大。在 -55°C 至 +125°C 范围内电容变化限制在 ±15%,而在 +125°C 至 +150°C 范围内则为 +15%,-40%。
    X8L 系列是为应对更高工作温度下可靠性的需求而开发的,广泛应用于汽车电子系统及其它高温度应用领域。同时,针对电路板弯曲和热循环过程中可能产生的柔性裂纹问题,KEMET 提供了柔韧性封装选项,能有效减少印制电路板应力传递至刚性陶瓷体,降低因机械损伤导致的低绝缘电阻或短路故障风险。

    技术参数


    基本规格:
    - 工作温度范围:-55°C 至 +150°C
    - 额定电压:10 VDC 至 50 VDC
    - 介电材料:X8L(陶瓷)
    - 封装尺寸:EIA 0402、0603、0805、1206 和 1210
    - 电容范围:0.012 μF 至 10 μF
    - 容差:±5%、±10% 或 ±20%
    性能参数:
    - 使用寿命:高温环境下的寿命测试表现优异
    - 老化率:最大 3.0% 每十年
    - 击穿电压(DWV):额定电压的 250%
    - 损耗因子(DF):最大 3.5%(≤16V)、2.5%(≥25V)
    - 绝缘电阻(IR):最低 500 MΩ·μF 或 10 GΩ
    工作环境:
    - 极端条件适应性:适用于苛刻工业环境,如油井勘探、车载引擎舱、军事及航空航天领域

    产品特点和优势


    1. 宽泛的工作温度范围:支持从极寒到高温的广泛温度区间,特别适合极端环境下运行。
    2. 无铅环保设计:符合 RoHS 和 REACH 标准,绿色环保且耐用。
    3. 多样化封装选择:提供从小型 0402 到大型 1210 的多种封装形式,满足不同设计需求。
    4. 非极性结构:安装简便,无需考虑极性方向问题。
    5. 柔性封装技术:显著提高抗机械应力的能力,降低失效概率。

    应用案例和使用建议


    典型应用:
    - 汽车电子:发动机控制单元(ECU)、安全气囊控制系统、胎压监测系统(TPMS)等。
    - 工业控制:高压变频器、电源转换模块。
    - 特殊用途:矿井检测设备、飞机仪表系统。
    使用建议:
    - 在选择电容器时,应根据具体应用环境精确匹配所需的额定电压和温度等级。
    - 若需长期稳定运行,建议选用更高等级的封装(如柔性封装),以减少因振动或温度波动引起的潜在损坏风险。
    - 安装时确保焊接工艺良好,避免因虚焊或冷焊造成接触不良。

    兼容性和支持


    兼容性:
    - X8L 系列产品可与其他标准 SMD MLCC 产品无缝集成,确保互操作性。
    - 柔性封装版本特别适合需要额外机械保护的应用场合。
    支持服务:
    - 提供详尽的技术文档和支持服务。
    - 支持汽车级认证(AEC-Q200),确保满足严格的行业标准。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量随温度升高快速下降 | 使用更适合宽温区的高稳定性电介质材料 |
    | 长期使用后容量下降明显 | 定期检查并更换老化部件 |
    | 出现低绝缘电阻 | 检查是否存在物理损伤或污染 |

    总结和推荐


    综上所述,KEMET X8L 系列陶瓷电容器凭借其出色的高温性能、广泛的适用范围以及卓越的设计灵活性,在众多高要求应用中表现出色。无论是面向大众市场的消费电子产品还是对可靠性要求极高的工业级或汽车级应用,这款产品都提供了可靠的选择。因此,强烈推荐该系列电容器用于需要高可靠性、耐久性和高性能的应用场景。

C1206C474K5NAC7800参数

参数
电容值 470nF
容差 ±10%
温度系数 X8L
额定电压 50V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C474K5NAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C474K5NAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C474K5NAC7800 C1206C474K5NAC7800数据手册

C1206C474K5NAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1049 ¥ 0.8918
10000+ $ 0.0901 ¥ 0.7658
14000+ $ 0.0866 ¥ 0.7364
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
