首页  >  产品百科  >  C1210J105K1RAC-AUTO

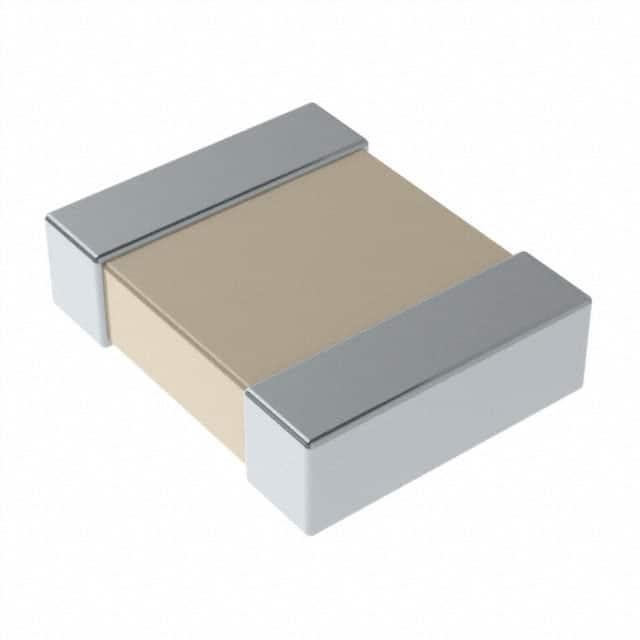

C1210J105K1RAC-AUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1μF ±10% X7R 100V 1210 贴片安装 3.3mm*2.6mm*2.5mm
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1210J105K1RAC-AUTO

C1210J105K1RAC-AUTO概述

    KEMET Ceramic Open Mode Capacitor X7R Dielectric 技术手册解析

    产品简介


    KEMET的陶瓷Open Mode电容器采用X7R介电材料,旨在显著降低电路板应力弯曲时出现低绝缘电阻(Low IR)或短路故障的概率,从而减少潜在的灾难性故障风险。这种电容器设计特别适用于汽车电路、电源供应(输入输出滤波)及各类电子应用中,尤其是那些需要在较高操作温度和机械应力环境下工作的关键应用场合。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 额定电压:16V、25V、50V、100V、200V
    - 电容范围:1,000 pF 至 6.8 μF
    - 容差:±5%、±10%、±20%
    - 耐压能力:额定电压的250%
    - 介电强度:最大0.5%(6.3V和10V),最大0.35%(16V至25V),最大0.25%(50V至250V)
    - 绝缘电阻:依据不同的电容值而有所不同,见“绝缘电阻限值表”
    - 抗老化率:每十年不超过3%

    产品特点和优势


    - Open Mode/fail open设计:一旦发生断裂,不会形成短路,而是表现为电容下降。
    - 适应宽温度范围:-55°C至+125°C的广泛应用温度区间。
    - 高可靠性:在机械应力和热循环条件下表现出色,显著降低短路风险。
    - 无铅设计:符合RoHS和REACH标准,提供锡银(SnPb)镀层选项。
    - 多种封装尺寸:EIA 0805、1206、1210、1812。
    - 兼容柔性终止技术:提供更高级别的保护,防止由板应力导致的裂缝,降低失效概率。

    应用案例和使用建议


    - 典型应用场景:电池充电线路的输入端滤波、大电流电池线、无法通过保险丝断开的短路场合等。
    - 使用建议:
    - 在选择型号时,考虑工作温度、电压和所需电容范围。
    - 在组装时注意柔性终止技术的正确使用,以确保机械性能的稳定性。
    - 考虑电路的设计合理性,避免在高温高湿环境中使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:适用于所有主流电路板和设备,尤其是汽车电子领域。
    - 技术支持:KEMET提供详细的产品变更通知系统(PCN)、生产件批准程序(PPAP),并提供客户支持服务。

    常见问题与解决方案


    - Q: 在机械应力下容易断裂吗?
    - A: 不会,即使断裂也不会造成短路,而是表现为电容下降。

    - Q: 是否有RoHS认证?
    - A: 是的,这些产品符合RoHS和REACH标准。

    - Q: 需要特殊的焊接技术吗?
    - A: 可以采用回流焊技术进行焊接,柔性终端技术提高了焊接的稳定性。

    总结和推荐


    KEMET的Open Mode X7R电容器以其优异的可靠性和安全性,在高要求的应用场景中表现卓越。特别适用于车载电子系统及电源管理等领域,是值得信赖的选择。对于追求高性能、高可靠性的电子产品,这款电容器无疑是理想之选。

C1210J105K1RAC-AUTO参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 3.3mm*2.6mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1210J105K1RAC-AUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210J105K1RAC-AUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210J105K1RAC-AUTO C1210J105K1RAC-AUTO数据手册

C1210J105K1RAC-AUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
