首页  >  产品百科  >  C2220X226K3RAC7800

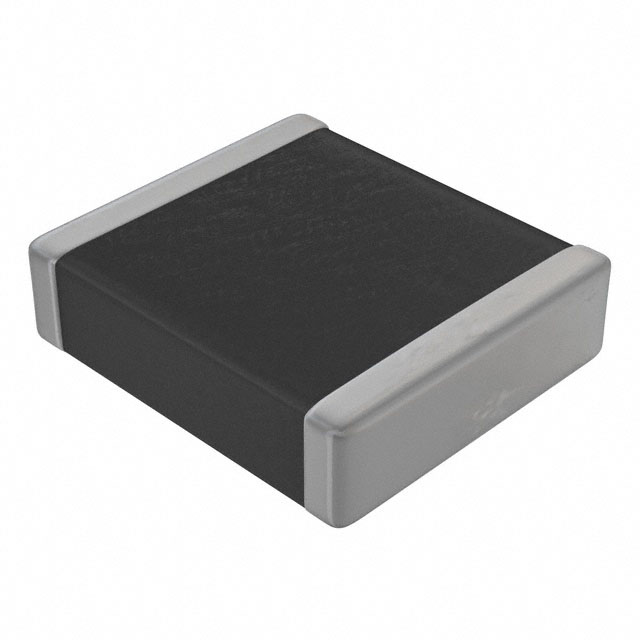

C2220X226K3RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 22μF ±10% X7R 25V 2220 贴片安装 5.9mm*5mm*5mm
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C2220X226K3RAC7800

C2220X226K3RAC7800概述

    KEMET Flexible Termination (FT-CAP) 多层陶瓷电容器技术手册

    1. 产品简介


    KEMET 的柔性终止(FT-CAP)多层陶瓷电容器采用X7R介电材料,集成了一种独特的柔性终止系统。该系统通过在标准终端材料的底层金属和镍屏蔽层之间使用导电银环氧树脂来实现灵活性,同时保持端子强度、可焊性和电气性能。此技术旨在解决多层陶瓷电容器的主要失效模式——弯曲裂缝,这种裂缝通常由板弯曲和热循环过程中产生的拉伸和剪切应力引起。柔性终止技术抑制了电路板应力向刚性陶瓷主体的传递,从而减少了可能导致低阻抗或短路故障的弯曲裂缝。
    虽然该技术不能消除极端环境和处理条件下可能发生的机械损伤,但它在标准终端系统上提供了优越的柔韧性。FT-CAP 补充了KEMET开放模式、浮动电极(FE-CAP)、带有浮动电极的柔性终止(FF-CAP)和KEMET电源解决方案(KPS)产品线,提供了一套完整的柔性减震解决方案。

    2. 技术参数


    - 工作温度范围: -55°C 至 +125°C
    - 温度系数变化: 在 +25°C 和 0 VDC 应用下,电容变化限制为 ±15%
    - 老化率: 每十年时长的最大电容损失率为 3.0%
    - 耐电压能力 (DWV): 额定电压的 250%
    - 损耗因子 (DF): 最大限制见损耗因子限制表
    - 绝缘电阻 (IR): 最小限制见绝缘电阻限制表
    - 封装尺寸: EIA 0603、0805、1206、1210、1808、1812、1825、2220 和 2225
    - 额定电压: 6.3 V、10 V、16 V、25 V、50 V、100 V、200 V 和 250 V
    - 电容范围: 180 pF 至 22 μF
    - 电容公差: ±5%、±10% 和 ±20%

    3. 产品特点和优势


    - 卓越的柔韧性: 可承受高达 5 mm 的弯曲能力
    - 高电容柔性减震: 适用于高弯曲和温度循环的应用
    - 环保合规: 无铅、符合RoHS和REACH标准
    - 非极性设计: 简化安装过程
    - 纯锡电镀终端: 提供出色的焊接性能
    - 汽车级选项: 符合AEC-Q200标准

    4. 应用案例和使用建议


    典型应用包括直接电池或电源连接电路、关键和安全相关电路(无内置电流限制)以及任何可能经历高板弯曲或温度循环的应用。例如,在功率输入侧滤波(电源平面/总线)、高电流应用(汽车电池线路)和无法熔断的电路中非常有用。市场涵盖消费电子、医疗、工业(电源供应)、汽车、航空航天和电信等领域。
    使用建议: 在选择具体型号时,应根据应用的具体要求(如电压、电容值和尺寸)进行匹配。确保在设计阶段考虑到环境条件,以充分发挥产品的性能。

    5. 兼容性和支持


    KEMET FT-CAP 产品与其他标准电子元件和设备具有良好的兼容性。KEMET 提供全面的技术支持和服务,包括产品文档、样品和技术咨询。对于特殊需求,如 SnPb 终端电镀,可以单独请求。

    6. 常见问题与解决方案


    - 问题: 电容器在高温环境下工作时性能下降。
    - 解决方案: 确保选择适合的工作温度范围的产品,并检查绝缘电阻和耐电压能力。

    - 问题: 电容器出现短路故障。
    - 解决方案: 检查安装是否正确,避免过度弯曲或热循环引起的应力。

    7. 总结和推荐


    KEMET FT-CAP 多层陶瓷电容器凭借其卓越的柔韧性、高可靠性以及广泛的适用性,成为高要求应用的理想选择。特别是在需要抵抗高弯曲和温度循环的环境中,其表现尤为突出。综合评估后,我们强烈推荐该产品用于对电容稳定性有严格要求的各种应用场景。
    最终结论: 推荐使用!

C2220X226K3RAC7800参数

参数
电容值 22μF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 5.9mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
包装方式 卷带包装

C2220X226K3RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C2220X226K3RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C2220X226K3RAC7800 C2220X226K3RAC7800数据手册

C2220X226K3RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
