VC1210K401R014

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 22V 400A 1 19.8V 242V 18V 14V 1.6J 2nF@1kHz 1210 贴片安装 3.2mm*2.5mm*850μm
供应商型号: 2717732
供应商: element14
标准整包数: 10

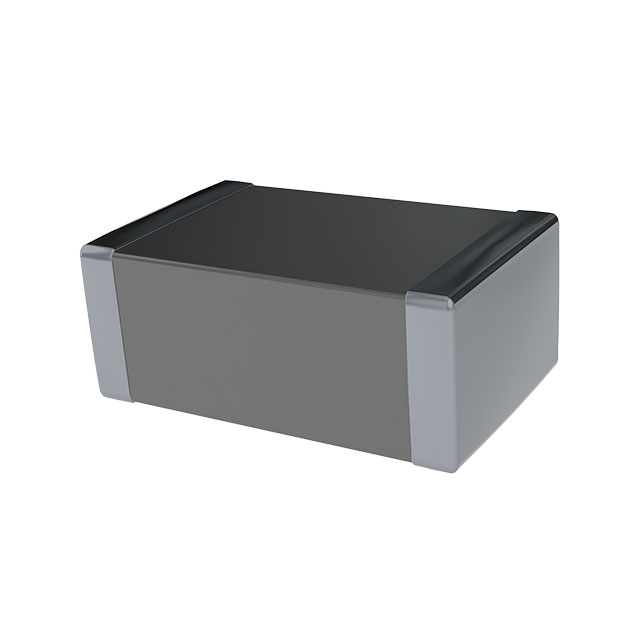

KEMET 压敏电阻 VC1210K401R014

VC1210K401R014概述


    产品简介


    KEMET的VC系列低电压压敏电阻主要用于保护敏感电子设备免受低电压区域内的高电压瞬变冲击。这些压敏电阻通过提高能量体积分布和热耗散能力,提供出色的瞬态能量吸收能力。适用于移动电话和电信基础设施、输入/输出端口和控制器等场合,特别是在电路板级集成电路上保护其他组件,抑制感性开关或其他瞬态事件如浪涌电压,提供ESD保护等。此外,它们可以替代许多应用中的较大表面贴装瞬态电压抑制二极管(TVS)。

    技术参数


    - 工作电压范围:11 VDC至170 VDC
    - 操作温度范围:-55°C至+125°C
    - 封装尺寸:0603、0805、1206、1210、1812、2220
    - 额定峰值单脉冲瞬态电流:30 A至1,200 A
    - 单脉冲瞬态能量:0.1 J至12.2 J
    - 爬电距离和电气间隙:符合Climatic Category 55/125/56标准
    - 阈值电压温度系数:≤+0.05%/°C
    - 响应时间:<2 ns

    产品特点和优势


    - AEC-Q200认证的第1级
    - 表面贴装形式
    - 宽广的工作温度范围(-55°C至+125°C)
    - 短响应时间
    - 优异的能量处理能力和功率耗散
    - 低箝位电压(Uc)
    - 对轻度激活的助焊剂不敏感
    - 与无铅焊接材料兼容,符合J-STD-020C和IEC 60068-2-58标准
    - 符合RoHS 2 2011/65/EC和REACH合规性

    应用案例和使用建议


    典型应用
    - 移动电话和电信基础设施
    - 输入/输出端口和控制器
    - 集成电路和其他电路板级组件的保护
    - ESD保护(符合IEC 1000-4-2、MIL-STD 883C方法3015.7等标准)
    使用建议
    - 在焊接过程中要预热以避免热应力,温度梯度控制在每秒不超过4°C,理想情况为每秒2°C。
    - 使用无水无酸助焊剂或轻度活化(RMA)助焊剂进行波峰焊和回流焊。
    - 波峰焊和回流焊的峰值温度应受到控制,并且焊接后应允许电路板冷却至50°C以下再进行清洁。

    兼容性和支持


    - 与多种不同类型的SMD组件兼容,可采用波峰焊或回流焊工艺进行安装。
    - 产品具有良好的机械和电气可靠性,符合多项国际标准(如CECC 42200、IEC 1051-1等)。
    - 厂商提供详尽的测试报告和技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下性能下降 | 选择具有更宽工作温度范围的产品,或改善散热设计。 |
    | 焊接后出现虚焊 | 检查焊接工艺参数是否符合要求,重新进行焊接或清洁助焊剂残留物。 |
    | 噪声过大 | 检查布局和接地设计,确保正确的布线和滤波。 |

    总结和推荐


    KEMET的VC系列低电压压敏电阻具备出色的性能和广泛的适用范围,适合多种应用场景,尤其是在电信和移动设备领域。其优异的抗干扰能力和高效能表现使其成为电子设备保护的理想选择。综上所述,强烈推荐使用KEMET的VC系列压敏电阻来提升电子设备的稳定性和可靠性。

VC1210K401R014参数

参数
压敏电压 22V
浪涌电流 400A
能量 1.6J
最大压敏电压 242V
最大直流电压 18V
不同频率时的电容 2nF@1kHz
最小压敏电压 19.8V
最大交流电压 14V
电路数 1
长*宽*高 3.2mm*2.5mm*850μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VC1210K401R014厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VC1210K401R014数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VC1210K401R014 VC1210K401R014数据手册

VC1210K401R014封装设计

查看详情并下载
Symbol
Footprint
3D Model
