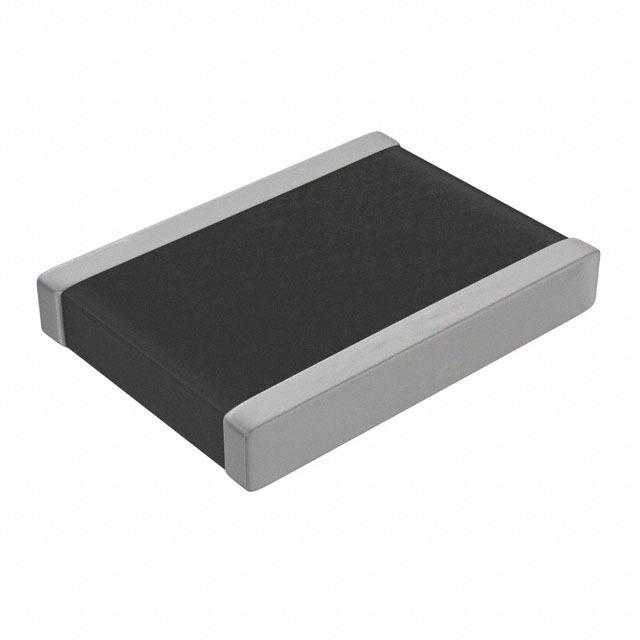

C1825C103G1GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±2% C0G(NP0) 100V 1825 贴片安装 4.5mm*6.4mm*6.4mm
供应商型号: TS-C1825C103G1GACTU
供应商: 海外现货
标准整包数: 0
KEMET 陶瓷电容 C1825C103G1GACTU

C1825C103G1GACTU概述

    # KEMET C0G Multilayer Ceramic Chip Capacitors (MLCCs) 技术综述

    产品简介


    KEMET 的 C0G 系列多层陶瓷片式电容器(SMD MLCCs)是一款适用于高频和严苛温度范围内的高性能电子元件。这种电容器以卓越的温度稳定性和低老化率著称,广泛应用于需要精确容值和高可靠性的电路中。主要功能包括阻抗管理、脉冲抑制、滤波和旁路等。其核心优势使其在消费电子、工业控制、通信设备及汽车电子等领域成为理想选择。
    主要功能
    - 温度补偿能力:适用于谐振电路或对电容稳定性要求极高的场合。
    - 高频特性优异:在低频至MHz范围内提供稳定的性能表现。
    - 极低损耗:适用于高Q值电路设计。
    应用领域
    - 批量时钟信号处理
    - 滤波器和调谐电路
    - 脉冲和高电流电路中的旁路和去耦

    技术参数


    以下是 C0G 系列电容器的关键技术指标:
    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容值范围 | 0.5 pF 至 0.47 µF |
    | 容差 | ±0.1 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20% |
    | 电压等级 | 10 V, 16 V, 25 V, 50 V, 100 V, 200 V, 250 V |
    | 尺寸选项 | 0201, 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | 绝缘电阻 | ≥1,000 MΩ-µF 或 ≥100 GΩ |
    | 损耗因子 | ≤0.1% |
    | 无噪声干扰 | 不产生压电效应 |
    | 热稳定性 | ±30 ppm/°C |

    产品特点和优势


    1. 高可靠性:在极端温度环境下仍保持稳定的电气特性。
    2. 无老化效应:长期使用过程中不会发生容量衰减。
    3. 宽泛尺寸覆盖:支持多种行业标准封装尺寸,适应多样化设计需求。
    4. 环保合规:符合RoHS、REACH标准且不含铅。
    5. 多维性能:超低ESR和ESL值确保高效能量传输。
    6. 灵活定制:提供从定制化电容值到不同公差级别的全面选择。

    应用案例和使用建议


    典型应用案例
    - 高频振荡器:利用其低容差特性和高频率响应能力,用于精确信号处理。
    - 电源模块:可有效抑制纹波,提高系统的稳定性。
    - 汽车电子:在恶劣环境中表现出色,适用于传感器接口和ECU电路。
    使用建议
    - 在敏感电路中推荐采用更严格的容差值(如±0.1 pF)以提升精度。
    - 结合具体的应用场景合理选择电压等级,避免过压情况发生。
    - 若需高密度集成,可优先考虑小尺寸型号(如0201和0402),但注意焊接工艺的适应性。

    兼容性和支持


    KEMET C0G MLCC 支持多种标准封装尺寸,能够无缝适配主流SMT生产线。此外,KEMET提供了详尽的技术文档和支持服务,包括样片申请、工程咨询和技术培训,帮助客户快速完成产品选型与验证。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量测量不准确 | 检查测试仪器是否开启ALC模式,并调整为1MHz。 |
    | 焊接后出现虚焊现象 | 确保PCB板平整,焊接温度和时间符合规范。 |
    | 低温环境下性能异常 | 确认所选电容器的额定工作温度是否满足需求。 |

    总结和推荐


    总体而言,KEMET C0G MLCC 是一款兼具高性能与灵活性的电容器产品,在高频、高压及严苛环境下的应用中表现卓越。无论是精密测量还是大规模生产,其可靠的品质均能提供充分保障。强烈推荐给需要稳定电容值和良好温度特性的设计工程师。如果您正在寻找一种能够在极端条件下保持高性能表现的电容器解决方案,那么这款产品将是您的最佳选择之一。

C1825C103G1GACTU参数

参数
电容值 10nF
容差 ±2%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 4.5mm*6.4mm*6.4mm
通用封装 1825
安装方式 贴片安装
应用等级 通用级
零件状态 在售

C1825C103G1GACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1825C103G1GACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1825C103G1GACTU C1825C103G1GACTU数据手册

C1825C103G1GACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
