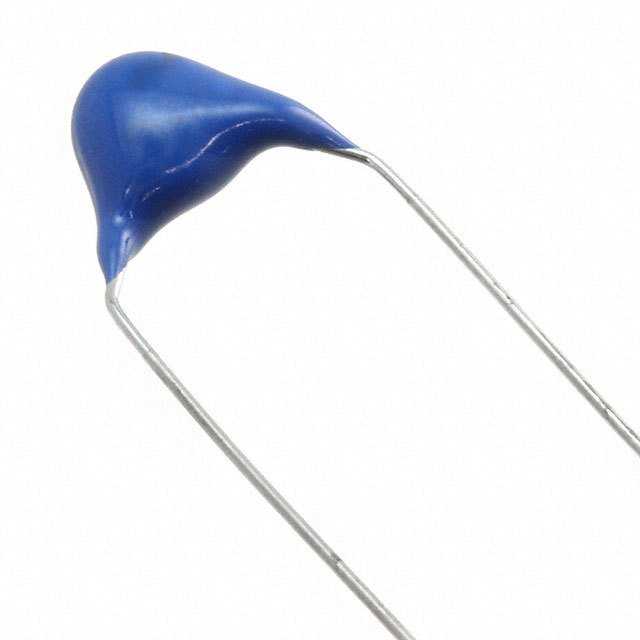

ERP610W471MEF0

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 470pF ±20% Y5U(E) 760V(AC) 通孔安装 8mm*5mm*11mm
供应商型号: 2610638
供应商: element14
标准整包数: 10
KEMET 陶瓷电容 ERP610W471MEF0

ERP610W471MEF0概述


    产品简介


    KEMET Electronics Corporation 的 ERP610 封装径向引脚陶瓷盘式电容器是专为交流线路滤波干扰抑制应用而设计的。这些电容器具备国际认可的安全认证,适用于需要将潜在的干扰或破坏性线路瞬态及电磁干扰排除在外的应用场合。此外,当需要在源头抑制线路干扰时,这些电容器也是一个理想的选择。

    技术参数


    - 工作电压:线对线(X 类)760 VAC,线对地(Y 类)500 VAC
    - 安全认证:符合 IEC 标准 60384 中的冲击测试标准,满足子类 X1 和 Y1 的要求,分别可承受高达 4 KV (X1) 和 8 KV (Y1) 的冲击
    - 火焰测试:通过 UL 标准 94 V–0 的阻燃性测试
    - 额定容值:从 33 pF 到 4.7 nF
    - 容差:±10% 和 ±20%
    - 热稳定性:可靠操作温度范围为 -40°C 至 +125°C
    - 封装形式:直引脚或成型引脚
    - 环保合规性:RoHS 认证,符合欧盟和中国的 RoHS 指令

    产品特点和优势


    - 安全认证:获得 IEC 60384-14 安全标准的认可
    - 高可靠性:可在高达 125°C 的环境下可靠运行
    - 无极性设计:减少安装顾虑
    - 封装材料:通过 UL 94 V–0 阻燃性标准
    - 多样的配置选项:支持不同的引脚间距和包装方式,提供 ±10% 和 ±20% 的容差选项

    应用案例和使用建议


    - 应用案例:适用于电源供应器的一次和二次耦合,电机和电机控制,继电器,逆变器等应用中的线间滤波和线对地滤波。
    - 使用建议:在安装时,确保电容器与 PCB 的距离大于等于 2 mm,并避免超过电容器的焊热耐受度,以防止焊点熔化或产生热应力导致损坏。

    兼容性和支持


    - 兼容性:ERP610 电容器可与各种类型的线路设备和组件兼容,特别适用于需要高电压稳定性和可靠性应用场合。
    - 支持和维护:制造商提供了详细的焊接和安装指南,并保证其产品质量和安全性。对于客户的特殊需求,制造商也提供定制化的技术支持。

    常见问题与解决方案


    - 问题 1:电容器在焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工艺参数是否符合规范,确保焊接温度和时间合适,并采用适当的助焊剂。

    - 问题 2:在高压环境下电容器故障。
    - 解决方案:确认电容器的工作电压是否在其安全工作范围内,并检查电路设计是否有合适的保护措施。

    总结和推荐


    ERP610 封装径向引脚陶瓷盘式电容器凭借其卓越的安全性、高可靠性和广泛的应用范围,在工业级线路滤波应用中表现优异。其在高压环境下的稳定性和广泛的容值范围使其成为市场上的一款优秀产品。强烈推荐在需要高性能滤波和高可靠性应用中使用此产品。

ERP610W471MEF0参数

参数
电容值 470pF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 8mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ERP610W471MEF0厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ERP610W471MEF0数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET ERP610W471MEF0 ERP610W471MEF0数据手册

ERP610W471MEF0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.7434
100+ ¥ 2.52
500+ ¥ 2.11
1000+ ¥ 1.77
2000+ ¥ 1.66
4000+ ¥ 1.6
库存: 29707
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.43
