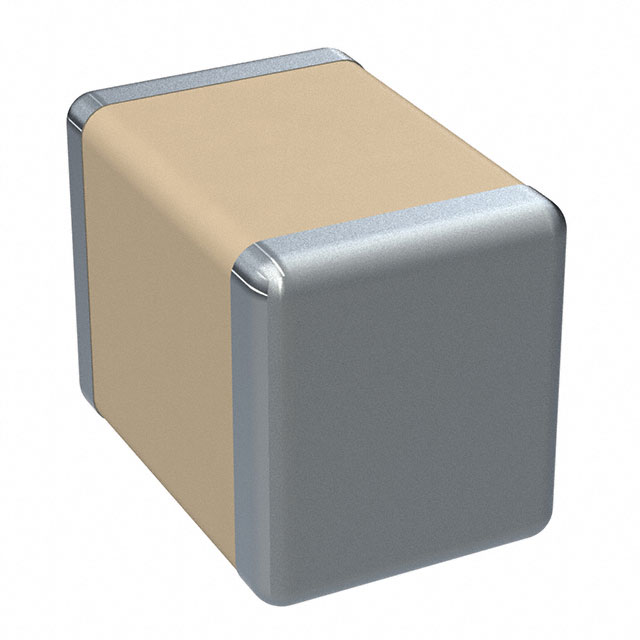

C1210C334K1RAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 330nF ±10% X7R 100V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: 399-C1210C334K1RAL7800TR-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C1210C334K1RAL7800

C1210C334K1RAL7800概述

    # 高性能多层陶瓷芯片电容器(SMD MLCCs)——KEMET 商业级 L 系列,SnPb 终端,X7R 介质

    产品简介


    KEMET 商业级 L 系列表面贴装多层陶瓷芯片电容器(SMD MLCCs)采用 X7R 介质和锡铅(SnPb)终端设计,专为高可靠性应用而开发,尤其是在需要锡铅终端的情况下。这些电容器提供从 6.3V 到 250V 的直流电压范围,覆盖多种尺寸,满足广泛工业、军事和航空航天领域的关键需求。X7R 介质的温度稳定性使它们适用于旁路和去耦应用,同时保持出色的容值稳定性。
    主要功能
    - 温度稳定的 X7R 介质。
    - 广泛的工作温度范围:-55°C 至 +125°C。
    - 高可靠性及坚固的终端系统。
    - 可选的表面贴装尺寸:0402 至 2225。
    应用领域
    - 军事应用。
    - 航空航天设备。
    - 工业控制和高可靠性电路。

    技术参数


    以下是此系列电容器的主要技术规格:
    | 参数名称 | 技术指标 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 10pF 至 22μF |
    | 容量公差 | ±5%、±10%、±20% |
    | 额定电压 | 6.3V、10V、16V、25V、50V、100V、200V、250V |
    | 尺寸规格 | 0402 至 2225 |
    | 终端镀层 | SnPb(含 5% Pb 最低含量) |

    产品特点和优势


    唯一性与竞争力
    - 温度稳定性:X7R 介质具备优良的温度稳定性,容值变化仅限于±15%,适合苛刻环境下的长期运行。
    - 宽广的工作范围:-55°C 至 +125°C 的操作温度适应恶劣条件。
    - 可靠的终结设计:采用锡铅电镀工艺,确保长期可靠性和更好的抗热冲击能力。
    - 多功能支持:可定制化需求如更高电压额定值和扩展介质类型。
    应用案例与使用建议
    应用案例
    1. 军事电子设备:用于导弹制导系统中的高稳定性旁路滤波。
    2. 航空航天设备:适用于卫星通信系统的低漂移去耦电容。
    3. 工业控制电路:在高压逆变器中的直流滤波应用。
    使用建议
    - 对于高频电路,选择高耐压(如 250V)和低损耗的型号以降低阻抗。
    - 在高温环境下使用时,确保散热设计充分,避免因温升导致性能下降。
    - 对于高容量需求,考虑选用较大尺寸的电容器以提升电流承载能力。

    兼容性和支持


    兼容性
    这些电容器与大多数标准焊接工艺兼容,并且可以通过回流焊或波峰焊安装。不同封装规格均符合 EIA 表面贴装标准。
    支持服务
    KEMET 提供详尽的技术文档和技术支持,帮助客户快速解决问题并优化电路设计。此外,还可根据特殊要求提供定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量不稳定 | 确保工作温度和频率在规定的范围内 |
    | 接触电阻过高 | 重新检查焊接质量和终端清洁程度 |
    | 电压不足导致失效 | 替换为更高额定电压的型号 |
    总结与推荐
    综合评价
    KEMET 商业级 L 系列 SnPb 终端 X7R 电容器凭借其卓越的温度稳定性、广泛的适用性和高可靠性,成为高要求应用的理想选择。尤其在军事、航空航天和工业控制等领域,其优异性能无可替代。
    是否推荐
    强烈推荐!这些电容器不仅技术先进,还提供了强大的支持和服务,非常适合需要高可靠性电子元件的设计工程师。
    如需进一步了解详细规格或购买,请访问 [KEMET 官方网站](www.kemet.com) 或直接联系客户服务团队。

C1210C334K1RAL7800参数

参数
电容值 330nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

C1210C334K1RAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210C334K1RAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210C334K1RAL7800 C1210C334K1RAL7800数据手册

C1210C334K1RAL7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
