C322C562J1G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 5.6nF ±5% C0G(NP0) 100V 通孔安装 5.08mm*3.18mm*6.6mm
供应商型号: 1702663
供应商: 海外现货
标准整包数: 10

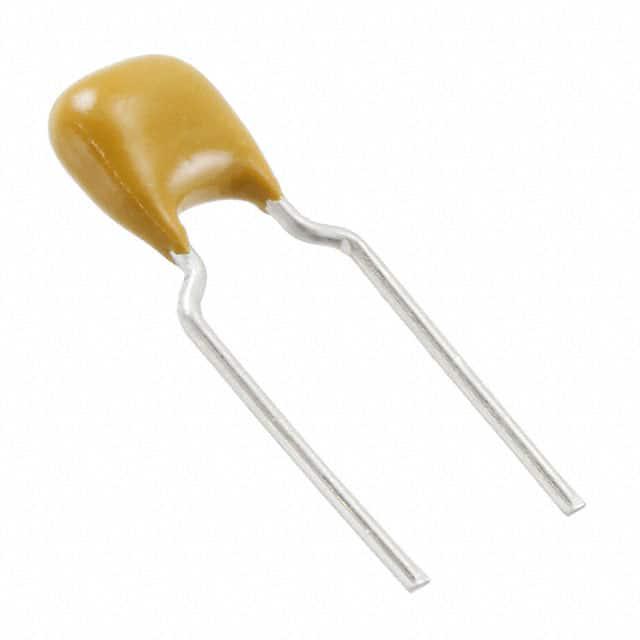

KEMET 陶瓷电容 C322C562J1G5TA

C322C562J1G5TA概述

    KEMET Goldmax C0G Ceramic Capacitor 技术手册

    产品简介


    KEMET Electronics Corporation 的Goldmax C0G系列径向引脚多层陶瓷电容器(MLCC)采用C0G电介质材料。C0G材料属于EIA分类中的“稳定”类型,用于温度补偿应用或要求Q值和电容稳定性的情况。这种类型的电容器具有出色的温度稳定性和低老化率,非常适合需要高精度和长期可靠性的电路。

    技术参数


    - 额定电压:25VDC、50VDC、100VDC、200VDC、250VDC
    - 电容范围:1.0pF至0.47μF
    - 温度范围:-55°C至+125°C
    - 容差:±0.5pF、±1%、±2%、±5%、±10%
    - 尺寸:多种尺寸可供选择,包括0.100"、0.200"、0.250" 和 0.400" 引脚间距
    - 封装方式:卷带(Tape & Reel)、子弹袋(Ammo Pack)、散装袋(Bulk Bag)
    - 电气特性:
    - 介电强度:250%额定电压
    - 耗散因子(DF):最大限值为0.1%(25°C时)
    - 绝缘电阻(IR):最小值为1,000兆欧·微法(25°C,120±5秒)

    产品特点和优势


    - 热稳定性高:C0G电介质的温度变化极小,确保了高精度应用中的稳定性。
    - 低ESR和ESL:极低的等效串联电阻(ESR)和等效串联电感(ESL),适合高频应用。
    - 高可靠性:采用耐火材料,符合UL 94V–0标准。
    - 无极性设计:简化安装过程,提高可靠性。
    - 环保材料:铅(Pb)-Free,符合RoHS和REACH标准。

    应用案例和使用建议


    - 典型应用:关键计时、调谐电路、低损耗电路、脉冲电路、高电流电路、去耦电路、旁路电路、滤波电路、瞬态电压抑制电路和储能电路。
    - 使用建议:
    - 确保环境温度不超过125°C。
    - 在脉冲和高电流应用中,考虑使用更大容量的电容器以提高稳定性。
    - 避免在过模应用中使用。

    兼容性和支持


    - 兼容性:此产品与各种电路板兼容,适用于大多数标准PCB制造工艺。
    - 支持:KEMET提供详尽的技术文档和支持服务,包括详细的电气参数和可靠性测试报告。

    常见问题与解决方案


    - 问题1:电容值不准确
    - 解决方案:检查安装环境是否超出工作温度范围;如果确认温度正常,联系KEMET技术支持进行进一步诊断。
    - 问题2:电气特性异常
    - 解决方案:重新校准测量设备,确保测量条件符合规范;如问题依然存在,更换同规格的新产品。

    总结和推荐


    KEMET Goldmax C0G系列电容器凭借其卓越的温度稳定性和高可靠性,在关键应用中表现出色。适合于需要高精度和长时间稳定性的电子系统。强烈推荐给需要高精度和高可靠性的设计工程师。

C322C562J1G5TA参数

参数
电容值 5.6nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 5.08mm*3.18mm*6.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

C322C562J1G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C322C562J1G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C322C562J1G5TA C322C562J1G5TA数据手册

C322C562J1G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
