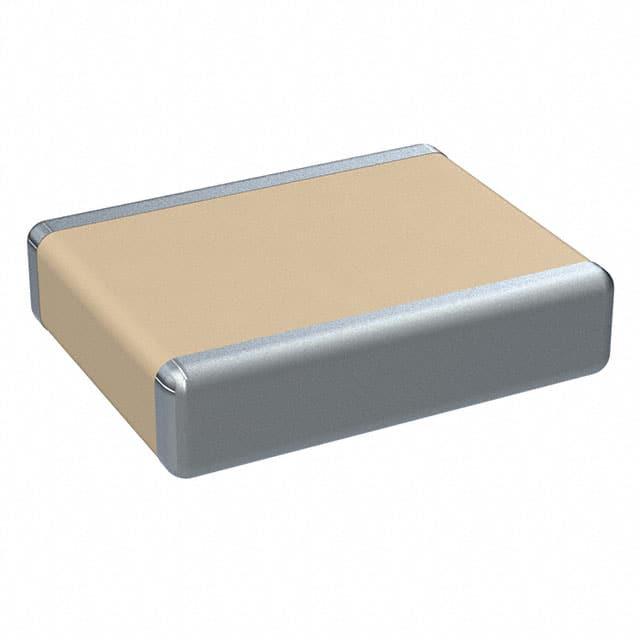

C1825X123JBGAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 12nF ±5% C0G(NP0) 630V 1825 贴片安装 4.5mm(长度)*6.4mm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1825X123JBGAC7800

C1825X123JBGAC7800概述

    # KEMET HV FT-CAP 高压柔性终端表面贴装多层陶瓷片式电容器技术手册

    产品简介


    KEMET推出的高电压柔性终端(HV FT-CAP)系列表面贴装多层陶瓷片式电容器(SMD MLCCs)采用C0G电介质设计,主要针对MLCC的主要失效模式——柔性裂纹提供了解决方案。此系列产品具有优异的抗弯曲性能(最高可达5毫米),适合多种工业及特殊应用场合。C0G(NP0)电介质在时间、温度和电压下均保持稳定的电容值,适用于高频率功率转换、宽禁带(WBG)系统、共振电路及滤波器等场景。
    主要功能和应用领域
    - 高频功率转换器
    - 宽禁带(WBG)、碳化硅(SiC)和氮化镓(GaN)系统
    - 瞬态抑制(高dv/dt)
    - 谐振电路(如LLC拓扑、无线充电系统)
    - 时序电路
    - 滤波电路

    技术参数


    以下是该产品的关键性能参数和技术指标:
    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 灵活弯曲性能 | 最大弯曲半径5毫米 |
    | 电容范围 | 1 pF 至 120 nF |
    | 额定直流电压等级 | 500 V、630 V、1 kV、1.5 kV、2 kV、2.5 kV、3 kV 和 10 kV |
    | 尺寸规格 | EIA标准尺寸:0603、0805、1206、1210、1808、1812、1825、2220 和 2225 |
    | 极低ESR和ESL | 极低等效串联电阻(ESR)和等效串联电感(ESL) |
    | 高纹波电流能力 | 可处理更高的纹波电流 |
    | 容量电压无关性 | 在额定电压范围内无电容偏移 |
    | 温度依赖性电容变化 | ±30 ppm/°C(-55°C至+125°C) |
    | 无压电噪声 | 不产生机械振动相关的噪声 |
    | 符合环保标准 | 无铅(Pb-Free)、RoHS和REACH认证 |

    产品特点和优势


    1. 卓越的抗弯曲性能:通过柔性终端技术有效防止因板应力传递到陶瓷主体而导致的断裂。
    2. 稳定性能:C0G电介质具有极小的温度依赖性和时间稳定性,电容几乎不随电压和时间变化。
    3. 广泛的应用范围:从高功率转换到特殊系统,支持多种工业需求。
    4. 环保合规:符合RoHS和REACH标准,无铅设计,环保友好。

    应用案例和使用建议


    应用场景
    - 无线充电系统:用于谐振电路中,保证高效且稳定的工作性能。
    - 宽禁带半导体驱动:适用于高频率开关的SiC和GaN系统。
    - 高功率转换器:如高压逆变器和开关电源模块。
    使用建议
    - 在焊接过程中确保回流焊温度不超过推荐极限,避免对柔性终端造成损害。
    - 建议使用低温焊接工艺以减少热冲击。
    - 确保正确匹配电容器型号与具体应用要求的电压和电容值。

    兼容性和支持


    兼容性
    - 支持多种工业标准接口和焊接工艺,可与其他主流电子元件无缝集成。
    - 与各种主流PCB设计软件兼容,便于设计和生产。
    厂商支持
    - 提供详细的技术文档和支持服务,包括产品认证、测试报告等。
    - 提供全球范围内的技术支持,确保客户快速解决问题。

    常见问题与解决方案


    1. 问题:焊接后出现裂缝?
    - 解决方案:检查焊接参数,确保回流焊温度符合要求;建议使用低温焊接工艺。
    2. 问题:电容值变化明显?
    - 解决方案:检查是否超出了额定工作条件,特别是电压和温度范围。
    3. 问题:设备运行不稳定?
    - 解决方案:确认是否匹配正确的电容值和电压等级;检查连接线路是否存在虚接。

    总结和推荐


    综合评估
    KEMET的HV FT-CAP系列凭借其独特的柔性终端技术和稳定的电学性能,在高电压和高频应用中表现出色。其无铅设计、环保认证以及出色的抗弯曲能力使其成为工业和特殊应用的理想选择。
    推荐使用
    强烈推荐此系列产品用于需要高可靠性和高性能的场合,尤其是涉及高频功率转换、宽禁带半导体驱动及滤波电路的设计中。对于希望提升系统可靠性的工程师来说,这款产品无疑是一个明智的选择。

C1825X123JBGAC7800参数

参数
电容值 12nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 630V
长*宽*高 4.5mm(长度)*6.4mm(宽度)
通用封装 1825
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
