首页  >  产品百科  >  C0402H101J5GACTU

C0402H101J5GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: ET-3298539
供应商: 海外现货
标准整包数: 500

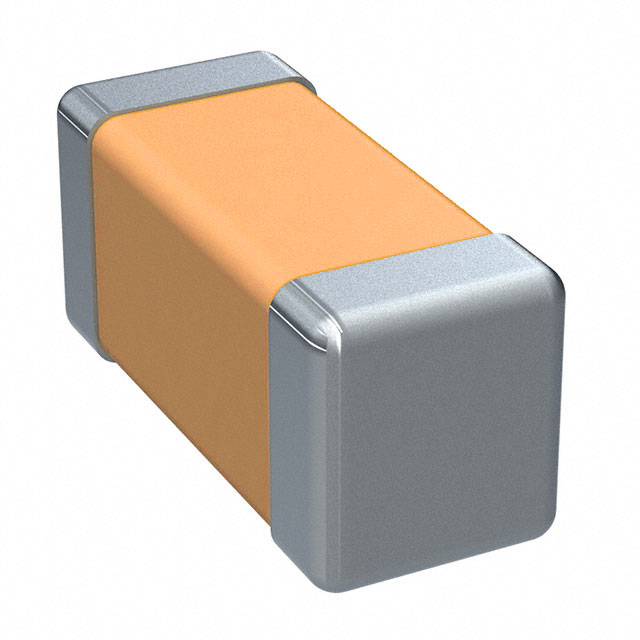

KEMET 陶瓷电容 C0402H101J5GACTU

C0402H101J5GACTU概述

    KEMET High Temperature Surface Mount C0G Multilayer Ceramic Capacitors (MLCCs)

    产品简介


    KEMET推出的高温度表面贴装C0G多层陶瓷电容器(MLCCs)采用坚固且专利的C0G/NP0基础金属电极(BME)介质系统,能够在极端温度下达到行业领先性能,最高可耐受200°C。这些电容器专为严苛工业环境设计,如油井勘探及汽车/航空发动机舱电路应用。C0G电容器具有温度补偿特性,适用于谐振电路或其他需要Q值和稳定性要求的应用场合。

    技术参数


    - 工作温度范围:-55°C 至 +200°C
    - 容差:±30 ppm/°C (-55°C 至 +200°C)
    - 额定电压:10 V, 16 V, 25 V, 50 V, 100 V, 200 V
    - 温度系数:±30 ppm/°C (-55°C 至 +200°C)
    - 绝缘电阻:1,000 MΩ·µF 或 100 GΩ
    - 介电强度:250% 额定电压
    - 损耗因数:最大 0.1% (25°C)

    产品特点和优势


    - 极端温度适应性:能够在-55°C到+200°C范围内工作
    - 环保材料:无铅,符合RoHS和REACH标准
    - 高可靠性和稳定性:容差低,电容随时间和电压变化几乎可以忽略不计
    - 高热稳定性:优秀的温度稳定性,电容值变化小
    - 低ESR和低电感:适合高频应用
    - 多种封装选择:提供从0402到2220不同尺寸的封装选择
    - 广泛的电压等级:从10V到200V
    - 纯锡镀层:提供出色的焊接性

    应用案例和使用建议


    C0G电容器常用于要求高精度和稳定性的应用场景,如脉冲电流滤波、电压瞬态抑制、旁路和储能等。在严苛环境中,例如地表探测、航空发动机舱和石油勘探,这类电容器因其稳定的性能而表现出色。用户可以根据具体应用选择合适的电压等级和容值。例如,在高频信号处理中,推荐使用高频率响应好的电容器。

    兼容性和支持


    - 兼容性:C0G电容器适用于各类标准焊料工艺,包括回流焊和波峰焊。多种封装形式确保与现有系统兼容。
    - 技术支持:KEMET提供全面的技术支持,包括在线文档、样品请求和设计咨询。

    常见问题与解决方案


    - Q:这些电容器在高温下是否仍然保持稳定?
    - A:是的,这些电容器在-55°C到+200°C的工作温度范围内表现出极佳的稳定性。

    - Q:如何确保电容器在组装过程中的可靠性?
    - A:电容器采用纯锡镀层,以确保出色的焊接性和可靠性。组装过程中应遵循制造商的推荐焊接参数。

    - Q:这些电容器是否具有高绝缘电阻?
    - A:是的,这些电容器在25°C时的最小绝缘电阻为1,000 MΩ·µF或100 GΩ,确保在高压应用中的可靠性。

    总结和推荐


    KEMET的高温度表面贴装C0G多层陶瓷电容器在极端环境下表现出卓越的性能和稳定性,特别适用于需要精确度和长期稳定性的关键应用场合。该产品广泛应用于工业级、汽车和航空航天等领域。综合考虑其技术参数、应用优势及环境兼容性,强烈推荐使用KEMET的这一系列高温度电容器。

C0402H101J5GACTU参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

C0402H101J5GACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0402H101J5GACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0402H101J5GACTU C0402H101J5GACTU数据手册

C0402H101J5GACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2553 ¥ 2.1569
2500+ $ 0.2299 ¥ 1.9424
5000+ $ 0.2031 ¥ 1.716
库存: 1440
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1078.45
直接购买
加入购物车
