C1206C474K5RAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 470nF ±10% X7R 50V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 399-C1206C474K5RAL7800TR-ND
供应商: Digi-Key
标准整包数: 1

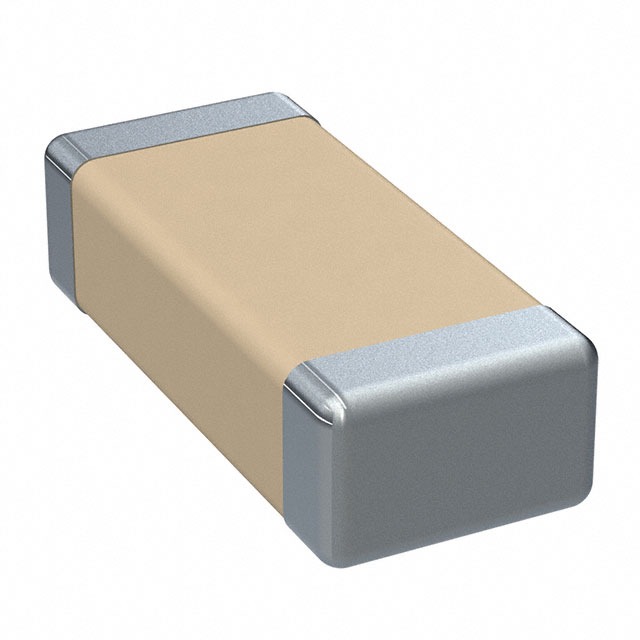

KEMET 陶瓷电容 C1206C474K5RAL7800

C1206C474K5RAL7800概述

    # KEMET Commercial "L" SnPb Surface Mount Capacitors: A Comprehensive Review

    1. 产品简介


    KEMET Commercial "L"表面贴装电容器采用锡铅(SnPb)端子,并使用X7R介电材料制成,专为高可靠性应用设计。该系列电容器具有广泛的工作电压范围(6.3 V至250 V),适用于军用、航天以及其他高要求领域。X7R陶瓷介质属于EIA分类中的二级材料,以其温度稳定性和在宽温范围内的良好表现著称。
    主要功能:
    - 满足高可靠性需求
    - 温度稳定电容值变化范围:-55°C至+125°C
    - 具备极高的温度耐受性和低电感设计
    应用领域:
    - 军事与航空航天设备
    - 工业控制
    - 医疗电子设备
    - 高可靠性电信系统

    2. 技术参数


    以下是该系列电容器的关键技术规格:
    | 参数 | 描述 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 10 pF 至 22 μF |
    | 容量精度 | ±5%,±10%,±20% |
    | 工作电压 | 6.3 V 至 250 V |
    | 尺寸 | EIA标准尺寸:0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | 端子镀层 | 锡铅镀层(最低含铅量5%) |
    | 介质等级 | X7R(温度稳定,适合旁路及去耦电路) |

    3. 产品特点和优势


    - 温度稳定性:X7R介质材料在-55°C至+125°C范围内表现出色,电容值的变化限制在±15%以内。
    - 可靠性:采用稳健的锡铅端接系统,提供卓越的长期性能。
    - 多功能性:多种封装尺寸和电压选择,满足不同应用需求。
    - 非极性设计:安装简便,减少错误率。

    4. 应用案例和使用建议


    KEMET Commercial "L"系列电容器广泛应用于需高度可靠性的场合。例如,在航空航天和军事通信系统中,这些电容器通常用于滤波、旁路和能量存储。建议用户在设计电路时充分考虑电容器的耐压能力和温度适应性,确保其在极端环境下的稳定性。
    对于高振动或高温环境的应用,可以采取额外的固定措施以防止电容器移动,并通过良好的散热设计来优化性能。

    5. 兼容性和支持


    KEMET提供多样化的包装选项(如带标记和未标记的卷带),并允许定制特殊规格的产品。此外,公司还提供详尽的技术支持服务,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    以下是一些常见的用户疑问及其解答:
    | 问题 | 解决方案 |

    | 容量变化超出预期 | 检查工作温度是否超出正常范围;重新校准测试设备 |
    | 短时间内绝缘电阻下降 | 可能存在潮湿问题,确保存储环境干燥 |
    | 电容器无法承受额定电压 | 确认实际工作电压不超过额定值 |

    7. 总结和推荐


    KEMET Commercial "L"系列表面贴装电容器凭借其卓越的温度稳定性和可靠性,成为许多高要求领域的理想选择。其丰富的规格选项和广泛的适用性使其成为工程设计的理想元件。如果您需要一款能够在恶劣环境下保持稳定性能的电容器,这款产品无疑是您的首选。因此,我们强烈推荐此系列产品给需要高可靠性的工程师和技术人员。
    以上内容基于KEMET官方技术手册整理而成,旨在为您提供全面的产品信息和技术指导。

C1206C474K5RAL7800参数

参数
电容值 470nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1206C474K5RAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C474K5RAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C474K5RAL7800 C1206C474K5RAL7800数据手册

C1206C474K5RAL7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
