首页  >  产品百科  >  C1206C153KCRAC7800

C1206C153KCRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 15nF ±10% X7R 500V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号:
供应商:
标准整包数: 0

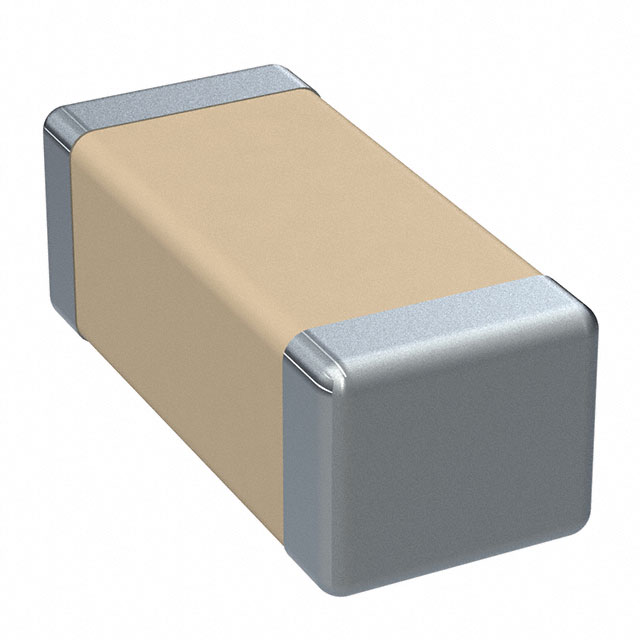

KEMET 陶瓷电容 C1206C153KCRAC7800

C1206C153KCRAC7800概述

    高压X7R多层陶瓷贴片电容器技术手册

    产品简介


    高压X7R多层陶瓷贴片电容器(SMD MLCCs)采用X7R介电材料,具备从−55°C到+125°C的工作温度范围。这些电容器属于EIA分类的II类材料,特别适合旁路和去耦应用,或在频率选择电路中使用,其中Q值和电容特性的稳定性不是关键因素。KEMET公司生产的这些电容器是全球设计工程师首选的高频率性能电介质之一。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 温度系数变化:在−55°C至+125°C范围内,电容变化在±15%以内
    - 直流击穿电压:对于电压等级小于1000V,为额定电压的150%;对于电压等级大于等于1000V,为额定电压的120%
    - 损耗因子(DF):最大限值为2.5%(25°C)
    - 绝缘电阻(IR):最小限值根据表中的EIA外壳尺寸确定
    - 电容值范围:10 pF至560 nF
    - 电容容差:±5%,±10%,±20%
    - 电压等级:500 VDC,630 VDC,1000 VDC,1500 VDC,2000 VDC,2500 VDC,3000 VDC

    产品特点和优势


    - 广泛的工作温度范围(−55°C至+125°C)
    - 领先的CV值
    - 在高频下的优异表现
    - 符合RoHS和REACH标准
    - 多种规格尺寸:EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 和2225
    - 低ESR和ESL
    - 可用作非极性装置,安装简便
    - 汽车级(AEC-Q200)可用

    应用案例和使用建议


    典型应用包括开关电源输入滤波器、谐振器、储罐电路、钳位电路、输出滤波器、高电压耦合和DC隔离、照明镇流器、电压倍增电路、DC/DC转换器和Ćuk转换器中的耦合电容器。例如,在照明镇流器中,这类电容器可有效过滤掉交流电源中的噪声,提高灯管的稳定性。
    使用建议:
    - 在高压环境下使用时,可能需要保护涂层来防止外部表面电弧。
    - 对于交流线路滤波或脉冲应用不推荐使用X7R介电材料。

    兼容性和支持


    这些电容器支持多种封装选项,如散装袋、7英寸和13英寸卷盘。此外,KEMET提供汽车级产品,符合AEC-Q200认证要求,确保产品在汽车相关领域的可靠性和安全性。

    常见问题与解决方案


    1. Q:如何确保测量结果的准确性?
    A:确保测量时设定的电压水平保持恒定。使用HP4284和Agilent E4980等仪器时,启用自动电平控制(ALC)功能。
    2. Q:电容器在高温下使用寿命是否会受到影响?
    A:在高温环境下,电容器的绝缘电阻可能会下降,具体参数参考表中的高温寿命测试结果。

    总结和推荐


    综上所述,KEMET的高压X7R多层陶瓷贴片电容器具有广泛的温度范围、优良的电容稳定性和高可靠性。它们适用于多种高电压应用场合,包括电源管理、电信设备、工业和医疗设备以及汽车行业。鉴于其出色的性能和广泛的应用范围,我们强烈推荐在设计高性能电子设备时使用此产品。

C1206C153KCRAC7800参数

参数
电容值 15nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C1206C153KCRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C153KCRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C153KCRAC7800 C1206C153KCRAC7800数据手册

C1206C153KCRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
