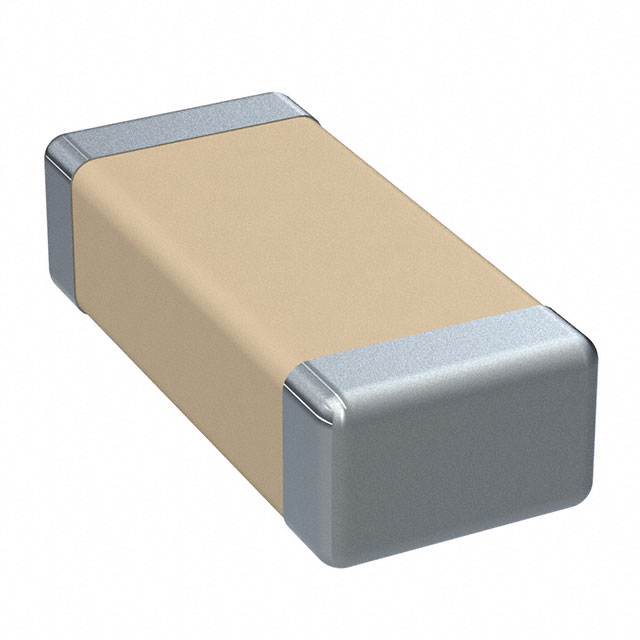

C1206C224K5RAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 220nF ±10% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1206C224K5RAL7800

C1206C224K5RAL7800概述


    产品简介


    KEMET公司推出的“L”系列商用表面贴装多层陶瓷电容器(SMD MLCC)具有锡铅镀层,采用X7R介电材料,适用于需要高可靠性的关键应用场合。这类电容器支持从6.3V到250V的直流电压范围,并提供多种尺寸选项,适合广泛的应用领域,特别是军事、航空航天及工业领域。

    技术参数


    | 参数 | 值 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 10 pF 至 22 µF |
    | 容量公差 | ±5%, ±10%, ±20% |
    | 电压等级 | 6.3V, 10V, 16V, 25V, 50V, 100V, 200V, 250V |
    | 尺寸规格 | EIA 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | 特性 | 非极化设计,耐高温稳定,高绝缘电阻 |

    产品特点和优势


    KEMET的这款电容器以其优异的温度稳定性、广泛的电压和容量选择以及可靠的焊接端接系统著称。此外,它还具备非极化的特点,减少了安装过程中的复杂性。SnPb镀层确保了连接的持久性和可靠性,特别适合需要长期稳定性能的应用环境。

    应用案例和使用建议


    典型应用场景包括军用设备、航空电子设备以及其他对可靠性要求极高的领域。对于需要精确控制电路的场合,例如滤波、耦合或去耦电路的设计,此款电容器尤为适用。建议在设计时考虑最佳的工作条件以最大化其性能表现,并确保良好的热管理和适当的电路布局。

    兼容性和支持


    尽管该产品不符合RoHS标准(因含铅),但KEMET提供了多种其他符合RoHS标准的产品线作为替代方案。客户可以通过联系制造商获取详细的技术支持和服务保障。

    常见问题与解决方案


    1. 问:如何确定正确的容量和电压组合?
    - 答:根据具体应用需求选择合适的容量值和电压等级,确保所选电容器满足工作电压的安全裕度。

    2. 问:如果发现电容器老化现象怎么办?
    - 答:定期检查电容器状态,必要时更换老化的部件;遵循正确的存储和操作规程可延长使用寿命。
    3. 问:怎样测试绝缘电阻?
    - 答:按照指定条件施加额定电压并测量至少120秒后记录读数;将所得值除以微法拉单位下的容量即可得到结果。

    总结和推荐


    综上所述,KEMET的这款X7R系列表面贴装多层陶瓷电容器凭借其卓越的技术指标、广泛的适用性和强大的市场竞争力,在高可靠性需求场景下展现出色的表现。对于寻求高性能、长寿命解决方案的专业人士而言,这无疑是一款值得信赖的选择。因此,我们强烈推荐将其纳入您的设计之中。

C1206C224K5RAL7800参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C224K5RAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C224K5RAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C224K5RAL7800 C1206C224K5RAL7800数据手册
