C0603X124K5RACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 120nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2904959
供应商: 海外现货
标准整包数: 10

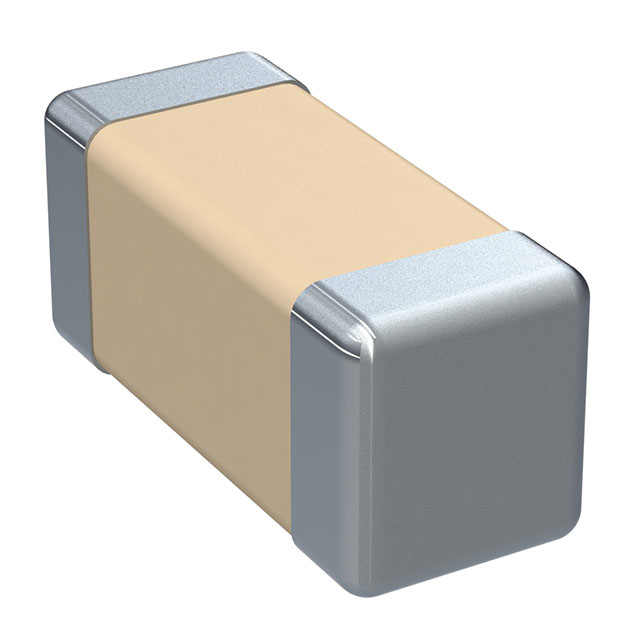

KEMET 陶瓷电容 C0603X124K5RACTU

C0603X124K5RACTU概述


    产品简介


    KEMET Flexible Termination (FT-CAP) 多层陶瓷电容器
    KEMET的Flexible Termination (FT-CAP)多层陶瓷电容器采用X7R介电材料,配备独特的柔性终端系统,与标准终端材料集成。这种创新设计通过在KEMET标准终端系统中引入导电银环氧树脂,以保持终端强度、可焊性和电气性能的同时,赋予电容器柔韧性。这款电容器特别针对MLCC的主要失效模式——弯曲裂缝进行了优化,这些裂缝通常由电路板的弯曲和热循环过程产生的拉伸和剪切应力引起。FT-CAP技术有效抑制了电路板应力向刚性陶瓷体的传递,从而减少了可能导致低IR值或短路故障的弯曲裂缝。
    FT-CAP系列是KEMET提供的一个完整的产品线,结合了Open Mode、Floating Electrode (FE-CAP)、Floating Electrode with Flexible Termination (FF-CAP) 和KEMET Power Solutions (KPS) 系列,提供了全面的弯曲缓解解决方案。此外,FT-CAP系列产品还符合RoHS和REACH标准,适用于各种温度和电压要求的应用。

    技术参数


    - 工作温度范围:-55°C 至 +125°C
    - 容差:±5%,±10%,±20%
    - 额定电压:6.3 V至250 V
    - 电容范围:180 pF 至 22 μF
    - 工作环境:-55°C 至 +125°C,最高可达250%的额定电压
    - 其他特性:高耐压能力(可达250%额定电压)、出色的可焊性和抗环境变化能力

    产品特点和优势


    - 卓越的弯曲性能:最高可达5毫米的弯曲能力,适合于需要承受反复弯曲应力的应用
    - 优异的电气性能:容差小,确保稳定的电气性能
    - 高可靠性:经过严格测试,满足严格的工业标准
    - 适用性广泛:适用于从消费电子到航空航天的各种行业

    应用案例和使用建议


    - 典型应用:电池连接电路、关键安全电路、汽车电池线、未熔断电路的滤波
    - 具体应用:电路板上的电源输入侧滤波、高电流应用、不能熔断的电路
    - 使用建议:在高电流应用中,注意保证良好的散热条件;在低温环境中使用时,应选择具有较高耐压能力的产品

    兼容性和支持


    - 兼容性:与其他KEMET电容器和相关产品兼容,如FE-CAP和FF-CAP系列
    - 支持和服务:KEMET提供全面的技术支持和售后服务,包括产品安装指南和技术咨询

    常见问题与解决方案


    - 问题1:电容器工作时发热严重
    - 解决方案:检查散热措施是否足够,增加散热片或降低电流负载
    - 问题2:电容器出现开路现象
    - 解决方案:检查焊接质量和接线方式,确保焊接牢固且无误

    总结和推荐


    KEMET的FT-CAP多层陶瓷电容器以其出色的弯曲性能、高可靠性及广泛的应用范围,在市场上具备显著的竞争优势。无论是对温度稳定性有严格要求的应用还是需要处理复杂应力环境的应用,FT-CAP都能胜任。因此,我们强烈推荐使用这款电容器,尤其对于需要高度可靠性的应用场景。

C0603X124K5RACTU参数

参数
电容值 120nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

C0603X124K5RACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603X124K5RACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603X124K5RACTU C0603X124K5RACTU数据手册
