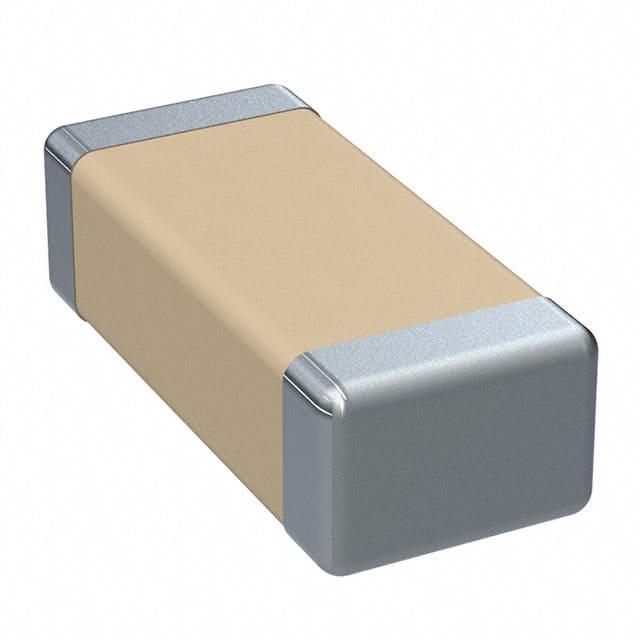

C1206F225K4RACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2.2μF ±10% X7R 16V 1206 贴片安装 3.2mm*1.6mm*900μm
供应商型号: 2905873
供应商: 海外现货
标准整包数: 10
KEMET 陶瓷电容 C1206F225K4RACAUTO

C1206F225K4RACAUTO概述


    产品简介


    KEMET的陶瓷开模式电容器采用X7R介电材料制成,专为减少板应力弯曲(board stress flex)情况下低绝缘电阻(IR)或短路故障的概率而设计,从而降低潜在的灾难性失效风险。这种开模式电容器可能在承受机械应力时导致电容值下降,但短路的可能性较小,因为裂纹通常不会在器件的“活动区域”内传播。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C至+125°C |
    | 温度变化率(TCC) | ±15% |
    | 老化速率 | 最大3.0%/十年 |
    | 击穿电压(DWV) | 额定电压的250% |
    | 失效率 | 设计可靠度高 |
    | 最小绝缘电阻(IR) | 参见绝缘电阻限值表 |
    | 电容范围 | 1,000 pF至6.8 µF |
    | 容量公差 | ±5%,±10%,±20% |
    | 电压等级 | 16 VDC, 25 VDC, 50 VDC, 100 VDC, 200 VDC |
    | 终端镀层 | 纯锡、铅锡合金 |
    | 应用尺寸 | EIA 0805, 1206, 1210, 1812 |

    产品特点和优势


    - 开模式设计:有效防止低绝缘电阻和短路,显著提高可靠性。
    - 宽温范围:工作温度范围广泛,适用于各种极端环境。
    - 抗机械应力:提供柔性终端技术,有效缓解板应力,防止机械损坏。
    - 无极性:安装简便,无需考虑方向问题。
    - 兼容性:支持多种电容值和电压等级,适用于各类电路设计。
    - 高质量标准:符合RoHS、REACH标准,确保环保合规。

    应用案例和使用建议


    开模式电容器特别适用于汽车电路和电源管理系统的输入输出滤波。在汽车电池连接部分和42V系统转换过程中,这些电容器可以有效地过滤原始功率输入,确保稳定性和安全性。
    使用建议:
    - 在高温、高机械应力环境下使用时,应优先选择带有柔性终端技术的产品。
    - 注意避免过高的温度波动,以减缓电容老化速度。
    - 定期检测绝缘电阻,确保其处于正常范围内。

    兼容性和支持


    开模式电容器支持多种终端镀层和封装选项,适用于不同应用场景。KEMET公司提供详尽的技术支持和维护服务,确保用户能够充分利用产品的全部功能和优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 绝缘电阻低 | 检查焊接质量,确认终端镀层完好。 |
    | 电容值下降 | 检查工作环境温度和湿度,避免过高温度波动。 |
    | 无法正确焊接 | 确认焊接温度和时间,检查焊接设备设置。|

    总结和推荐


    综上所述,KEMET的陶瓷开模式电容器凭借其优越的耐温性能、可靠的开模式设计和先进的柔性终端技术,非常适合应用于高温和高机械应力环境中。尽管成本相对较高,但在关键应用场合下,其带来的可靠性和安全性是无可替代的。因此,我们强烈推荐使用这款电容器,特别是在汽车电子和工业控制系统中。

C1206F225K4RACAUTO参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 3.2mm*1.6mm*900μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1206F225K4RACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206F225K4RACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206F225K4RACAUTO C1206F225K4RACAUTO数据手册

C1206F225K4RACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
