C1206C475J8NACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7μF ±5% X8L 10V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 2575960
供应商: 海外现货
标准整包数: 10

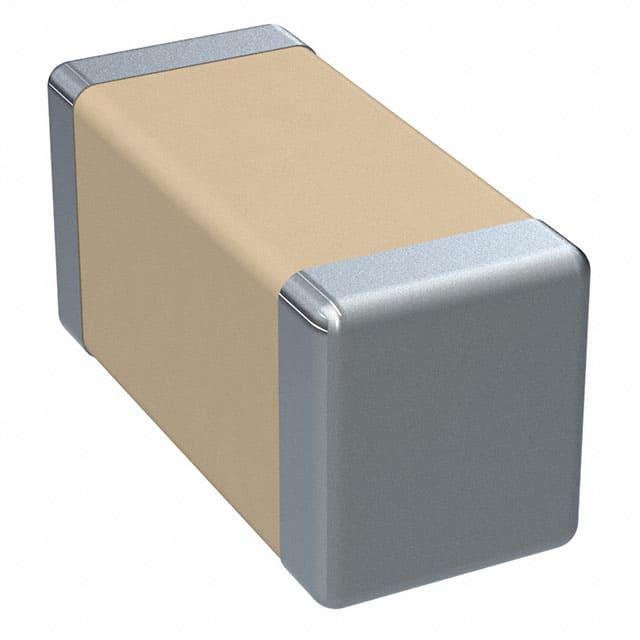

KEMET 陶瓷电容 C1206C475J8NACTU

C1206C475J8NACTU概述

    高温陶瓷电容器X8L技术手册概述

    产品简介


    KEMET公司的X8L系列陶瓷电容器属于“通用高温”电容器,特别适用于需要承受极端温度条件的应用。这些电容器是固定式的,适合用于高达150°C的工作温度下的旁路和去耦电路,或是频率区分电路,其中对电容的稳定性和Q值没有严格要求。由于其出色的耐热性,X8L电容器在汽车电路和其他高温应用中得到广泛使用。

    技术参数


    - 工作温度范围:-55°C至+150°C
    - 额定电压:10VDC至50VDC
    - 电容变化:-55°C到+125°C时,电容变化限于±15%;+125°C到+150°C时,电容变化限于+15%,-40%
    - 老化率:最大3.0%/十小时
    - 介电强度:额定电压的250%
    - 介质损耗因数:最大3.5%(≤16V),最大2.5%(≥25V)
    - 绝缘电阻:最小值为500兆欧·微法或10千兆欧(120±5秒内,在25°C条件下)

    产品特点和优势


    1. 宽广的工作温度范围:可在-55°C到+150°C之间稳定工作。
    2. 无铅且符合RoHS及REACH标准。
    3. 多种封装尺寸:提供EIA 0402、0603、0805、1206和1210尺寸。
    4. 高可靠性:符合AEC-Q200标准,适用于汽车级应用。
    5. 柔性终端技术:有效防止由于板弯曲和热循环导致的机械应力,减少开裂风险。
    6. 非极性设计:减少了安装的复杂性。

    应用案例和使用建议


    X8L电容器广泛应用于以下场景:
    - 地下石油勘探设备
    - 汽车引擎舱内
    - 军事和航空航天设备
    对于高温环境的应用,确保选择合适的工作电压和电容值以匹配具体的设计需求。对于长时间暴露在极端温度下的应用,定期进行测试和维护以确保其性能稳定。

    兼容性和支持


    - X8L电容器与现有电子元件具有良好的兼容性,适用于各种SMT焊接工艺。
    - KEMET公司提供了详细的技术支持,包括PCN(产品变更通知)和PPAP(生产件批准程序)。

    常见问题与解决方案


    1. 安装过程中出现短路或低IR情况
    - 解决方案:检查安装过程,确保正确使用柔性终端技术,并按照制造商的建议进行操作。
    2. 电容器在极端温度下表现不佳
    - 解决方案:选择适当的封装尺寸和电容值,并在极端环境下进行长期监控。

    总结和推荐


    KEMET的X8L系列陶瓷电容器是一款高性能、可靠性和耐久性均优秀的电子元件。其广泛的工作温度范围、无铅环保特性和优异的耐热性能使其成为各种高要求应用场景的理想选择。我们强烈推荐此产品给那些需要在高温环境下工作的工程师和设计师。
    综上所述,KEMET的X8L电容器凭借其出色的温度稳定性、可靠性和广泛的适用性,在众多应用场景中展现出色的表现。无论是工业制造还是消费电子产品,X8L电容器都是不可或缺的选择。

C1206C475J8NACTU参数

参数
电容值 4.7μF
容差 ±5%
温度系数 X8L
额定电压 10V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C475J8NACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C475J8NACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C475J8NACTU C1206C475J8NACTU数据手册

C1206C475J8NACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
