C330C103G1G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±2% C0G(NP0) 100V 通孔安装 7.11mm*4.07mm*9.14mm
供应商型号: 80-C330C103G1G
供应商: Mouser
标准整包数: 1

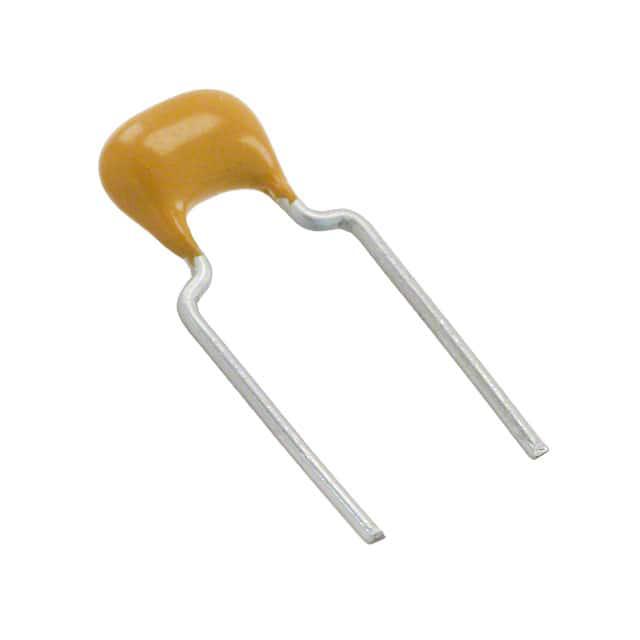

KEMET 陶瓷电容 C330C103G1G5TA

C330C103G1G5TA概述

    # KEMET Goldmax C0G 系列径向引线多层陶瓷电容器技术手册

    产品简介


    基本介绍
    KEMET Goldmax 系列径向引线多层陶瓷电容器(C0G 介质)以其卓越的温度稳定性和高可靠性著称,适合应用于需要极高精度和稳定性的电路中。该系列产品在 −55°C 至 +125°C 的宽温度范围内均表现出极低的温度漂移(≤ ±30 ppm/°C),非常适合需要精确频率控制和稳定性能的应用场景。
    主要功能与应用领域
    - 主要功能:无极性设计,支持宽温范围内的电压稳定性,具有极低的 ESR 和 ESL 特性,能够满足高电流脉冲应用需求。
    - 应用领域:
    - 关键定时电路
    - 调谐电路
    - 高速数据通信
    - 电源滤波
    - 暂态电压抑制
    - 堵塞和储能电路

    技术参数


    | 参数 | 规格说明 |

    | 额定电压范围 | 25 VDC 至 250 VDC |
    | 温度变化系数 | ±30 ppm/°C |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电容范围 | 1 pF 至 0.47 µF |
    | 容差 | ±0.5 pF、±1%、±2%、±5%、±10% |
    | 绝缘电阻 | ≥1,000 MΩ·μF 或 ≥100 GΩ |
    | 老化率 | 最大 0% |
    | 耐压测试 | 250% 额定电压 |

    产品特点和优势


    独特功能
    - 高稳定性:采用 EIA Class I 稳定性材料(C0G),温度变化对电容的影响极小。
    - 无极性设计:减少了安装时的复杂性。
    - 高可靠性:符合 RoHS 和 REACH 标准,且通过 UL 94V-0 火焰测试。
    市场竞争力
    Goldmax 系列产品凭借其卓越的温度稳定性、长寿命和高可靠性,成为精密电路和关键应用的理想选择,特别适用于那些对精度要求较高的场合。

    应用案例和使用建议


    典型应用案例
    1. 射频和微波电路:用于滤波和匹配网络。
    2. 医疗设备:确保在人体接触应用中信号传输的稳定性。
    3. 工业自动化:用于高电流脉冲处理的电路。
    使用建议
    - 在高频电路中,合理选择电容值以减少寄生效应。
    - 在高温环境中使用时,应确保电路设计留有足够的余量以适应温度漂移。
    - 对于需要高脉冲电流的场景,选择合适的电压等级以避免击穿风险。

    兼容性和支持


    兼容性
    Goldmax 系列电容器可与多种主流 PCB 工艺兼容,同时支持各种标准的引脚间距(0.100", 0.200", 0.250", 0.400")。对于特殊需求,可以定制不同长度和直径的引线。
    支持信息
    KEMET 提供详尽的技术文档和产品认证,同时通过全球技术支持团队为客户提供专业服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏离标称值 | 检查工作温度和实际电压是否超出额定范围 |
    | 长期使用容量衰减 | 确保使用环境满足产品规范要求 |
    | 焊接后出现空焊现象 | 确认焊接工艺是否正确 |

    总结和推荐


    综合评估
    KEMET Goldmax 系列径向引线多层陶瓷电容器凭借其优异的温度稳定性、可靠性和广泛的适用性,在众多应用领域中表现卓越。它尤其适合需要高精度和稳定性的场景。
    推荐结论
    强烈推荐使用 KEMET Goldmax 系列电容器,特别是对于对温度漂移敏感的高频电路和关键应用。产品质量和制造商支持使得这款产品成为许多工程师的首选。

C330C103G1G5TA参数

参数
电容值 10nF
容差 ±2%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 7.11mm*4.07mm*9.14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

C330C103G1G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C330C103G1G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C330C103G1G5TA C330C103G1G5TA数据手册

C330C103G1G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
