CBR04C508B5GACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 0.5pF ±0.1pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 4552073
供应商: 海外现货
标准整包数: 10

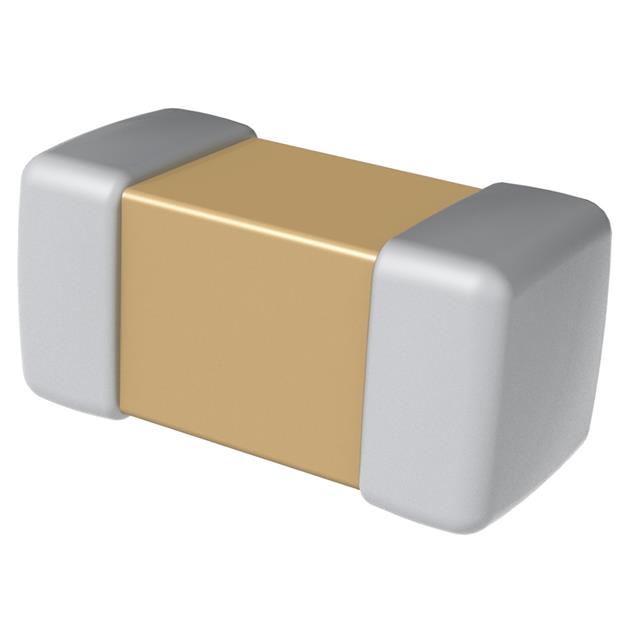

KEMET 陶瓷电容 CBR04C508B5GACAUTO

CBR04C508B5GACAUTO概述

    高频汽车用陶瓷电容器:KEMET HiQ CBR 系列

    产品简介


    KEMET HiQ CBR 汽车用射频(RF)陶瓷电容器系列专为高频率应用设计,特别适用于汽车行业的严苛环境。这些电容器采用铜电极基金属电极(BME)系统,提供超低ESR(等效串联电阻)和高Q值,在甚高频(VHF)、超高频(UHF)和微波频率范围内表现出色。它们具有广泛的用途,如V2X通信、安全系统、动力传动系统及汽车通信系统中的旁路、耦合、滤波、阻抗匹配和直流隔离。

    技术参数


    - 工作温度范围:−55°C至+125°C
    - 频率范围:1 MHz 至 50 GHz
    - 直流电压额定值:50 V
    - 电容范围:0.1 pF 至 100 pF
    - 电容公差:±0.05 pF、±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2% 和 ±5%
    - 电容变化率:与时间和电压无关,且温度变化引起的电容变化极小
    - 表面处理:100%纯雾锡电镀,确保出色的焊锡性
    - 外形尺寸:0402 和 0603(英寸)
    - 铅(Pb)自由:符合RoHS和REACH标准
    - 认证:通过AEC-Q200标准认证

    产品特点和优势


    KEMET HiQ CBR 系列的显著特点是其出色的电性能和稳定性。这些电容器拥有超低ESR和高Q值,适用于需要高电流传输的应用。同时,其电容变化对时间和温度几乎无影响,保证了在极端条件下的可靠性和长期稳定性。此外,这些电容器在高频率范围内的表现优异,可以满足现代汽车电子系统的复杂需求。

    应用案例和使用建议


    这些电容器广泛应用于汽车领域的多种关键系统,如V2X通信系统、安全系统、动力传动系统及汽车通信系统。例如,在V2X通信中,这些电容器可以提高信号质量和传输效率。为了更好地利用这些电容器,用户应确保焊接过程中的温度和时间控制得当,避免过热导致性能下降。建议在装配过程中采用推荐的回流焊工艺,并参考制造商提供的焊接曲线进行设置。

    兼容性和支持


    这些电容器与各种自动贴装设备兼容,支持7"和13"纸带包装,符合EIA标准。KEMET提供详尽的技术支持和售后服务,包括生产零件批准过程(PPAP)和产品变更通知(PCN)。对于有特殊需求的客户,可以通过提交顾客源控制图纸(SCD)或规范获得进一步的支持。

    常见问题与解决方案


    - 问题:电容器焊接时出现虚焊现象。
    - 解决方案:确保预热时间和温度设置正确,遵循推荐的回流焊曲线。
    - 问题:电容变化过大。
    - 解决方案:检查焊接环境温度和湿度,确保不超过制造商建议的极限值。
    - 问题:电容器在高温环境下工作不稳定。
    - 解决方案:选择更高温度等级的产品或增加散热措施。

    总结和推荐


    KEMET HiQ CBR 汽车用射频陶瓷电容器凭借其卓越的性能和可靠性,在汽车电子领域具有很高的市场竞争力。无论是对于研发人员还是采购工程师,这些电容器都是高性能、高稳定性的理想选择。强烈推荐在需要高频率、宽温范围和高可靠性的应用场合使用。

CBR04C508B5GACAUTO参数

参数
电容值 0.5pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CBR04C508B5GACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。
