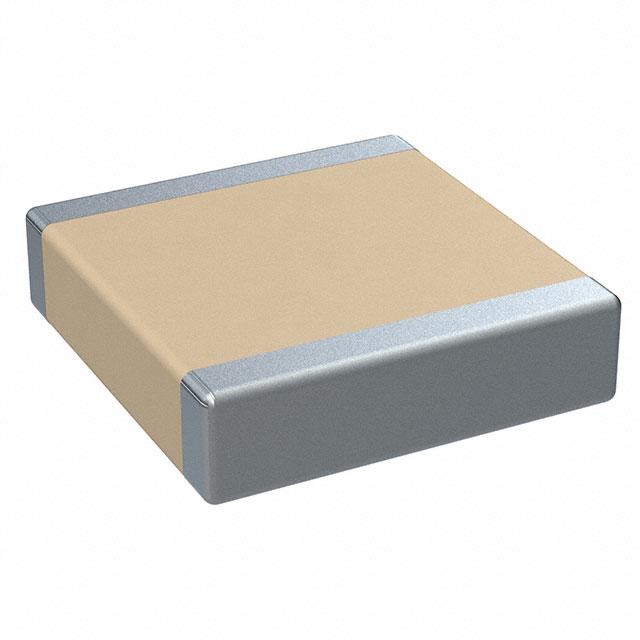

C3040H104JCGACT050

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±5% C0G(NP0) 500V 3040 贴片安装 7.6mm(长度)*10.2mm(宽度)
供应商型号: 399-13516-2-ND
供应商: Digi-Key
标准整包数: 50
KEMET 陶瓷电容 C3040H104JCGACT050

C3040H104JCGACT050概述

    高温高压多层陶瓷电容器(HV-HT系列)技术手册

    产品简介


    KEMET公司的高温高压(HV-HT)系列表面贴装C0G多层陶瓷电容器(MLCC)是专为在极端温度环境下工作的电路设计的高性能产品。该系列电容器采用坚固且独特的基体金属电极(BME)介电系统,能够在最高达200°C的环境中稳定运行,适用于油井勘探、汽车发动机舱及航空电子设备等严苛工业环境。这些电容器不仅能在高电压和高温下保持稳定的性能,还具有出色的破裂电压表现,确保客户现场应用的高良率。

    技术参数


    - 封装尺寸:0805、1206、1210、1808、1812、1825、2220、2225、2824、3040、3640、4540
    - 额定电压范围:500V、630V、1KV、1.5KV、2KV
    - 电容范围:1 pF至0.150 μF
    - 电容精度:±0.10 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10%、±20%
    - 工作温度范围:-55°C至+200°C
    - 耐压性能:在<1000V的额定电压下,能承受150%的瞬时过电压;在≥1000V的额定电压下,能承受120%的瞬时过电压
    - 介质损耗因子(DF):最大限值为0.1%
    - 绝缘电阻(IR):最低限值为1000兆欧微法或100 GΩ
    - 温度漂移系数:≤±30 ppm/°C(-55°C至+200°C)

    产品特点和优势


    - 宽工作温度范围:HV-HT系列电容器可在极端的-55°C至+200°C温度范围内稳定工作,适应多种恶劣环境。
    - 无铅无卤材料:RoHS和REACH认证,环保合规。
    - 高可靠性:无极性设计,避免安装错误;出色的热稳定性、低ESR和ESL。
    - 高可靠性寿命:具备高绝缘电阻和低损耗因子,保证长期稳定的性能表现。
    - 多样化的封装选项:提供多种不同的封装尺寸和包装方式,满足不同客户的需求。

    应用案例和使用建议


    - 典型应用:HV-HT系列电容器适用于需要高精度和高稳定性的电路,如精密定时电路、调谐电路、高电流开关电源滤波器、高电压耦合电路等。
    - 使用建议:
    - 在选择电容器时,根据实际应用需求选择合适的封装尺寸和额定电压。
    - 确保电路设计中考虑到电容器的额定工作电压和环境温度的影响,以防止过压损坏。
    - 建议在焊接过程中控制好温度和时间,避免电容器因过热而失效。

    兼容性和支持


    - 兼容性:KEMET HV-HT系列电容器与标准表面贴装设备(SMT)完全兼容,易于集成到现有的电路设计中。
    - 支持和维护:KEMET公司提供详尽的技术文档和应用指南,可联系技术支持获取更多帮助。此外,还提供标准的批量供应和定制服务。

    常见问题与解决方案


    - 问题一:如何正确识别电容器的电容代码?
    - 解决方案:电容代码通常由三个数字组成,前两位表示有效数字,第三位表示零的数量。例如,102代表1000 pF(1 nF)。
    - 问题二:电容器如何存放以避免潮湿影响?
    - 解决方案:建议存放在干燥的环境中,如果可能的话,可以使用干燥剂或氮气填充袋进行包装。避免长时间暴露在潮湿空气中,以防受潮损坏。
    - 问题三:如何判断电容器是否已经失效?
    - 解决方案:通过万用表测量其电容值和介质损耗因子(DF),若与规格表中的数值相差较大,则可能存在故障。必要时可进行电气测试。

    总结和推荐


    综上所述,KEMET的HV-HT系列多层陶瓷电容器是一款卓越的产品,具有出色的温度稳定性和高可靠性,适合应用于严苛的工作环境。尽管价格较高,但考虑到其在长期使用中的优越性能和高良率,仍然是值得推荐的选择。对于需要高性能和稳定性的应用场合,这款电容器无疑是最佳选择。

C3040H104JCGACT050参数

参数
电容值 100nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 7.6mm(长度)*10.2mm(宽度)
通用封装 3040
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C3040H104JCGACT050厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C3040H104JCGACT050数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C3040H104JCGACT050 C3040H104JCGACT050数据手册

C3040H104JCGACT050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 16.7775 ¥ 140.4066
100+ $ 15.9964 ¥ 133.8703
库存: 100
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 7020.33
直接购买
加入购物车
