C330C683M1R5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 68nF ±20% X7R 100V 通孔安装
供应商型号: 80-C330C683M1R
供应商: Mouser
标准整包数: 1

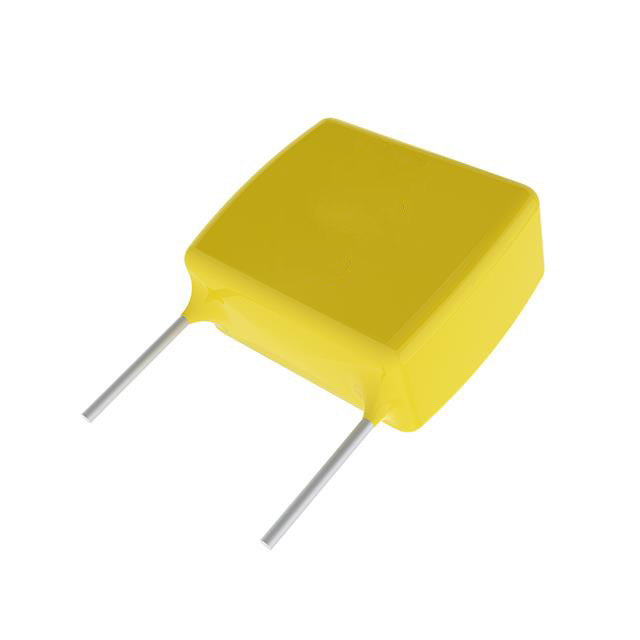

KEMET 陶瓷电容 C330C683M1R5TA

C330C683M1R5TA概述

    # 高质量文章:金质镀层径向引脚陶瓷电容器(Goldmax)

    1. 产品简介


    KEMET Electronics Corporation 推出的 Goldmax 系列多层陶瓷电容器是一款适用于广泛工业应用的高性能产品。其采用 X7R 介质材料,具有极高的温度稳定性和可靠性。该系列产品通过了严格的 RoHS 和 REACH 标准认证,特别适合对环境友好的设计需求。Goldmax 的独特之处在于其镀膜处理和径向引脚配置,使其能够在极端条件下保持优异的电气性能。
    主要特点:
    - 介质材料:X7R 温度稳定电介质,具备卓越的容值稳定性。
    - 引脚类型:径向引脚设计,提供多种间距选项(0.100", 0.200", 0.250")。
    - 工作温度范围:-55°C 至 +125°C,适用广泛的工业环境。
    - 封装形式:采用三防涂层保护,增强耐用性。

    应用领域:
    Goldmax 系列电容器广泛应用于消费电子、汽车电子、医疗设备及工业控制等领域。具体应用包括旁路、去耦、滤波及瞬态电压抑制等。

    2. 技术参数


    | 参数项 | 规格 |

    | 工作电压范围 | 25V 至 250V |
    | 电容范围 | 100pF 至 10μF |
    | 容差等级 | ±5%,±10%,±20% |
    | 最大工作温度 | +125°C |
    | 最小工作温度 | -55°C |
    | 引脚间距 | 0.100", 0.200", 0.250" |
    | 额定寿命测试 | 在 125°C 条件下运行超 2000 小时 |
    此外,该电容器还符合 UL 94V-0 的阻燃标准,确保其在高风险环境下的安全性能。

    3. 产品特点和优势


    Goldmax 系列产品的一大优势是其优异的环境适应能力。其三防涂层可以有效防止湿气、腐蚀和其他恶劣条件的影响,确保长期稳定的性能表现。同时,X7R 电介质提供了优秀的温度稳定性,使得电容器在不同温度环境下仍能保持较高的容值精度(仅允许 ±15% 变化)。此外,非极性设计减少了安装复杂性,进一步提升了易用性。
    另一个显著特点是其高容量覆盖范围和宽泛的工作电压选择,满足多样化的设计需求。这些特性结合在一起,使 Goldmax 成为市场上同类产品中的佼佼者。

    4. 应用案例和使用建议


    Goldmax 系列电容器因其出色的性能和可靠性,被广泛用于多种典型电路设计。例如,在电源管理系统中,这些电容器能够有效地进行旁路和去耦操作,以确保系统的稳定性。在汽车电子中,它们常用于抑制瞬间电压波动,保护敏感组件免受损害。
    为了获得最佳性能,建议在设计时充分考虑电容器的额定电压和温度范围,避免过度压降或过热情况的发生。另外,注意安装方向,确保三防涂层朝外,以达到最佳保护效果。

    5. 兼容性和支持


    Goldmax 系列产品与多种工业标准接口兼容,可轻松集成到现有设计中。KEMET 提供了详尽的技术文档和全面的支持服务,包括样品申请、定制化生产和快速交付。
    对于特殊需求,如 SnPb 涂层请求,客户可通过 KEMET 官方渠道进行定制,确保产品的高度适配性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效,怀疑过压问题 | 确认工作电压是否超过额定值,必要时更换高耐压型号。 |
    | 出现高频噪声干扰 | 检查电容器的等效串联电阻(ESR),选择低 ESR 型号。 |
    | 环境温升导致性能下降 | 确保散热良好,增加外部冷却措施,减少功耗。 |

    7. 总结和推荐


    综上所述,KEMET Goldmax 多层陶瓷电容器以其优异的性能和可靠性成为市场上不可或缺的选择。无论是从温度稳定性、工作环境适应性还是兼容性来看,这款产品都表现出色。尤其适合需要高性能、高可靠性的工业和消费类电子产品。
    因此,强烈推荐使用 KEMET Goldmax 系列电容器作为您的项目核心元件。它不仅能提升整体性能,还能大幅简化设计过程并降低维护成本。

C330C683M1R5TA参数

参数
电容值 68nF
容差 ±20%
温度系数 X7R
额定电压 100V
7.11mm(Max)
9.14mm(Max)
安装方式 通孔安装
包装方式 散装

C330C683M1R5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C330C683M1R5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C330C683M1R5TA C330C683M1R5TA数据手册

C330C683M1R5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
