C1812C105MAR2C7186

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1μF ±20% X7R 250V 贴片安装 5mm*3.5mm*5mm
供应商型号: 80-C1812C105MAR2CTU
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1812C105MAR2C7186

C1812C105MAR2C7186概述

    # 高质量电子元器件技术文章

    产品简介

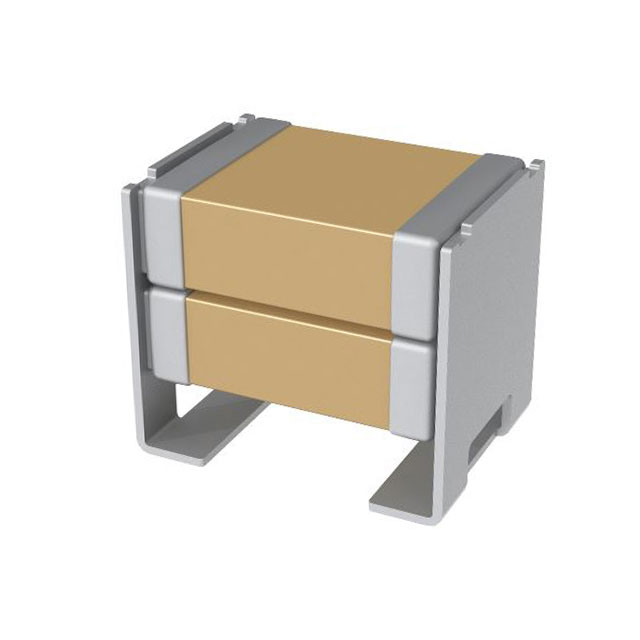

    KEMET Power Solutions (KPS) 商业系列堆叠电容器采用专有的引线框技术,将一个或两个多层陶瓷芯片电容器垂直堆叠在一个紧凑型表面贴装封装内。通过这种设计,KPS 系列电容器不仅具有卓越的机械隔离能力,还能有效降低热应力对电路板的影响。同时,它能够减少因施加偏置电压而可能产生的听觉噪声(微音效应)。两芯片堆叠设计在相同或更小的设计脚印下提供高达传统表面贴装MLCC两倍的电容值,适用于要求更高电容密度的应用场合。此系列产品基于 X7R 介质,符合无铅回流焊接工艺标准,环保且RoHS合规。
    主要应用领域
    - 光伏逆变器和平滑滤波电路
    - DC/DC 转换器及电源输入输出滤波器
    - 噪声抑制电路(如压电和机械)
    - 直接电池或电源连接的电路
    - 关键及安全相关电路
    - 温度循环或高弯曲板应用

    技术参数


    以下是 KPS 系列 X7R 介质电容器的技术规格表:
    | 参数名称 | 描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量变化(±15%) | 在 -55°C 至 +125°C 温度范围内变化限制 |
    | 最大老化率 | 每十年 3% |
    | 击穿电压 | 额定电压的 250% |
    | 失效率等级 | 符合商业级要求 |
    | 包装形式 | 7" 或 13" 胶带盘 |
    | 引脚材料 | 无铅环保镀锡 |
    电气特性
    | 额定电压 (VDC) | 电容值(µF) |

    | 10 | 0.1 - 10 |
    | 16 | 0.22 - 22 |
    | 25 | 0.47 - 47 |
    | 50 | 1.0 - 100 |
    | 100 | 2.2 - 47 |
    | 250 | 10 - 47 |

    产品特点和优势


    KPS 系列电容器拥有诸多优势,使其在市场上脱颖而出:
    1. 广泛的温度适应性:能够在极端环境下保持稳定的性能表现。
    2. 增强的机械稳定性:通过先进的引线框技术减少机械应力影响。
    3. 更高的电容密度:单个封装内提供双倍电容值。
    4. 低阻抗与低ESL设计:提升高频响应能力。
    5. 环保材料:完全符合 RoHS 和 REACH 标准。
    6. 高可靠性:具备优良的热循环耐久性和高振动抗性。
    应用案例与使用建议
    KPS 系列电容器被广泛应用于工业控制、电信设备、汽车电子等领域。例如,在汽车电子领域,KPS 可用于车载娱乐系统和动力管理系统中以应对复杂的电磁干扰环境。为了确保最佳性能,建议:
    - 严格按照推荐的焊接曲线进行回流焊接。
    - 避免长时间暴露于高温环境。
    - 在组装完成后让组件自然冷却至室温。

    兼容性和支持


    KPS 系列产品支持主流电子设计平台,并且可以轻松集成到现有的电路布局中。制造商提供了详尽的技术文档和支持服务,包括在线社区论坛和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现异常噪音 | 检查是否正确接地并调整安装角度 |
    | 容量漂移超出预期 | 确保符合特定环境条件操作 |

    总结和推荐


    综上所述,KEMET Power Solutions (KPS) 系列 X7R 介质堆叠电容器凭借其出色的性能参数、创新的结构设计以及环保特性,在多个行业中表现出色。如果您正在寻找一款高效能、低成本且易于集成的解决方案,则这款产品无疑是一个极佳的选择。强烈推荐给需要高性能电容器的专业人士和企业用户。

C1812C105MAR2C7186参数

参数
电容值 1μF
容差 ±20%
温度系数 X7R
额定电压 250V
长*宽*高 5mm*3.5mm*5mm
安装方式 贴片安装
包装方式 卷带包装

C1812C105MAR2C7186厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C105MAR2C7186数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C105MAR2C7186 C1812C105MAR2C7186数据手册

C1812C105MAR2C7186封装设计

查看详情并下载
Symbol
Footprint
3D Model
