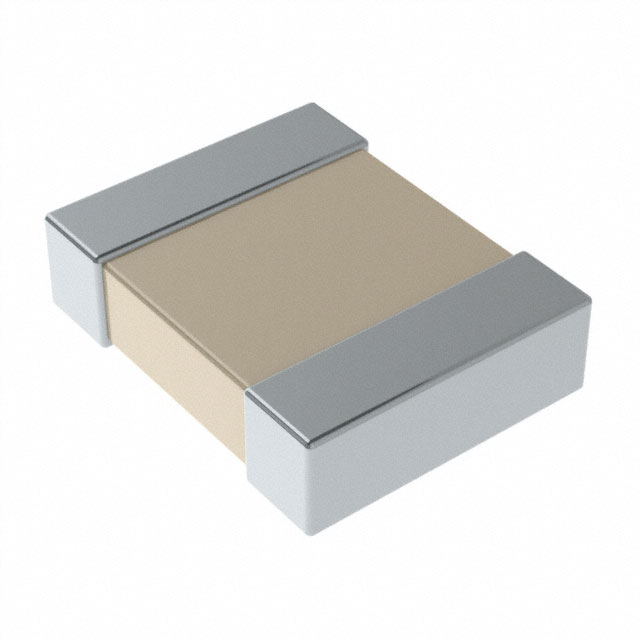

C1210X475M5RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7μF ±20% X7R 50V 1210 贴片安装 3.3mm*2.6mm*2.5mm
供应商型号: 399-C1210X475M5RAC7800TR-ND
供应商: Digi-Key
标准整包数: 1000
KEMET 陶瓷电容 C1210X475M5RAC7800

C1210X475M5RAC7800概述

    # KEMET Flexible Termination (FT-CAP) 多层陶瓷电容器技术概述

    产品简介


    KEMET 的柔性终端(FT-CAP)多层陶瓷电容器(MLCC)采用 X7R 介电材料,引入了一种独特的柔性终端系统,该系统与 KEMET 的标准终端材料集成在一起。这种技术通过在基底金属和镍屏障层之间使用导电银环氧树脂,实现了柔韧性与终端强度、可焊性和电气性能的平衡。FT-CAP 技术旨在解决 MLCC 的主要失效模式——弯曲裂缝,这些裂缝通常是由于在电路板弯曲和热循环过程中产生的过度拉伸和剪切应力所导致。FT-CAP 技术通过抑制电路板应力传递到刚性陶瓷体,从而减少了弯曲裂缝的发生,而弯曲裂缝可能导致低绝缘电阻或短路故障。
    FT-CAP 技术补充了 KEMET 的 Open Mode、Floating Electrode (FE-CAP) 和 Floating Electrode with Flexible Termination (FF-CAP) 系列产品线,提供了一套完整的抗弯折解决方案。
    主要功能:
    - 高度灵活的终端系统
    - 稳定的 X7R 介电材料
    - 可满足不同电容需求的设计灵活性
    应用领域:
    - 消费电子
    - 医疗设备
    - 工业电源
    - 汽车电子
    - 航空航天
    - 通信设备

    技术参数


    以下是 FT-CAP 技术的关键技术参数和性能指标:
    | 参数 | 值 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 容量变化(参考 +25°C,0VDC) | ±15% |
    | 老化率 | 每十小时最大 3.0% 容量损失 |
    | 击穿电压 | 额定电压的 250% |
    | 损耗因子(DF) | 最大值:根据具体容量和电压而定 |
    | 绝缘电阻(IR) | 最小值:见表限值 |

    产品特点和优势


    特点
    - 提供高达 5 mm 的弯曲能力。
    - 在高频率和高温环境下具有稳定的电容表现。
    - 无极性设计,简化安装过程。
    - 罗马化学指令 (RoHS) 和限制有害物质指令 (REACH) 兼容。
    优势
    - 显著降低因机械应力导致的故障风险。
    - 广泛适用于严苛的工作环境。
    - 支持高密度表面贴装,提升 PCB 空间利用率。
    - 持续的高性能和可靠性。

    应用案例和使用建议


    应用案例
    - 动力输入侧滤波(例如:电源平面/总线)
    - 高电流汽车电池线路
    - 无法使用熔断保护的电路
    使用建议
    - 在可能受到严重机械应力或极端温度波动的应用中优先选用。
    - 设计时需考虑电路板的整体弯曲特性以最大化受益于柔性终端技术。
    - 根据实际电容需求选择合适的厚度和封装尺寸。

    兼容性和支持


    兼容性
    FT-CAP 系列与标准 SMD 制造工艺完全兼容,能够轻松集成到现有的电子产品设计中。此外,KEMET 提供多种包装选项,包括散装袋、卷盘等,确保供应链的高效管理。
    支持服务
    KEMET 提供全面的技术支持,包括详细的产品文档、设计指南以及现场技术支持。客户还可以通过电话或电子邮件联系其客户服务团队以获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容老化如何影响性能? | 预期老化率较低,且不会显著影响性能。 |
    | 弯曲能力超出预期限制怎么办? | 应重新评估 PCB 设计,优化应力分布。 |

    总结和推荐


    综合评估
    KEMET 的 FT-CAP 技术以其卓越的抗弯折能力和稳定性脱颖而出,特别适合于需要高可靠性的严苛环境应用。该产品具有广泛的温度适应性、精确的电容控制和高可靠性,是现代电子设计的理想选择。
    推荐结论
    强烈推荐使用 KEMET 的 FT-CAP 系列多层陶瓷电容器,尤其是在那些对终端柔韧性和环境适应性有较高要求的应用场合中。其出色的功能和广泛的适用性使其成为行业领先的解决方案之一。

C1210X475M5RAC7800参数

参数
电容值 4.7μF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 3.3mm*2.6mm*2.5mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1210X475M5RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210X475M5RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210X475M5RAC7800 C1210X475M5RAC7800数据手册

C1210X475M5RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
