C1812X104K1RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±10% X7R 100V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: TS-C1812X104K1RAC7800
供应商: 海外现货
标准整包数: 1000

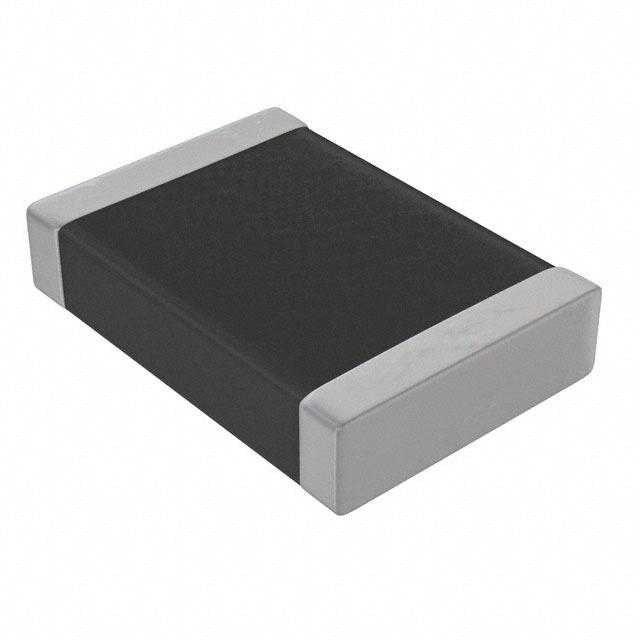

KEMET 陶瓷电容 C1812X104K1RAC7800

C1812X104K1RAC7800概述

    # KEMET FT-CAP 系列 X7R 陶瓷电容器产品技术手册解析

    一、产品简介


    KEMET Flexible Termination(FT-CAP)系列是KEMET公司推出的表面贴装型多层陶瓷电容器(SMD MLCC),专为高可靠性及抗机械应力设计。其采用X7R陶瓷介质,支持电压范围从6.3V至250V,可满足消费电子、医疗、工业、汽车及航天通信等多个领域的严苛需求。该产品通过柔性终端系统,有效防止板弯或热循环导致的机械裂纹,是高性能电路的理想选择。
    主要功能:
    - 高可靠性陶瓷电容技术;
    - 独特的柔性终端设计,提供优异的机械性能;
    - 支持宽温度范围(-55°C 至 +125°C)运行;
    - 提供多种尺寸(0603 至 2225)以适配不同应用需求。
    应用领域:
    - 电池连接电路;
    - 汽车电池线路;
    - 非熔断保护电路;
    - 工业电源供应;
    - 医疗设备;
    - 航空航天;
    - 电信设备。

    二、技术参数


    | 参数类别 | 描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电压范围 | 6.3V, 10V, 16V, 25V, 50V, 100V, 200V, 250V |
    | 电容值范围 | 180pF 至 22μF |
    | 容差 | ±5%, ±10%, ±20% |
    | 湿度耐久性 | 在高温偏置条件下保持高绝缘电阻及低漏电流 |
    | 耐压能力 | 额定电压的250% |
    | 最大老化率 | 每10年衰减3.0% |
    | 柔性终端弯曲度 | 最大可达5mm |
    三、产品特点与优势
    1. 柔性终端技术
    FT-CAP的独特柔性终端系统能够显著减少因PCB弯曲或热膨胀引起的机械应力,使器件的使用寿命大幅提升。
    2. 优越的电性能
    X7R陶瓷介质具有稳定的温度特性,工作温度范围内电容变化幅度不超过±15%。
    3. 高可靠性
    符合RoHS和REACH环保标准,同时符合AEC-Q200认证要求,特别适合于对质量和可靠性能有较高要求的应用场合。
    4. 多功能封装选择
    提供从0603到2225的多种封装尺寸,适合不同的电路板设计需求。
    四、应用案例与使用建议
    应用案例:
    1. 消费电子产品:用于手机或平板电脑的电源输入滤波。
    2. 汽车电子:安装在汽车电池供电线路上,提升系统稳定性。
    3. 工业领域:作为电源管理部分的储能元件。
    使用建议:
    - 在高弯曲度PCB环境中,优先选用柔性终端版本(标注“X”)的产品。
    - 当电容值较大时(如≥2.2μF),需关注电容的机械强度与电场分布均匀性。
    - 对高功率场景,可结合FT-CAP与其它无极性电容器联合使用,以实现最佳效果。
    五、兼容性与支持
    - 兼容性:FT-CAP与主流焊锡工艺完全兼容,包括手工焊接及回流焊。
    - 技术支持:KEMET提供详尽的设计指南和技术文档,并可通过官方客服获取技术支持。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 板弯导致FT-CAP出现失效现象 | 确保PCB设计合理,增加板厚并采用柔性基材 |
    | 电容值随时间逐渐降低 | 定期检查电路是否符合老化率预期,必要时更换器件 |
    | 绝缘电阻下降 | 确认环境清洁程度,确保无腐蚀性物质残留 |
    七、总结与推荐
    综合评价:
    KEMET FT-CAP系列以其卓越的机械抗疲劳能力和宽广的适用温度范围,在高可靠性应用场景中表现出色。其支持的最大5mm柔性弯曲能力及高精度电容稳定性使其成为众多行业的优选方案。
    推荐意见:
    对于需要承受复杂应力条件或追求极高可靠性的工程应用,强烈推荐选择KEMET FT-CAP系列电容器。无论是消费类电子还是工业级设备,这款产品都能提供理想的解决方案。

C1812X104K1RAC7800参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
零件状态 在售

C1812X104K1RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812X104K1RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812X104K1RAC7800 C1812X104K1RAC7800数据手册

C1812X104K1RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
