C0603C101JCGAC7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±5% C0G(NP0) 500V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 399-C0603C101JCGAC7867TR-ND
供应商: Digi-Key
标准整包数: 4000

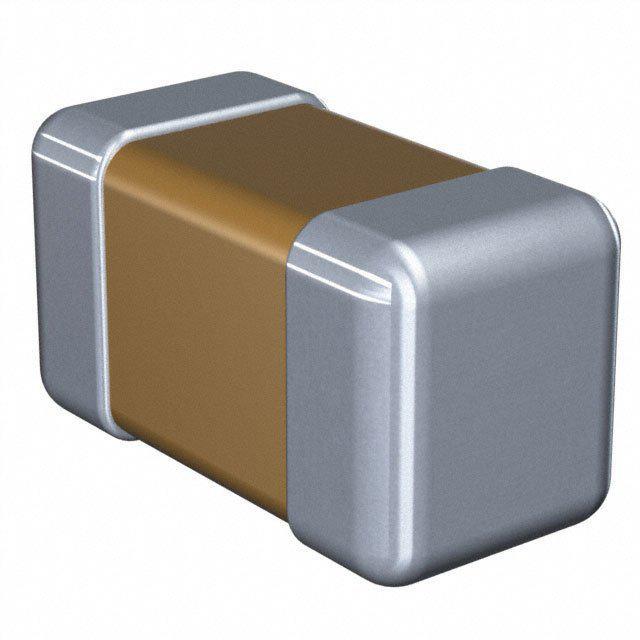

KEMET 陶瓷电容 C0603C101JCGAC7867

C0603C101JCGAC7867概述

    # KEMET High Voltage Surface Mount MLCCs: A Comprehensive Guide

    产品简介


    KEMET推出的高电压表面贴装多层陶瓷芯片电容器(SMD MLCCs)采用C0G介质,适用于需要温度补偿的应用场景,特别适合于谐振电路。这些电容器的介电材料C0G(Class 1)在温度和电压条件下几乎不会发生电容变化,且具有极小的温度相关电容漂移(±30 ppm/°C,温度范围为−55°C至+125°C)。它们的主要功能是提供高精度和稳定的电容值,非常适合对频率和稳定性要求高的电路设计。
    主要特点:
    - 工作温度范围广:-55°C 至 +125°C。
    - 容量范围从1 pF到0.15 μF。
    - 额定电压等级包括:500 V、630 V、1 kV、1.5 kV、2 kV、2.5 kV、3 kV和10 kV。
    - 多种尺寸可选:0402、0603、0805、1206、1210、1808、1812、1825、2220、2225、2824、3040、3640和4540。
    应用领域:
    - 高频功率转换器。
    - 宽带隙半导体系统(如SiC和GaN)。
    - 抑制尖峰(Snubber,高速dV/dT)。
    - 谐振电路(如LLC、无线充电等)。
    - 定时和滤波。

    技术参数


    以下是产品的主要技术规格和性能参数:
    | 参数名称 | 规格说明 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 1 pF 至 0.15 μF |
    | 额定电压等级 | 500 V, 630 V, 1 kV, 1.5 kV, 2 kV, 2.5 kV, 3 kV, 10 kV |
    | 电容器尺寸 | 0402、0603、0805、1206、1210、1808、1812、1825、2220、2225等 |
    | ESR(等效串联电阻) | 极低,适合高频应用 |
    | 工作频率 | 高频谐振电路 |
    | 容差 | ±1%,±2%,±5%,±10%,±20% |

    产品特点和优势


    1. 温度稳定性:C0G介质特性使得电容器在极端温度下保持稳定性能,±30 ppm/°C的温漂表现使其成为精密电路的理想选择。
    2. 低损耗因子:具备超低的ESR和ESL(等效串联电感),适合高频率应用。
    3. 高电压耐受能力:支持从500V到10kV的多种额定电压等级,适应不同应用场景的需求。
    4. 无铅环保:符合RoHS和REACH标准,满足现代电子产品绿色化趋势。

    应用案例和使用建议


    KEMET的高电压MLCC广泛应用于各种高科技领域。例如,在高频功率转换器中作为储能元件;在宽禁带半导体(如SiC和GaN)驱动电路中作为缓冲器件;以及在谐振电路(如无线充电)中作为谐振元件。
    使用建议:
    - 确保正确的安装方向以避免热效应影响性能。
    - 根据具体应用场景合理选择合适的额定电压和容量。
    - 注意焊接温度不要超过制造商规定的极限值。

    兼容性和支持


    这些电容器与多种主流电子设备兼容,并提供全面的技术支持服务。客户可以通过KEMET官网获取详细的产品文档和技术资料。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:检查电路板上的实际阻抗值是否偏离预期,若发现异常,则需更换新的电容器。
    2. 问:长时间存储后发现电容器性能下降怎么办?
    - 答:定期检查库存电容器的状态,必要时进行老化测试处理。

    总结和推荐


    综上所述,KEMET推出的高电压表面贴装MLCC凭借其卓越的温度稳定性和出色的高频响应能力,在众多关键领域展现出了强大的竞争力。对于需要高精度和可靠性的设计师而言,这款产品无疑是最佳选择之一。强烈推荐给任何追求高性能电子产品的开发人员和工程师。

C0603C101JCGAC7867参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C0603C101JCGAC7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C101JCGAC7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C101JCGAC7867 C0603C101JCGAC7867数据手册

C0603C101JCGAC7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0723 ¥ 0.605
8000+ $ 0.0684 ¥ 0.5723
12000+ $ 0.0649 ¥ 0.5428
28000+ $ 0.0625 ¥ 0.5233
100000+ $ 0.0518 ¥ 0.4333
库存: 4000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 2420
直接购买
