C0805C152KDRACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1.5nF ±10% X7R 1KV 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 80-C0805C152KDRAUTO
供应商: Mouser
标准整包数: 1

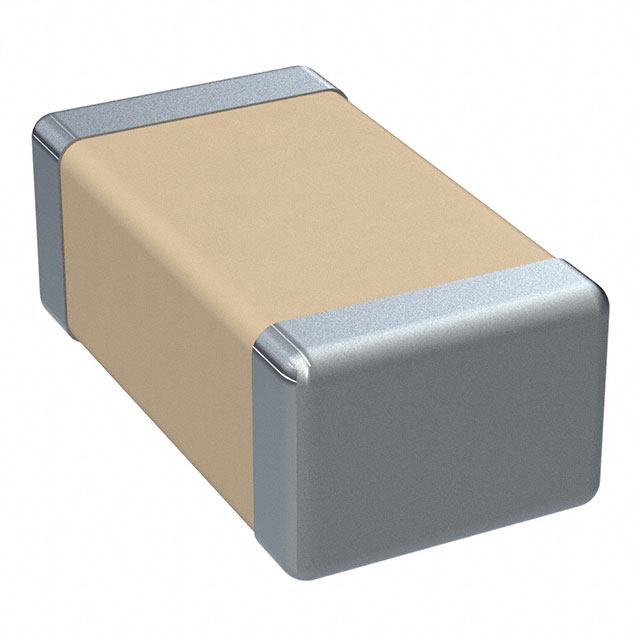

KEMET 陶瓷电容 C0805C152KDRACAUTO

C0805C152KDRACAUTO概述

    # 高压X7R陶瓷电容器技术手册

    1. 产品简介


    基本介绍
    KEMET推出的高压表面贴装多层陶瓷芯片电容器(SMD MLCC)系列属于X7R介电材料,专为汽车级应用设计。该系列产品具有高达125°C的工作温度范围,属于“温度稳定”的电介质。根据EIA标准,X7R被归类为II类电介质材料,适用于旁路和去耦应用或频率辨别电路中,在这些场合下对电容特性的稳定性和Q值无严格要求。
    主要功能
    - 稳定性:即使在广泛的温度和电压条件下,X7R仍能保持其稳定的电容特性。
    - 广泛适用性:适用于多种工业和汽车相关领域,包括汽车(混合动力)、电信、医疗、军事、航空航天及半导体设备等。
    - 高可靠性:通过了AEC-Q200认证,确保了在恶劣环境下的可靠运行。

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量变化 | 在-55°C到+125°C范围内,容量变化限制在±15% |
    | 老化率 | 每十年最大3.0%的电容损失 |
    | 绝缘电阻 | 视具体尺寸而定,最小绝缘电阻见表 |
    | 失效电压(DWV) | 对于电压低于1000V的产品为额定电压的150%,高于1000V为120% |
    | 泄漏电流 | 在高频条件下表现优异 |

    3. 产品特点和优势


    - 卓越的频率性能:特别适合高频应用,如开关电源、滤波器设计。
    - 环境友好:无铅,符合RoHS和REACH标准。
    - 宽广的封装选择:提供从0603到2225多种封装尺寸以适应不同需求。
    - 多功能性:既可用于直流阻隔也可用于交流耦合等多种电路配置。

    4. 应用案例和使用建议


    典型应用场景
    - 开关电源输入滤波器、谐振器、储能电路以及抑制电路。
    - 高压耦合与DC阻隔。
    - 照明镇流器、电压倍增器、DC/DC转换器以及Ćuk变换器中的耦合电容器。
    使用建议
    对于涉及交流线滤波或脉冲的应用,请注意可能需要外部涂层来防止外部表面放电。此外,在进行电路板组装时,应遵循制造商提供的指南进行操作。

    5. 兼容性和支持


    兼容性
    此款电容器与各种主流电子元件及系统高度兼容,可轻松集成到现有设计中。
    支持服务
    KEMET提供了详尽的产品变更通知(PCN)和生产件批准程序(PPAP),确保客户能够及时了解最新技术和规格变更。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量超出预期变化范围 | 检查是否符合指定的工作条件 |
    | 泄漏电流过高 | 确保正确安装并检查周围环境因素 |
    | 不良焊接连接 | 使用适当的回流焊工艺和正确的温度曲线 |

    7. 总结和推荐


    综合评价
    KEMET的这款高压X7R陶瓷电容器以其卓越的频率响应、严格的品质控制以及广泛的适用性脱颖而出。它不仅满足了现代复杂电子系统的需求,还特别针对汽车等高要求行业进行了优化。
    推荐结论
    鉴于其优异的技术指标和广泛的适用性,强烈推荐此款电容器用于需要高性能、高可靠性的应用环境中。无论是作为初级开发还是最终产品部署的一部分,这款产品都将是理想的选择。

C0805C152KDRACAUTO参数

参数
电容值 1.5nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C0805C152KDRACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0805C152KDRACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0805C152KDRACAUTO C0805C152KDRACAUTO数据手册

C0805C152KDRACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.299 ¥ 2.5266
100+ $ 0.2208 ¥ 1.8658
500+ $ 0.1694 ¥ 1.4314
1000+ $ 0.1544 ¥ 1.305
2500+ $ 0.1307 ¥ 1.1042
库存: 2378
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
