首页  >  产品百科  >  C0603C332K4RAL7867

C0603C332K4RAL7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 3.3nF ±10% X7R 16V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: TS-C0603C332K4RAL7867
供应商: 海外现货
标准整包数: 4000

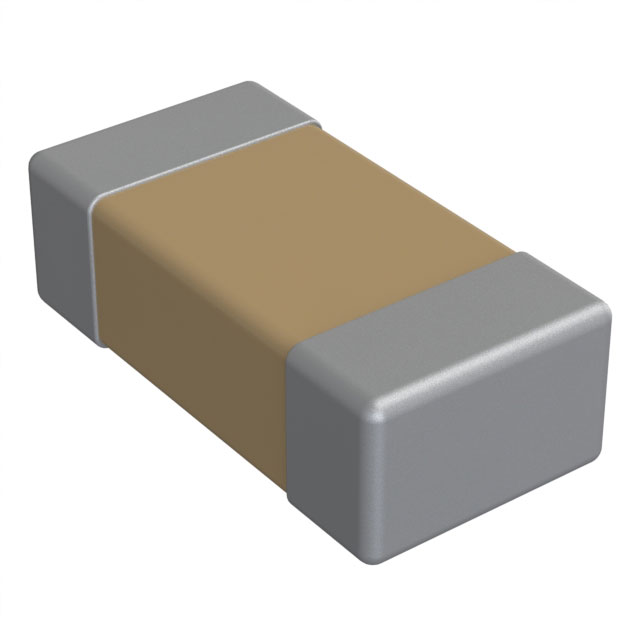

KEMET 陶瓷电容 C0603C332K4RAL7867

C0603C332K4RAL7867概述


    产品简介


    KEMET X7R SnPb 商用级多层陶瓷片式电容器(SMD MLCCs)
    KEMET Electronics Corporation 的 X7R SnPb 商用级多层陶瓷片式电容器是设计用于满足关键应用需求的产品。这种电容器采用 X7R 介电材料,并具有锡铅(SnPb)端金属化,适用于需要高可靠性和稳定性的应用。X7R 介电材料以其温度稳定性而闻名,且可以提供广泛的工作温度范围。

    技术参数


    - 工作温度范围:−55°C 至 +125°C
    - 电容范围:10 pF 至 22 μF
    - 电压等级:6.3 V、10 V、16 V、25 V、50 V、100 V、200 V 和 250 V
    - 封装尺寸:EIA 0402、0603、0805、1206、1210、1808、1812、1825、2220 和 2225
    - 电容公差:±5%、±10% 和 ±20%
    - 介质耐压:额定电压的 250%
    - 最大容差变化:±15%(−55°C 至 +125°C)
    - 老化率:每十年损失 3.0% 的电容
    - 绝缘电阻:最低限制为 100 MΩ-μF 或 10 GΩ

    产品特点和优势


    - 温度稳定性:X7R 介电材料具有良好的温度稳定性,适合于多种苛刻的应用环境。
    - 可靠性:采用可靠的锡铅端子镀层工艺,确保了在极端环境下的耐用性和可靠性。
    - 多样化封装尺寸:提供多种封装尺寸,适用于不同尺寸要求的应用。
    - 广泛的电压范围:可选电压范围广泛,满足各种电力需求。
    - 非极性设计:简化安装过程,减少因接反而导致的故障风险。

    应用案例和使用建议


    - 典型应用:军用、航天和其他高可靠性应用。
    - 建议用途:可用于电路板上的旁路电容和去耦电容,特别是在高频应用中,如射频电路和开关电源。
    - 优化方案:为了提高可靠性和使用寿命,建议定期检查电容器的工作状态,特别是在高温或高湿度环境中使用时。

    兼容性和支持


    - 兼容性:该电容器适用于大多数现代电子产品,与标准的 SMT 装配工艺兼容。
    - 厂商支持:KEMET 提供详尽的技术支持,包括应用指南、测试报告和客户支持服务,确保用户能够顺利进行设计和使用。

    常见问题与解决方案


    - 问题 1:电容器出现漏电流增加的现象。
    - 解决方案:检查是否存在过压现象或高湿度环境,采取适当措施以避免这些因素的影响。
    - 问题 2:电容器失效或寿命缩短。
    - 解决方案:检查工作环境和条件,确保电容器处于适宜的工作温度范围内,并遵循推荐的使用寿命。
    - 问题 3:安装时电容器无法正确固定。
    - 解决方案:检查焊接质量和焊接条件,确保电容器与 PCB 的良好接触。

    总结和推荐


    KEMET X7R SnPb 商用级多层陶瓷片式电容器在高可靠性应用中表现出色,具有优良的温度稳定性、可靠性和广泛的工作温度范围。特别适合军用、航天和工业应用。总体而言,它是一款值得推荐的高性能电容器产品。

C0603C332K4RAL7867参数

参数
电容值 3.3nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C0603C332K4RAL7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C332K4RAL7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C332K4RAL7867 C0603C332K4RAL7867数据手册

C0603C332K4RAL7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0854 ¥ 0.7259
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 0
直接购买
加入购物车
