C1812C224JARACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 220nF ±5% X7R 250V 1812 贴片安装 4.5mm*3.2mm*1.55mm
供应商型号: 80-C1812C224JAR
供应商: Mouser
标准整包数: 1

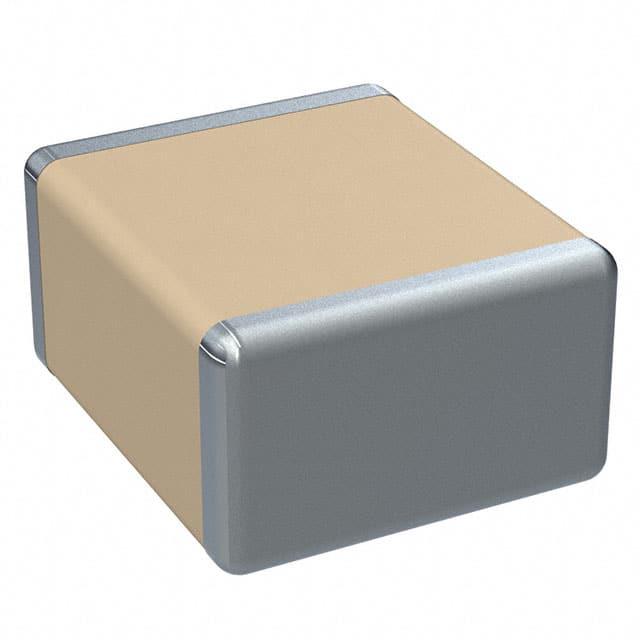

KEMET 陶瓷电容 C1812C224JARACTU

C1812C224JARACTU概述

    KEMET Tip and Ring MLCCs 技术手册

    产品简介


    KEMET推出的Tip和Ring陶瓷电容器采用X7R介质,适用于电信振铃电路,提供250 VDC的工作电压。这些表面贴装多层陶瓷芯片电容器(SMD MLCCs)旨在替代传统高电压引线式薄膜电容器,显著节省宝贵的板空间。主要应用包括电话线路、模拟和数字调制解调器、传真机、无线基站、电缆和数字视频录制机顶盒、卫星天线、高压电源、直流/直流转换器以及以太网、POS和ATM硬件。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 电压等级:250 VDC
    - 电容范围:180 pF 至 0.47 µF
    - 电容精度:±5%, ±10%, ±20%
    - 最大温漂:±15%
    - 绝缘电阻:见绝缘电阻限制表
    - 损耗因子(最大限值):5% (6.3 V 和 10 V),3.5% (16 V 和 25 V),2.5% (50 V 至 250 V)
    - 耐压:为额定电压的250%
    - 包装选项:批量袋、7英寸卷盘、13英寸卷盘

    产品特点和优势


    - 高温稳定性:125°C的最大工作温度
    - 无极性设计,简化安装过程
    - 纯锡镀层,提高可焊性
    - RoHS 和 REACH 认证,环保安全
    - 适用于高频过滤,低ESR
    - 丰富的尺寸选择:0603、0805、1206、1210、1812、1825、2220 和 2225

    应用案例和使用建议


    KEMET的Tip和Ring MLCCs 主要应用于电信振铃电路,用于阻隔-48V至-52V的直流线电压并传递16Hz至25Hz的交流信号脉冲。用户可以根据具体的应用需求选择合适的电容值和封装尺寸。例如,在设计高频电路时,推荐使用更高电容值的型号以确保良好的频率响应。对于高密度板布局,建议采用较低温漂的X7R介质材料。

    兼容性和支持


    KEMET Tip和Ring MLCCs与多种主流电子设备兼容,适合各种不同标准和协议下的应用。厂商提供详细的技术支持,包括样品请求、设计咨询和售后服务。此外,用户还可以通过KEMET官网获取最新的技术文档和应用指南。

    常见问题与解决方案


    1. 问题:电容器失效
    - 解决方案:检查焊接工艺,确保焊接质量符合标准。
    2. 问题:容量下降
    - 解决方案:检查电路负载情况,避免过载。
    3. 问题:耐压不足
    - 解决方案:选用更高电压等级的电容器,确保在额定条件下工作。

    总结和推荐


    KEMET的Tip和Ring MLCCs是为电信振铃电路设计的高品质电容器,具有广泛的适用范围和优良的电气特性。特别适用于需要高温稳定性的场合,且具备出色的高频过滤和低ESR特性。鉴于其众多的优势,推荐在相关设计中优先考虑此款电容器。不过,用户在选择时还需根据具体应用要求来确定最适合的型号。

C1812C224JARACTU参数

参数
电容值 220nF
容差 ±5%
温度系数 X7R
额定电压 250V
长*宽*高 4.5mm*3.2mm*1.55mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1812C224JARACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C224JARACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C224JARACTU C1812C224JARACTU数据手册

C1812C224JARACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.886 ¥ 15.9367
10+ $ 1.196 ¥ 10.1062
50+ $ 0.8767 ¥ 7.4081
100+ $ 0.7931 ¥ 6.7017
500+ $ 0.7247 ¥ 6.1235
1000+ $ 0.7247 ¥ 6.1235
2000+ $ 0.5432 ¥ 4.5904
5000+ $ 0.5072 ¥ 4.2854
库存: 977
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.93
直接购买
加入购物车
