C0201C470K3GAC7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 47pF ±10% C0G(NP0) 25V 0201 贴片安装 600μm*300μm*300μm
供应商型号: TS-C0201C470K3GAC7867
供应商: 海外现货
标准整包数: 0

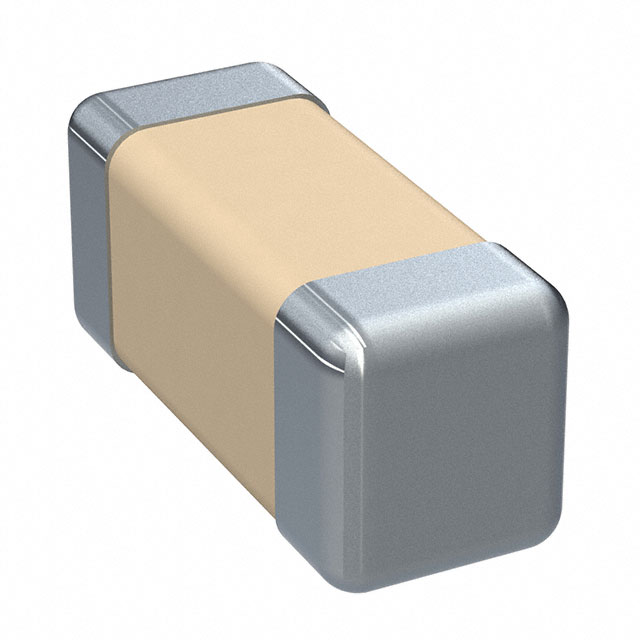

KEMET 陶瓷电容 C0201C470K3GAC7867

C0201C470K3GAC7867概述

    高品质陶瓷电容产品技术手册解析

    一、产品简介


    KEMET公司的C0G系列多层陶瓷片式电容器(SMD MLCCs)以其卓越的性能在电子工业中占据重要地位。此系列产品专为满足高精度要求的应用而设计,适用于线频率至MHz范围内的多种电路需求。C0G陶瓷具有优异的温度稳定性,能够确保极小的电容变化幅度,适合需要高稳定性的场合,如谐振电路或精密计时电路。

    二、技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 0.5 pF 至 0.47 µF |
    | 容量公差 | ±0.10 pF 至 ±20% |
    | 额定电压 | 10V, 16V, 25V, 50V, 100V, 200V, 250V |
    | 尺寸选项 | 0201, 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | 绝缘电阻 | ≥1,000 MΩ·μF 或 ≥100 GΩ |
    | 损耗因子(DF) | 最大0.1% |
    三、产品特点与优势
    1. 广泛适用性:支持多种尺寸和电压等级,适应不同的设计需求。
    2. 高性能表现:具备极低的ESR和ESL值,提供优秀的高频响应能力。
    3. 稳定性强:电容值几乎不受时间和温度的影响,特别适合高精度应用。
    4. 无噪声设计:没有压电效应引起的噪声干扰。
    5. 环保合规:符合RoHS和REACH标准,不含铅。
    四、应用案例与使用建议
    - 典型应用领域:包括定时电路、调谐器、脉冲处理、电流滤波、瞬态抑制以及储能单元。
    - 使用建议:
    - 在高频滤波场景下,推荐使用较大的电容值以降低阻抗。
    - 对于高温环境下的应用,应选择更高额定电压的产品以防击穿。
    五、兼容性与支持
    C0G系列电容器与其他主流SMD封装兼容,且提供了丰富的包装形式供客户选择。制造商还提供详尽的技术文档和支持服务,帮助用户快速解决问题并优化设计方案。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量超出预期漂移 | 确认所选型号是否满足特定温度系数的要求 |
    | 焊接后出现开裂现象 | 使用合适的回流焊参数,并确保焊接过程平稳进行 |
    | 性能异常 | 检查安装方向是否正确,重新校准测试设备 |
    七、总结与推荐
    KEMET的C0G系列多层陶瓷电容器凭借其出色的温度稳定性、低损耗特性和广泛的适用范围,在电子行业中具有极高的竞争力。它非常适合那些对电容值稳定性有极高要求的应用场景。因此,我们强烈推荐此系列产品给需要高性能陶瓷电容器的专业用户群体。无论是消费电子产品还是工业控制领域,C0G系列都是一个值得信赖的选择。

C0201C470K3GAC7867参数

参数
电容值 47pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C0201C470K3GAC7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0201C470K3GAC7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0201C470K3GAC7867 C0201C470K3GAC7867数据手册

C0201C470K3GAC7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
