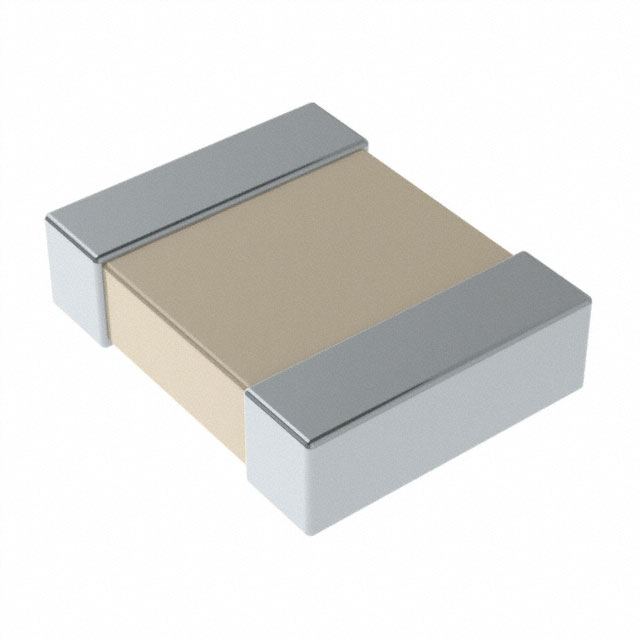

C1210X223KFRACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 22nF ±10% X7R 1.5KV 1210 贴片安装 3.3mm(长度)*2.6mm(宽度)
供应商型号: 80-C1210X223KFRAUTO
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1210X223KFRACAUTO

C1210X223KFRACAUTO概述

    # KEMET Automotive Grade High Voltage Flexible Termination MLCCs 技术概述

    产品简介


    KEMET Electronics Corporation 的汽车级高压表面贴装多层陶瓷电容器(MLCC)配备了灵活端接系统(HV FT-CAP),是解决MLCC主要失效模式——柔性断裂的重要创新。这种断裂通常由板弯曲和热循环产生的过度拉伸及剪切应力引起。此系列电容器提供行业领先的CV值(电容/电压比),采用可塑性和导电性的银环氧树脂作为基础金属和镍屏障层之间的连接材料。通过添加此环氧层,可以有效抑制电路板应力传递到刚性陶瓷主体,从而减少因柔性断裂引起的低绝缘电阻或短路故障。尽管柔性端接技术不能完全消除极端环境和操作条件下可能发生的机械损伤,但它显著提升了传统端接系统的柔性性能。该产品广泛适用于高可靠性需求的应用场合,如汽车内外饰电路、充电站、LCD背光电路、电压倍增器电路、电源转换模块等。

    技术参数


    以下是KEMET HV FT-CAP系列电容器的关键技术规格:
    - 工作温度范围:-55°C 至 +125°C
    - 电容变化率(TCC):±15% (+25°C, 0 Vdc)
    - 老化速率:最大3%/十年
    - 额定电压:500 VDC 至 3000 VDC
    - 击穿电压:150%额定电压(低于1000V时),120%额定电压(高于等于1000V时)
    - 损耗角正切(DF):最大2.5%
    - 绝缘电阻:见绝缘电阻限值表
    - 封装尺寸:EIA标准尺寸,包括0603至2225

    产品特点和优势


    特点
    - 行业领先的大容量CV值,支持高电容密度设计
    - 独特的柔性端接技术,可在高达5mm的弯曲半径下保持稳定性能
    - X7R介电材料确保优异的稳定性
    - AEC-Q200认证,满足严苛的汽车质量要求
    - Pb-free、RoHS和REACH合规性
    优势
    - 极大降低柔性断裂风险,提高使用寿命
    - 高频性能优越,适合高速数字信号处理
    - 提供多种电容、电压等级选择,满足多样化需求
    - 全面支持环保法规要求

    应用案例和使用建议


    应用案例
    1. 车载充电站:用于电动汽车的快速充电系统中,提供稳定的直流滤波效果。
    2. LCD荧光灯逆变器:配合高电压启动电路,提供高效的能量转换。
    3. 高压去耦滤波器:在电力驱动模块中隔离干扰,确保信号完整性。
    使用建议
    - 为防止外部表面放电,在使用时建议增加保护涂层。
    - 避免将X7R介电材料用于交流线路过滤或脉冲应用。
    - 根据具体应用场景选择合适的电容值和电压等级。

    兼容性和支持


    - 兼容性:该产品可与其他标准表面贴装组件无缝集成,支持广泛的应用场景。
    - 技术支持:KEMET提供全面的技术支持服务,包括产品变更通知(PCN)和生产零件批准程序(PPAP)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 装配后发现断路现象 | 检查是否遵循正确的焊接工艺,必要时更换端子 |
    | 温度敏感性导致性能下降 | 确保安装位置避免高温区域,加装散热装置 |
    | 绝缘电阻不符合预期 | 检查组装过程中的静电防护措施 |

    总结和推荐


    KEMET的HV FT-CAP系列电容器以其卓越的柔性性能、可靠的高温适应性和严格的汽车级标准脱颖而出,特别适合需要高度稳定性和耐用性的应用场景。对于那些追求高性能、长寿命以及符合严格环保标准的客户而言,这款产品无疑是一个理想的选择。因此,我们强烈推荐使用这一系列电容器以满足现代电子设计的需求。

C1210X223KFRACAUTO参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 1.5KV
长*宽*高 3.3mm(长度)*2.6mm(宽度)
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1210X223KFRACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210X223KFRACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210X223KFRACAUTO C1210X223KFRACAUTO数据手册

C1210X223KFRACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
