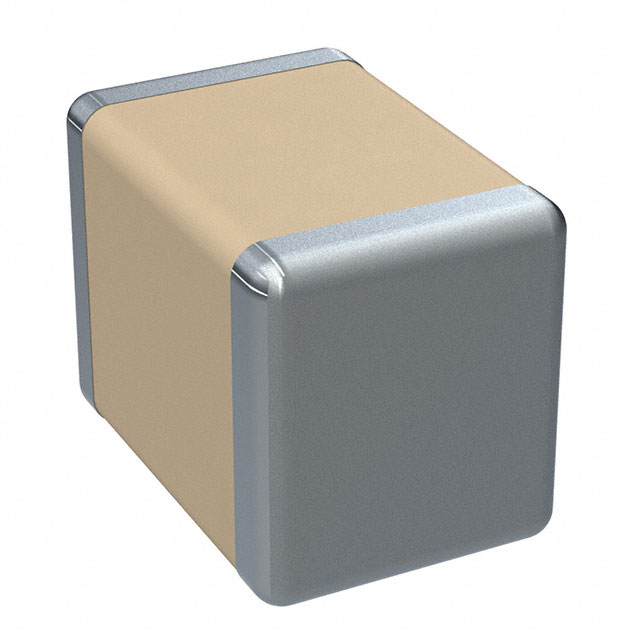

C1210C565K4PAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 5.6μF ±10% X5R 16V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1210C565K4PAC7800

C1210C565K4PAC7800概述

    KEMET X5R 多层陶瓷芯片电容器技术手册解析

    1. 产品简介


    KEMET 的 X5R 系列多层陶瓷芯片电容器(SMD MLCCs)是一款高可靠性电容器产品,适用于工业和商业领域的多种应用。该系列产品采用 X5R 陶瓷介质,具有稳定的电容值和宽广的工作温度范围。该系列电容器的标称电压范围为 4V 至 50V,电容值覆盖 0.01μF 到 100μF,可满足不同的电路设计需求。产品尺寸涵盖 EIA 标准的 0201 至 1812 封装,非常适合在小体积和高性能要求的场景下使用。
    这些电容器主要应用于旁路、去耦、滤波等功能,在诸如消费电子、工业控制、通信设备等领域有着广泛应用。

    2. 技术参数


    以下是根据技术手册提取的关键技术参数列表:
    | 参数名称 | 描述 |

    | 工作温度范围 | -55°C 至 +85°C |
    | 容量公差 | ±10%,±20% |
    | 额定电压范围 | 4V、6.3V、10V、16V、25V、35V、50V |
    | 标称容量范围 | 0.01μF 至 100μF |
    | 容量温度稳定性 | 温度变化时的容量变化限制为 ±15% |
    | 介电耐压值 | 最大额定电压的 250% |
    | 损耗因子(DF) | 视具体参数详见手册 |
    | 绝缘电阻(IR) | 视具体参数详见手册 |
    | 表面贴装安装方式 | SMT 贴片安装 |

    3. 产品特点和优势


    - 温度稳定:采用 X5R 陶瓷介质,适合-55°C 至 +85°C 的工作温度范围,适合恶劣环境下的应用。
    - 无极性设计:避免因错误安装导致的问题。
    - 高可靠性:通过RoHS和REACH合规认证,支持无铅焊接。
    - 多样化封装选择:支持从0201到1812的多规格封装,适应不同尺寸的需求。
    - 纯锡电镀:100%纯锡电镀,具有优异的可焊性,满足现代焊接工艺要求。

    4. 应用案例和使用建议


    X5R 系列电容器的典型应用包括去耦、旁路和滤波功能。以下是一些使用建议:
    - 在高频去耦应用中,推荐选择低容值电容器(如 0.01μF 或 0.1μF),以确保高速信号的稳定性。
    - 对于需要更高容值的应用(如电源滤波),可以选择较高容值的型号(如 10μF 或更大)。
    - 注意电容的布局设计,保持引脚间距合理以减少寄生效应。
    此外,手册提供了详细的焊接工艺指导,推荐使用回流焊接技术(Reflo焊接),并附有推荐的回流曲线。

    5. 兼容性和支持


    KEMET 的 X5R 电容器与主流 SMT 生产线设备完全兼容,适用于大批量生产。厂商提供详尽的技术支持,包括焊接参数优化、电路设计指南等。此外,所有产品均符合 RoHS 和 REACH 标准,确保环保合规。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接预热时间充足,遵循推荐的回流曲线 |
    | 温漂现象明显 | 选择适合特定温度范围的电容器,如 X7R 类型 |
    | 使用中出现短路 | 确认引脚布局正确,电容器容量与电路匹配 |

    7. 总结和推荐


    综上所述,KEMET 的 X5R 系列多层陶瓷芯片电容器凭借其广泛的应用温度范围、多样化的封装选项及高可靠性,在工业级和消费电子应用中表现出色。产品设计注重细节,无论是焊接性能还是使用寿命都达到行业领先水平。
    推荐指数:★★★★★
    该产品适合对尺寸和性能均有严格要求的设计项目,尤其推荐用于需要高稳定性和耐温性的场合。如果您需要一款高效能且成本可控的电容器,这款产品无疑是一个理想选择。

C1210C565K4PAC7800参数

参数
电容值 5.6μF
容差 ±10%
温度系数 X5R
额定电压 16V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装
