C1206C270J5GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 27pF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm*1.6mm*780μm
供应商型号: 8029992
供应商: 海外现货
标准整包数: 500

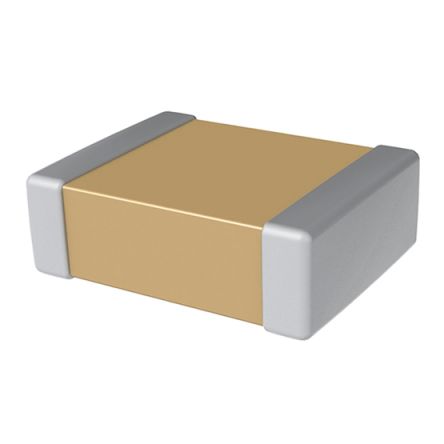

KEMET 陶瓷电容 C1206C270J5GACTU

C1206C270J5GACTU概述

    KEMET C0G Multilayer Ceramic Chip Capacitors(MLCCs) 技术手册

    产品简介


    KEMET的C0G系列多层陶瓷贴片电容器(MLCCs)是广泛应用于商业级电路板设计中的关键组件。这些电容器以其高稳定性、低损耗及宽温度范围下的稳定表现而闻名。它们特别适用于需要高精度电容特性的场合,如谐振电路、精密定时和调谐电路等。

    技术参数


    以下是C0G系列电容器的技术规格:
    - 温度范围: -55°C 至 +125°C
    - 电压等级: 10V, 16V, 25V, 50V, 100V, 200V, 250V
    - 电容值: 0.5 pF 至 0.47 µF
    - 容差: ±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20%
    - 电气特性:
    - 容差变化: 在-55°C到+125°C的温度范围内变化不超过±30 ppm/°C
    - 老化率: 最大容差损耗率为0%
    - 击穿电压: 达到额定电压的250%
    - 耗散因子: 最大限值为0.1%(在25°C时)
    - 绝缘电阻: 在25°C下,最小1,000兆欧微法或100 GΩ
    - 环境合规性: 铅(Pb)自由、RoHS和REACH认证

    产品特点和优势


    1. 宽温度范围:能够在极端环境下保持性能稳定。
    2. 无铅设计:符合环保标准,适用于各种电子设备。
    3. 高频适用性:适合线频率至兆赫兹范围内的应用。
    4. 低损耗:低损耗因子确保高效的能量传输。
    5. 高热稳定性:高稳定性电容确保长期可靠的工作。
    6. 极低的ESR和ESL:减少了因电阻和感抗引起的信号损失。

    应用案例和使用建议


    典型应用包括谐振电路、定时电路、脉冲电路、电流回路、解耦、旁路、滤波、瞬态电压抑制和储能电路。对于需要精确时间常数的应用,C0G电容器是非常理想的选择。使用时应注意保证焊接过程中的温度和湿度控制,以防止湿气侵入导致的失效。

    兼容性和支持


    C0G电容器具有多种封装尺寸,包括0201至2225等标准EIA尺寸。它们可以与其他同类电容器或其他电子元件很好地兼容。厂商提供全面的技术支持和售后服务,确保客户能够顺利地将产品集成到其设计中。

    常见问题与解决方案


    1. 问题: 安装过程中出现焊接不良
    - 解决方案: 确保焊点清洁,并在适当的焊接温度和时间下进行焊接。
    2. 问题: 电容器老化导致性能下降
    - 解决方案: 选择合适的电容值和额定电压,避免长时间暴露在高温环境中。
    3. 问题: 在高湿度环境下性能不稳定
    - 解决方案: 使用密封包装并在干燥的环境中存储电容器,以防止湿气侵入。

    总结和推荐


    KEMET的C0G系列MLCCs具备卓越的电气性能和广泛的适用性,特别适合于需要高度稳定性和低损耗的应用场合。其独特的无铅设计和高可靠性使其成为许多高端电子设备的理想选择。我们强烈推荐使用这一系列的电容器来提高您产品的整体质量和性能。

C1206C270J5GACTU参数

参数
电容值 27pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm*1.6mm*780μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
