C1825X152JGGAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1.5nF ±5% C0G(NP0) 2KV 1825 贴片安装 4.5mm(长度)*6.4mm(宽度)
供应商型号:
供应商:
标准整包数: 0

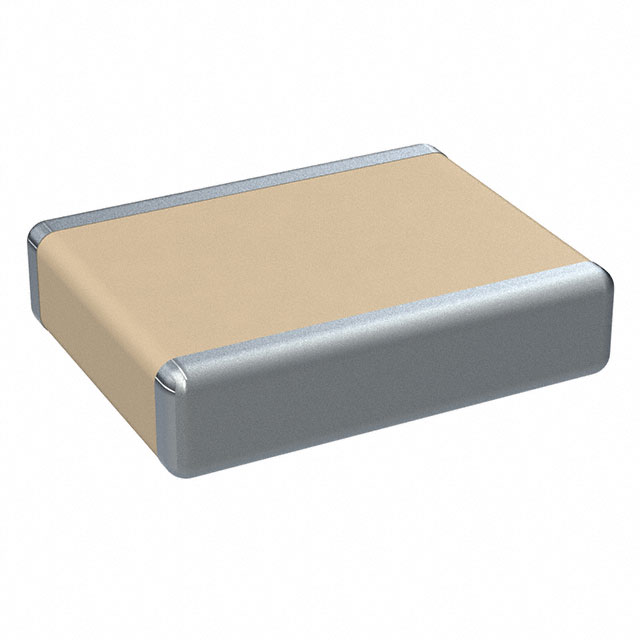

KEMET 陶瓷电容 C1825X152JGGAC7800

C1825X152JGGAC7800概述


    产品简介


    KEMET的高电压柔性终端系统(HV FT-CAP)表面贴装多层陶瓷芯片电容器(SMD MLCCs)采用C0G介质,覆盖从500V到10,000V的直流电压范围(商业级)。这些电容器旨在解决MLCC的主要失效模式——柔性裂缝,通过在基础金属和镍阻挡层之间的终端系统中加入柔性和导电的银环氧树脂,有效抑制电路板应力向刚性陶瓷体的传递,从而减少因裂纹导致的低绝缘电阻或短路故障。
    该产品广泛应用于高频功率转换器、宽禁带(WBG)、碳化硅(SiC)和氮化镓(GaN)系统、浪涌抑制器(高dv/dt)、谐振电路(如LLC拓扑、无线充电)等领域,同时也适用于定时和滤波功能。

    技术参数


    基本规格
    - 操作温度范围:−55°C 至 +125°C
    - 直流电压等级:500V、630V、1KV、1.5KV、2KV、2.5KV、3KV 和 10KV
    - 电容值范围:1pF 至 120nF
    - 封装尺寸:EIA 0603、0805、1206、1210、1808、1812、1825、2220 和 2225
    性能参数
    - 电容温度系数:±30 ppm/°C(−55°C 至 +125°C)
    - 电容老化率:最大 0%
    - 介质耐压值 (DWV):额定电压的 150%-200%
    - 损耗因子 (DF):最大 0.1%
    - 绝缘电阻 (IR):最小 1,000 MΩ·μF 或 100 GΩ
    其他特性
    - 极低的等效串联电阻(ESR)和等效串联电感(ESL)
    - 高纹波电流能力
    - 无电容电压依赖性
    - 温度变化对电容影响极小
    - 无压电噪声
    - 符合RoHS、REACH和无铅标准

    产品特点和优势


    1. 柔性终端设计:显著提升机械强度,在高达5mm的弯曲下仍能保持稳定性能。
    2. 宽温范围:适应极端温度条件,尤其适合高温工业应用。
    3. 稳定的电容值:C0G(NP0)介质无时间、电压或温度依赖性的电容变化。
    4. 卓越的可靠性:通过了严格的测试和验证,确保在高压环境下的长期稳定性。
    5. 环保材料:符合RoHS、REACH标准,不含有害物质。

    应用案例和使用建议


    应用案例
    - 高频功率转换器:用于电力电子系统中,提高效率并减少电磁干扰。
    - 宽禁带半导体:适配于SiC和GaN器件的电源模块中,提供高可靠性和高效能。
    - 无线充电:用于谐振电路的设计中,实现更高效的能量传输。
    - 滤波和定时:作为关键元件参与滤波器设计,确保信号纯净度。
    使用建议
    - 在焊接过程中选择合适的回流曲线,避免过高温度导致热冲击。
    - 考虑电路板的整体布局,合理分布电容器位置以减小寄生效应。
    - 定期检查连接点是否存在松动现象,确保长期运行的稳定性。

    兼容性和支持


    KEMET HV FT-CAP系列产品可与主流的PCB制造工艺完全兼容,并支持多种标准包装形式,包括7"和13"卷盘以及2mm间距选项。KEMET公司还提供了详尽的技术支持文档及售后保障服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现裂纹 | 确保焊接温度曲线正确,避免过高的峰值温度 |
    | 性能下降或不稳定 | 检查安装环境是否满足规格要求,特别是温度和湿度 |
    | 无法达到预期容量值 | 核对电容代码是否准确,重新测量验证 |

    总结和推荐


    KEMET HV FT-CAP系列表面贴装多层陶瓷芯片电容器凭借其优异的机械强度、稳定的电容特性和广泛的适用性,在高压及复杂环境中表现出色。它不仅适用于高可靠性需求的应用场合,也展示了强大的市场竞争力。我们强烈推荐此产品给需要高性能电容解决方案的设计工程师和制造商。

C1825X152JGGAC7800参数

参数
电容值 1.5nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 2KV
长*宽*高 4.5mm(长度)*6.4mm(宽度)
通用封装 1825
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

C1825X152JGGAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1825X152JGGAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1825X152JGGAC7800 C1825X152JGGAC7800数据手册

C1825X152JGGAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
