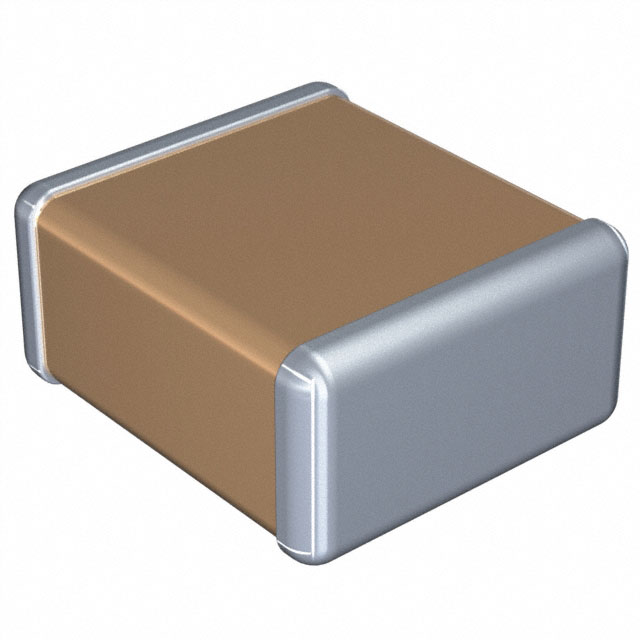

C2220C102JGGAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±5% C0G(NP0) 2KV 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: TS-C2220C102JGGAC7800
供应商: 海外现货
标准整包数: 1000
KEMET 陶瓷电容 C2220C102JGGAC7800

C2220C102JGGAC7800概述

    # 高性能高压多层陶瓷芯片电容器(SMD MLCC)技术手册

    产品简介


    KEMET的高电压表面贴装多层陶瓷芯片电容器(SMD MLCC)采用C0G介质材料,具有温度补偿功能,适用于谐振电路等需要高品质因数(Q值)和稳定电容特性的应用场景。此系列产品覆盖500至10,000伏直流(VDC)的电压范围,提供从1皮法(pF)到0.15微法(μF)的电容选择。C0G电介质在时间和电压方面不会发生电容变化,并且在−55°C至+125°C的工作温度范围内电容变化控制在±30ppm/°C以内。
    该产品系列广泛应用于高频功率转换器、宽禁带半导体系统(如SiC和GaN器件)、抑制尖峰噪声的消噪电路(snubber)、谐振电路(例如LLC谐振变换器和无线充电系统)、定时电路和滤波电路等领域。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | −55°C 至 +125°C |
    | 电容范围 | 1 pF 至 0.15 μF |
    | 电压等级 | 500V、630V、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、10 kV |
    | 尺寸规格 | EIA 0402 至 4540 |
    | 等效串联电阻(ESR) | 极低 |
    | 等效串联电感(ESL) | 极低 |
    | 高纹波电流能力 | 高 |
    | 温度漂移特性 | 无温度漂移 |
    | 工作寿命 | 符合RoHS、REACH标准,无铅封装 |

    产品特点和优势


    特点
    1. 温度稳定性:在−55°C至+125°C的极端环境中表现优异,确保长期可靠运行。
    2. 低损耗:极低的ESR和ESL设计,非常适合高频应用。
    3. 高电压支持:从500V到10kV的电压选项满足多样化需求。
    4. 环保合规:符合RoHS和REACH标准,环保友好。
    5. 多样化封装尺寸:从小型0402到大型4540多种规格可选。
    优势
    - 卓越性能:出色的频率响应特性使其成为全球工程师首选的电容器解决方案。
    - 广泛适用性:适合多种复杂应用场景,包括宽禁带半导体驱动电路和高频谐振系统。
    - 可靠性:经过严格的内部测试,保证产品的长期使用寿命和稳定性。

    应用案例和使用建议


    应用案例
    1. 高频功率转换器:用于提高转换效率并减少电磁干扰(EMI)。
    2. 宽禁带半导体系统:如SiC和GaN器件的支撑电容,能够承受高瞬态电压和高频开关操作。
    3. 谐振电路:如LLC谐振拓扑和无线充电系统的谐振回路部分。
    使用建议
    - 在高频电路设计中,应优先考虑大尺寸电容器(如1210或1812)以获得更低的ESR和更好的热管理。
    - 在极高电压场景下(如10kV),需确保良好的绝缘设计,并避免过压保护措施失效。

    兼容性和支持


    这些电容器完全兼容标准SMT贴片工艺,可以轻松集成到现有的PCB布局中。此外,KEMET还提供了全面的技术支持服务,包括定制化选型指南和售后技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下容量下降 | 检查所选型号是否为C0G电介质 |
    | 贴装后出现虚焊现象 | 确保焊接温度和时间符合规范 |
    | 在高压环境下出现击穿 | 更换更高耐压等级的电容器 |

    总结和推荐


    综上所述,KEMET的高电压C0G介质MLCC系列凭借其卓越的性能、广泛的适用范围以及可靠的质量控制体系,在众多高科技领域中表现出色。无论是高要求的工业应用还是新兴的能源管理系统,这一系列电容器都提供了理想的解决方案。因此,强烈推荐此产品给追求高性能和可靠性的客户群体。

C2220C102JGGAC7800参数

参数
电容值 1nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 2KV
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C2220C102JGGAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。
