C1812C473J1GAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 47nF ±5% C0G(NP0) 100V 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号:
供应商:
标准整包数: 0

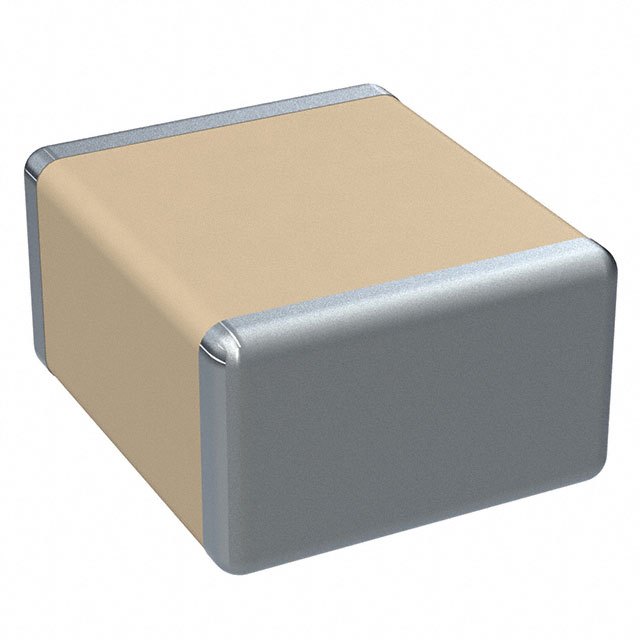

KEMET 陶瓷电容 C1812C473J1GAC7800

C1812C473J1GAC7800概述

    # KEMET C0G 系列陶瓷电容器技术手册解析

    产品简介


    KEMET 的 C0G 系列表面贴装多层陶瓷片式电容器(SMD MLCC)是高性能的陶瓷电容器,具有极高的温度稳定性和低损耗特性。该系列电容器采用 C0G 介电材料,属于 EIA 分类中的 Class I 材料,适用于需要高精度和温度补偿的应用场合。C0G 电容器的工作温度范围为 -55°C 至 +125°C,非常适合高频电路和脉冲电路。
    主要功能包括:
    - 温度补偿
    - 高频旁路和耦合
    - 能量存储
    - 滤波和噪声抑制
    应用领域广泛,涵盖汽车、工业控制、通信设备、医疗电子以及消费电子产品。

    技术参数


    基本规格
    - 工作电压:10 V、16 V、25 V、50 V、100 V、200 V 和 250 V
    - 容值范围:0.5 pF 至 0.47 μF
    - 容值公差:±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10% 和 ±20%
    - 封装尺寸:EIA 0201 至 2225
    - 极限电压:额定电压的 250%
    性能指标
    - 电容变化率:在 -55°C 至 +125°C 温度范围内,电容变化率≤ ±30 ppm/°C
    - 老化率:无电容损失(0%)
    - 绝缘电阻:≥ 100 GΩ 或 ≥ 1,000 MΩ·μF
    - 耐压能力:超过额定电压 250%,持续时间为 5±1 秒
    - 介质损耗因子(DF):最大 0.1%
    工作环境
    - 温度范围:-55°C 至 +125°C
    - 环境:符合 RoHS、REACH 标准,无铅化设计

    产品特点和优势


    1. 高稳定性:C0G 介电材料提供了卓越的温度稳定性,几乎不受环境温度变化的影响。
    2. 无老化效应:电容器不会因时间推移而出现电容衰减现象。
    3. 低损耗:极低的 ESR 和 ESL 使其适用于高频应用。
    4. 非极性设计:安装方便,无需考虑正负极性问题。
    5. 环保合规:完全符合 RoHS 和 REACH 标准。
    6. 高可靠性:100% 纯锡电镀,焊接性能优异。

    应用案例和使用建议


    典型应用
    - 关键定时和调谐电路
    - 高电流滤波和脉冲电路
    - 暂态电压抑制
    - 块电容和能量存储
    使用建议
    1. 选择合适的容值和电压等级:根据具体电路需求选择适合的容值范围和额定电压。
    2. 注意焊接温度:在焊接过程中,确保回流焊温度不超过制造商推荐值。
    3. 匹配封装尺寸:根据 PCB 布局选择合适的封装尺寸,以优化空间利用率。
    4. 兼容性检查:与主控芯片或其他元件连接时,需确认引脚间距和电气特性匹配。

    兼容性和支持


    KEMET C0G 系列电容器与主流电子元件兼容,可用于大多数现代 PCB 设计。KEMET 提供了全面的技术支持,包括样品申请、设计指导和技术文档下载服务。此外,KEMET 还为全球客户提供本地化的售后服务和支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器不起作用 | 检查焊接质量,确保焊接温度和时间符合要求。 |
    | 电容器过热 | 检查电路设计,避免过流或过压运行。 |
    | 电容器失效 | 更换电容器,并重新验证电路设计是否满足规范。 |

    总结和推荐


    KEMET C0G 系列陶瓷电容器凭借其高精度、高稳定性和出色的性能表现,在高频和关键电路中展现出强大的竞争力。其无铅化设计、宽广的工作温度范围和卓越的环境适应能力,使其成为电子设计工程师的理想选择。无论是汽车电子还是工业控制领域,这款电容器都能提供可靠的性能保障。
    推荐指数:★★★★★
    此款电容器高度推荐用于需要高精度和温度补偿特性的应用场合。其卓越的性能和可靠性使其成为高端电子产品的首选。

C1812C473J1GAC7800参数

参数
电容值 47nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1812C473J1GAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C473J1GAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C473J1GAC7800 C1812C473J1GAC7800数据手册

C1812C473J1GAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
