首页  >  产品百科  >  C322C332J1G5TA7301

C322C332J1G5TA7301

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 3.3nF ±5% C0G(NP0) 100V 通孔安装 5.08mm*3.18mm*6.6mm
供应商型号: 399-14097-2-ND
供应商: Digi-Key
标准整包数: 1

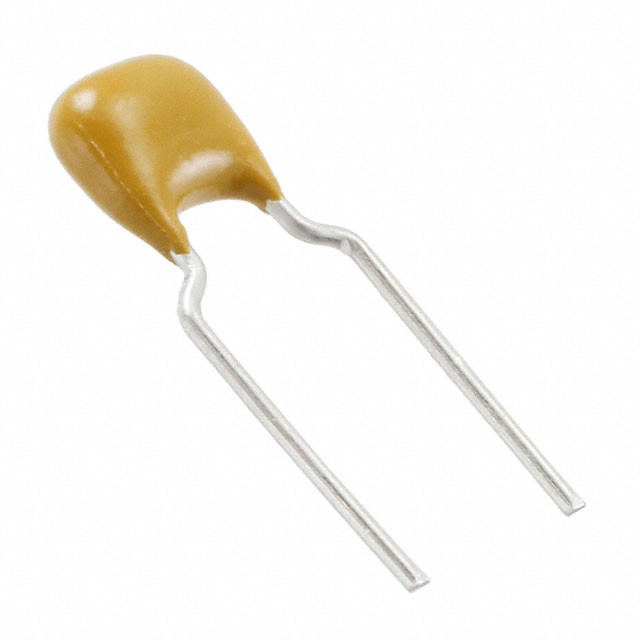

KEMET 陶瓷电容 C322C332J1G5TA7301

C322C332J1G5TA7301概述

    # KEMET Goldmax Conformally Coated Radial Leaded Ceramic Capacitors

    1. 产品简介


    KEMET 的 Goldmax 系列金属化封装径向引脚多层陶瓷电容器,采用 C0G 介质材料,能够在高达 125°C 的工作温度下运行。根据电子工业联盟(EIA)标准,C0G 介质被归类为 Class I“稳定”材料。此类别元件具备温度补偿能力,非常适合于谐振电路应用或对电容值稳定性及高 Q 值有要求的场合。C0G 材料的电容值不会因时间和电压的变化而变化,并且在温度范围 -55°C 至 +125°C 内的电容变化率被限制在 ±30 ppm/°C。这些设备符合 UL 标准 94V–0 的阻燃测试要求。
    应用领域:
    - 关键时序控制电路
    - 调谐电路
    - 低损耗电路
    - 脉冲、高电流电路
    - 去耦、旁路、滤波、瞬态电压抑制、阻隔和能量存储电路

    2. 技术参数


    以下是该系列电容器的主要技术规格:
    | 参数 | 规格 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 温度系数 | ±30 ppm/°C |
    | 容量容差 | ±0.5 pF, ±1%, ±2%, ±5%, ±10% |
    | 工作电压范围 | 25V, 50V, 100V, 200V 和 250V |
    | 封装形式 | 径向引脚多层结构,表面涂层保护 |
    | 铅(Pb)自由、RoHS 和 REACH 兼容性 | 是 |

    3. 产品特点和优势


    - 高可靠性:C0G 介质具有极低的老化率,电容值随时间几乎无变化。
    - 宽广的工作温度范围:支持极端温度条件下的稳定运行。
    - 低损耗特性:适用于高频和精密电路设计。
    - 高抗冲击和振动能力:适合恶劣环境下的长期使用。

    4. 应用案例和使用建议


    Goldmax 系列电容器广泛应用于各种高性能电子设备中,如通信系统、汽车电子、医疗设备等。对于需要高精度和稳定性的电路设计,建议选择容量更小且容差较小的产品型号。此外,在高温环境下使用时,需特别注意散热措施以确保设备性能。

    5. 兼容性和支持


    本系列产品与其他标准电子元器件完全兼容,KEMET 提供全面的技术支持和售后服务保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量漂移超出预期 | 确保正确安装并检查周围环境条件 |
    | 短路现象出现 | 检查接线是否正确连接 |

    7. 总结和推荐


    综上所述,KEMET Goldmax 系列径向引脚多层陶瓷电容器以其卓越的稳定性和广泛的适用性成为众多高端应用的理想选择。鉴于其优异的质量控制体系和技术支持服务,强烈推荐此系列产品给追求高性能与可靠性的客户群体。

C322C332J1G5TA7301参数

参数
电容值 3.3nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 5.08mm*3.18mm*6.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C322C332J1G5TA7301厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C322C332J1G5TA7301数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C322C332J1G5TA7301 C322C332J1G5TA7301数据手册

C322C332J1G5TA7301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1592 ¥ 1.3191
5000+ $ 0.1554 ¥ 1.2877
库存: 5000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 3297.75
