C1825X103KDGAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±10% C0G(NP0) 1KV 1825 贴片安装 4.6mm(长度)*6.4mm(宽度)
供应商型号:
供应商:
标准整包数: 0

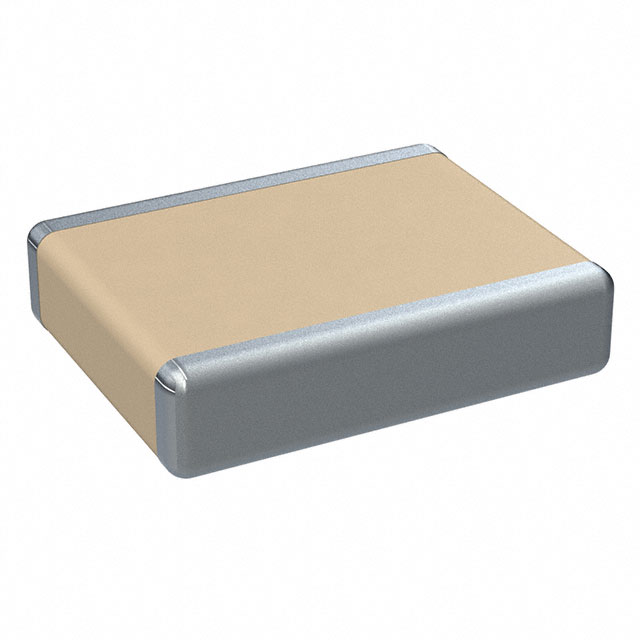

KEMET 陶瓷电容 C1825X103KDGAC7800

C1825X103KDGAC7800概述

    # KEMET High Voltage with Flexible Termination System (HV FT-CAP) SMD MLCCs

    产品简介


    KEMET公司的高电压柔性终端系统(HV FT-CAP)表面贴装多层陶瓷片式电容器(SMD MLCCs)采用C0G电介质设计,专注于解决MLCC的主要失效模式——弯曲裂纹。这种设备通过在基础金属和镍屏蔽层之间加入柔性导电银环氧树脂层,有效抑制了电路板应力传递到刚性陶瓷体上,从而显著减少了可能导致低绝缘电阻或短路故障的弯曲裂纹。该系列产品适用于多种高要求的应用领域,包括但不限于高频率功率转换器、宽禁带半导体(如碳化硅SiC和氮化镓GaN)系统、阻尼电路、谐振电路以及定时和滤波用途。
    产品类型及主要功能
    - 类型:SMD MLCCs,高电压柔性终端
    - 主要功能:提供极高的可靠性和稳定性,适合高电压和恶劣工作环境
    - 应用领域:广泛应用于工业控制、通信设备、新能源汽车逆变器等领域

    技术参数


    以下是KEMET HV FT-CAP系列产品的关键技术和性能指标:
    | 参数类别 | 具体数值/范围 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 灵活性表现 | 最大可达5毫米 |
    | 电容范围 | 1 pF 至 120 nF |
    | 额定电压等级 | 500 V, 630 V, 1 kV, 1.5 kV, 2 kV, 2.5 kV, 3 kV, 10 kV |
    | 尺寸规格 | EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | ESR/ESL | 极低 |
    | 纹波电流能力 | 高 |
    | 容值随电压变化 | 无显著漂移 |
    | 温度相关容值变化 | ±30 ppm/°C |
    | 铅含量 | Pb-Free,符合RoHS和REACH标准 |

    产品特点和优势


    - 卓越的机械强度:具备出色的柔韧性,可承受高达5毫米的弯曲而不易破裂。
    - 广泛的电容选择:从微小至大容量均能覆盖,满足多样化需求。
    - 广泛的额定电压支持:提供多种电压等级选项,适应不同应用场景。
    - 环保合规:完全符合RoHS和REACH环保要求。
    - 优秀的电气性能:超低的等效串联电阻(ESR)和等效串联电感(ESL),提高效率并减少热量产生。
    - 稳定的电学行为:在全温范围内保持稳定的电容值,且不受电压波动影响。

    应用案例和使用建议


    应用案例
    1. 高频率功率转换器:利用其优异的高频响应特性,确保高效的能量传输。
    2. 宽禁带半导体驱动:与SiC和GaN功率器件配合使用,增强系统的整体效能。
    3. 阻尼电路:有效抑制高dV/dT噪声,保护敏感元件。
    4. 谐振电路:用于无线充电模块或其他需要精确谐振的应用场合。
    使用建议
    - 在设计过程中应充分考虑环境因素对产品性能的影响,特别是极端温度条件下的表现。
    - 根据实际负载情况合理选择合适的额定电压和电容值以保证最佳匹配。
    - 结合具体应用场景优化PCB布局,尽量避免不必要的机械应力集中点。

    兼容性和支持


    该系列产品与其他主流品牌的产品具有良好的互操作性,便于集成到现有系统中。KEMET公司提供了全面的技术支持服务,包括在线文档下载、技术支持热线以及定制化解决方案咨询等,帮助客户快速解决问题并加速产品上市进程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品安装后出现异常发热现象 | 检查焊接质量,确认是否存在虚焊或过热区域;调整散热措施 |
    | 出现间歇性断路故障 | 检查电路连接是否稳固,必要时重新焊接接头 |
    | 设备寿命低于预期 | 检查是否正确选择了适合当前工作条件的产品型号 |

    总结和推荐


    综上所述,KEMET HV FT-CAP系列电容器凭借其卓越的技术特性和广泛的适用性,在工业自动化、电力电子等多个领域展现了强大的竞争优势。对于需要高性能、高可靠性的应用场景而言,这无疑是一个值得信赖的选择。因此,我们强烈推荐此款产品给那些寻求高效稳定电源管理解决方案的专业人士和企业用户。

C1825X103KDGAC7800参数

参数
电容值 10nF
容差 ±10%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 4.6mm(长度)*6.4mm(宽度)
通用封装 1825
安装方式 贴片安装
包装方式 卷带包装

C1825X103KDGAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1825X103KDGAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1825X103KDGAC7800 C1825X103KDGAC7800数据手册

C1825X103KDGAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
