首页  >  产品百科  >  C1210X103KFRAC7800

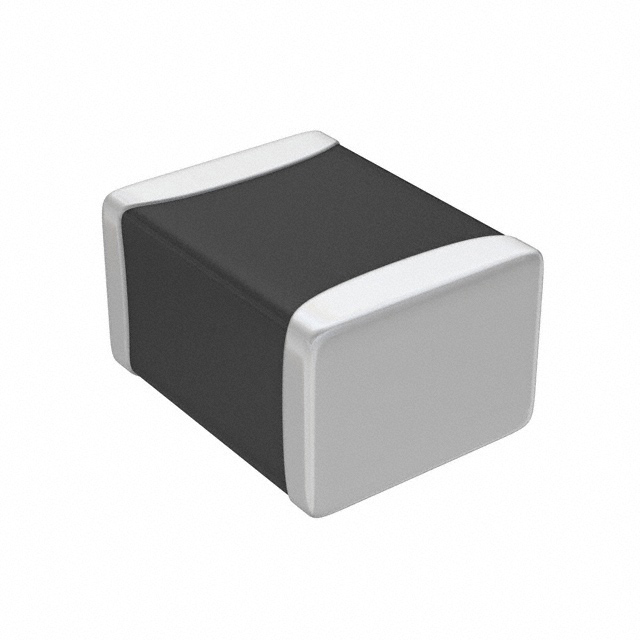

C1210X103KFRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±10% X7R 1.5KV 1210 贴片安装 3.3mm*2.6mm*2.6mm
供应商型号: TS-C1210X103KFRAC7800
供应商: 海外现货
标准整包数: 0
KEMET 陶瓷电容 C1210X103KFRAC7800

C1210X103KFRAC7800概述

    # KEMET 高压柔性终端表面贴装多层陶瓷芯片电容器 (SMD MLCC) 技术手册

    产品简介


    KEMET 的 High Voltage with Flexible Termination (HV FT-CAP) 表面贴装多层陶瓷芯片电容器 (SMD MLCC),采用 X7R 介电材料,解决了陶瓷电容器的主要失效模式之一——弯曲裂纹。这种失效通常由电路板弯曲和热循环过程中产生的过度拉伸和剪切应力引起。这些器件提供了行业领先的 CV(电容/电压)值,采用柔性和导电性的银环氧树脂作为终止系统的基础金属和镍阻挡层之间的粘合剂。这种环氧树脂层可抑制电路板应力传递到刚性陶瓷主体,从而减少因弯曲裂纹导致的低绝缘电阻或短路故障。尽管柔性终止技术不能完全消除极端环境和处理条件下可能发生的机械损伤,但它比标准终止系统提供了卓越的弯曲性能。
    这些电容器适用于多种电压等级,从 500 VDC 到 3,000 VDC,并且能够在 -55°C 至 +125°C 的宽温度范围内工作。其设计不仅满足商用级要求,还提供符合汽车级 AEC-Q200 认证的产品选项,适用于对可靠性要求极高的汽车电子领域。

    技术参数


    电气特性
    - 工作温度范围:-55°C 至 +125°C
    - 电压等级:500 VDC、630 VDC、1 kV、1.5 kV、2 kV、2.5 kV、3 kV
    - 电容范围:10 pF 至 560 nF
    - 容量公差:±5%、±10% 或 ±20%
    - 绝缘电阻:>1,000 MΩ
    - 介质损耗:≤0.25%
    尺寸
    - 尺寸规格:EIA 0603、0805、1206、1210、1808、1812、1825、2220 和 2225
    其他特性
    - 表面安装焊接方式:波峰焊或回流焊
    - 罗马字母标记:支持激光标记,需特别定制
    - 包装方式:散装袋、7" 卷带、13" 卷带

    产品特点和优势


    独特功能
    1. 高 CV 值:在行业内处于领先地位,满足各种高电压和高容量需求。
    2. 优异的弯曲性能:最高可达 5 mm 的弯曲能力,显著提高电路板的可靠性和寿命。
    3. 稳定的 X7R 介电性能:具有±15% 的电容变化范围,适用于广泛的工业和汽车应用。
    4. 环保合规:符合 RoHS、REACH 标准,不含铅。
    市场竞争力
    - 高频率性能:在高频电路中表现出色,适合现代电子产品的紧凑化和轻量化趋势。
    - 非极性设计:减少了安装过程中的复杂性。
    - 多样化选择:涵盖从 10 pF 到 560 nF 的广泛电容范围,适合不同的设计需求。

    应用案例和使用建议


    应用案例
    1. 充电站:用于高压直流链路的滤波和储能。
    2. 液晶显示器背光:为高压荧光灯提供稳定供电。
    3. 电压倍增电路:确保输出电压的稳定性。
    4. 电源管理:用于 DC/DC 转换器和 ESD 保护。
    使用建议
    - 温度管理:在高温环境下工作时,应采取额外的散热措施。
    - 电路布局:确保电容器周围有足够的空间以避免热集中。
    - 测试验证:在实际应用前进行充分的测试,确保其符合设计要求。

    兼容性和支持


    兼容性
    这些电容器与主流 PCB 材料和焊接工艺兼容,适用于多种工业和汽车级电路板。
    支持
    KEMET 提供全面的技术支持和售后服务,包括产品咨询、样品请求和技术文档下载。此外,客户可以通过 KEMET 官方网站获取最新的产品信息和更新。

    常见问题与解决方案


    问题 1:电容器出现漏电流增加
    - 解决方案:检查电路板上的焊点质量,必要时重新焊接;确认是否符合指定的工作温度范围。
    问题 2:电容器外观受损
    - 解决方案:检查运输和存储条件,确保符合制造商的建议;如有损坏,请联系技术支持更换。
    问题 3:电容器无法正常工作
    - 解决方案:检查电路连接是否正确,确认电压和电容参数是否匹配;如果仍存在问题,请联系技术支持。

    总结和推荐


    产品综合评估
    KEMET 的 HV FT-CAP 表面贴装多层陶瓷芯片电容器是一款高性能、高可靠性的电子元件,特别适用于需要高电压和高弯曲性能的应用场景。其卓越的电气特性和环保设计使其成为现代电子设计的理想选择。
    推荐使用
    对于需要高可靠性、高频率响应和宽温度范围的电子系统,强烈推荐使用 KEMET 的 HV FT-CAP 电容器。无论是工业自动化、汽车电子还是通信设备,这些电容器都能提供出色的表现和长期的稳定性。

C1210X103KFRAC7800参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 1.5KV
长*宽*高 3.3mm*2.6mm*2.6mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1210X103KFRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210X103KFRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210X103KFRAC7800 C1210X103KFRAC7800数据手册

C1210X103KFRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
