首页  >  产品百科  >  C062C224K5R5CA

C062C224K5R5CA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 220nF ±10% X7R 50V 通孔安装 7.37mm*2.29mm*7.62mm
供应商型号: UA-C062C224K5R5CA
供应商: 海外现货
标准整包数: 100

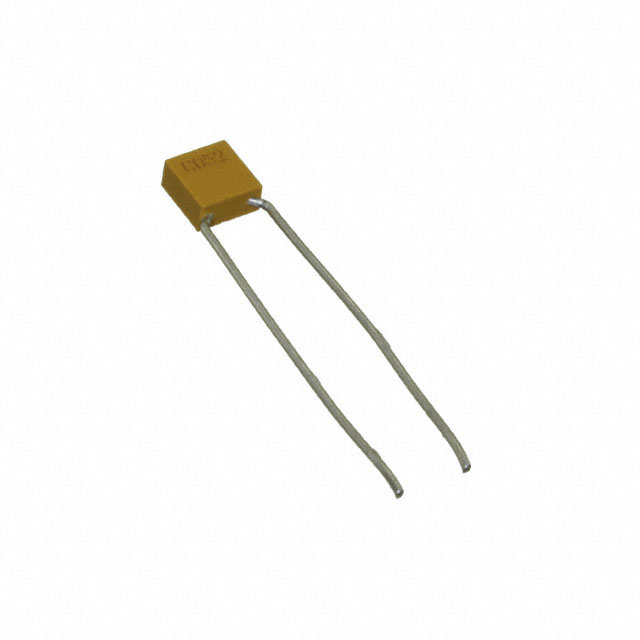

KEMET 陶瓷电容 C062C224K5R5CA

C062C224K5R5CA概述

    KEMET 铝电解电容器产品技术手册

    产品简介


    KEMET铝电解电容器属于多层陶瓷电容器(MLCC),采用径向通孔设计,适用于广泛的工业应用。X7R温度稳定的介电材料使得这些电容器在温度变化较大的环境中具有稳定可靠的性能。该系列产品主要用于去耦、旁路、滤波及瞬态电压抑制等应用。

    技术参数


    - 工作温度范围:-55°C 至 +125°C
    - 直流电压等级:50 V、100 V 和 200 V
    - 容值范围:10 pF 至 3.3 μF
    - 容值精度:±10% 和 ±20%
    - 介电材料:X7R
    - 封装形式:径向通孔式,模塑外壳
    - 引脚镀层:SnPb(60/40)或纯磨砂锡镀层
    - 阻燃等级:符合 UL 94 V–0 标准

    产品特点和优势


    - 径向通孔形式:方便安装和焊接。
    - 模塑外壳:提供良好的机械保护和稳定性。
    - 宽温范围:可在极端环境下稳定运行。
    - RoHS合规:符合环保要求。
    - 无极性:无需考虑正负极安装。
    - 高可靠性:通过多种环境测试,如高温老化、湿度、振动等。

    应用案例和使用建议


    典型应用:
    - 去耦电路:用于电源输出端的滤波。
    - 旁路电路:将高频噪声滤除。
    - 滤波电路:改善信号质量。
    - 暂态电压抑制:保护后端电路免受电压尖峰损坏。
    使用建议:
    - 确保在使用前进行环境测试,以确保在特定应用环境下的可靠性。
    - 使用推荐的焊接工艺和温度曲线进行焊接,避免过度加热导致电容器损坏。
    - 严格遵守存储条件,避免长时间暴露在高湿度和高温环境下。

    兼容性和支持


    - 与多种标准电路板相兼容。
    - 提供详细的电气参数和认证信息,确保与标准要求相符。
    - 厂商提供详尽的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时容易受损 | 使用正确的焊接工艺和温度曲线。 |
    | 容值不准确 | 确认使用的温度范围,检查是否在容值变化范围内。 |
    | 焊接时焊锡溅出 | 调整焊接参数,避免过高温度导致焊锡飞溅。 |

    总结和推荐


    KEMET 的铝电解电容器具有优异的温度稳定性和广泛的工作电压范围,适合各种工业应用。其独特的X7R介电材料和多层陶瓷结构使其在复杂环境下的可靠性得到显著提高。综合考虑其优异的性能和良好的市场口碑,我们强烈推荐该产品应用于需要高性能电容器的各种场景。

C062C224K5R5CA参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 7.37mm*2.29mm*7.62mm
安装方式 通孔安装
包装方式 散装

C062C224K5R5CA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C062C224K5R5CA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C062C224K5R5CA C062C224K5R5CA数据手册

C062C224K5R5CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
